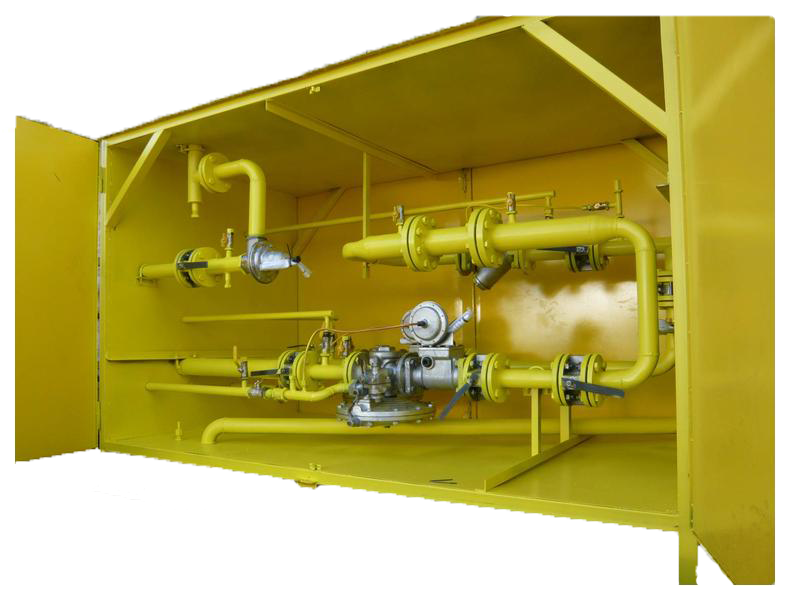

грпш 15 1ну1    Предприятие ЭКС-ФОРМА выпускает газорегуляторные пункты шкафные ГРПШ-15-1НУ1 и ГРПШ-15-1ВУ1 с регуляторами давления газа РДГ-80Н и РДГ-80В на низкое или высокое выходное давление, с одной линией редуцирования и байпасом (обводной линией с регулирующим краном), обладающие следующими эксплуатационными характеристиками:

Пропускная способность: от 1000 до 12.000 м3/ч
Степень фильтрации газа: до 25 мкм
Входное давление: до 1.2 МПа
Выходное давление: 1,5–60 кПа
Диаметр входного  газопровода: 80 мм
Диаметр выходного газопровода: 100 мм
Срок службы: 35 лет

заполнить опросный лист
запросить стоимость
задать вопрос

    Процесс производства ГРПШ на РДГ-80 включает в себя несколько стадий, и занимает не более 30 дней (в зависимости от загрузки производства). Сначала Вам необходимо заполнить опросный лист, на основе которого наши конструктора составят газовую и габаритную схему и согласуют ее с Вами. На основе предложенной схемы в цехах нашего производства изготовят технологическую обвязку, которую затем смонтируют в металлическом шкафу. До заказчика ГРПШ отправляется нашим собственным транспортом, через транспортную компанию, либо путем самовывоза с завода. Таким образом, заказчик получает изделие в полной заводской готовности в короткий срок.

Технические характеристики ГРПШ-15-1НУ1 и ГРПШ-15-1ВУ1



Наименование ГРПШ-15-1НУ1 ГРПШ-15-1ВУ1
Регулятор давления газа РДГ-80Н РДГ-80В
Регулируемая среда Природный газ ГОСТ 5542–87
Температура окружающего воздуха, °С:
ГРПШ, ПГБ −40… +45
ГРУ +1… +45
Давление газа на входе, Рвх, МПа до 1,2
Диапазон настройки давления газа на выходе, Рвых, кПа 1,5-60 60- 600
Пропускная способность (для газа плотностью p = 0,72 кг/м³) в зависимости от входного давления, м³/ч, не менее:
0,05 МПа 1000 (для пунктов с регуляторами РДГ-80Н)
0,1 МПа 1800
0,2 МПа 2720
0,3 МПа 3600
0,4 МПа 4480
0,5 МПа 5400
0,6 МПа 6280
0,9 МПа 8960
1,2 МПа 11680
Диапазон настройки давления срабатывания отключ. устройства, кПа:
при пониж. Рвых (0,15… 0,5) Рвых. (но не менее 0,0009 МПа)
при повыш. Рвых (1,25… 1,5) Рвых
Давления срабатывания сбросного клапана, МПа 1,15 Рвых
Тепловая мощность, кВт, обогревателя газогорелочного при давлении газа на входе:
2,0 кПа 0,5
3,6 кПа 0,7
Соединение Фланцевое по ГОСТ 12820–80
Условный проход, Ду:
на входе 80
на выходе 100
импульса 25
