Все газорегуляторные пункты делятся на три вида:

- Шкафные газорегуляторные пункты
- Блочные газорегуляторные пункты
- Стационарные газорегуляторные пункты

Шкафные газорегуляторные пункты


Выпускаются под различными марками - УГРШ, ГРПШ, ГСГО, ШГРП и другие.

Мы предлагаем Вам:
ознакомиться с серийными моделями ГРПШ
ознакомиться с типовыми схемами ГРПШ
оставить заявку на подбор ГРПШ по индивидуальному проекту

Блочные газорегуляторные пункты


Выпускаются под марками ПГБ и ГРПБ на входящее давление до 1.2 МПа и расходы газа до 200.000 м3/ч.

Мы предлагаем Вам:
ознакомиться с серийными моделями ПГБ
ознакомиться с типовыми схемами ПГБ
оставить заявку на разработку ПГБ по индивидуальному проекту

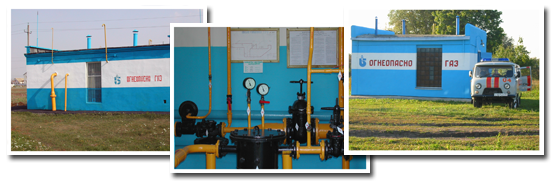

   Стационарные пункты редуцирования газа ГРП являются комплексным оборудованием для снижения давления газа и поддержанием его на заданном уровне, размещаемые после газораспределительной станции. ГРП предназначены для бесперебойной подачи топлива потребителям и устанавливаются в специальном помещении или на открытой площадке. Главным отличием от иных газорегуляторных пунктов является то, что стационарные пункты не являются типовыми изделиями полной заводской готовности.

Основным критерием выбора газорегуляторного пункта ГРП являются основные рабочие параметры, обеспечиваемые регулятором давления газа. Подробнее ознакомиться с техническими характеристиками регуляторов давления газа, производства компании «Экс-Форма», можно в разделе «Регуляторы давления газа».

Выбирая стационарный пункт газа нужно учитывать, что выходные параметры в пунктах и установках могут отличаться от выходных параметров регуляторов. Например, максимальная пропускная способность ГРП будет определена наименьшим из значений максимальной пропускной способности регулирующей, запорной и защитной арматуры, в том числе газовых фильтров, входящих в состав пункта редуцирования газа.

Разновидности ГРП
По выходному давлению газа различают 3 вида ГРП:

1. ГРП низкого давления


на пункте происходит понижение давления газа с высокого (0,3 – 1,2 МПа) или среднего (до 0,3 МПа) давления до низкого (до 5 кПа), при этом редуцирование давления выше чем 0.6 МПа на давление ниже чем 5 кПа, должно осуществляться последовательно и ступенчато, сначала с высокого до 0.6 МПа, затем на 5 кПа и ниже.

2. ГРП среднего давления


Выходное давление газа будет составлять от 0,005 до 0,3 МПа. На пункте происходит понижение высокого давления на входе (не выше чем 1.2 МПа) на среднее на выходе.

3. ГРП высокого давления


Высокое выходное давление газа (0,3—1,2 МПа) редуцируется на более низкое давление высокой категории.

Существует возможность изготовления ГРП на два выхода газа — например, с низким и средним выходным давлением или с средним и высоким выходным давлением. Такие ГРП применяются для подачи газа разным потребителям.

варианты ГРП

Существует 2 ступени понижения давления газа ГРП:

Одноступенчатые ГРП
Понижение давления газа с входного до рабочего происходит в одну ступень.

Многоступенчатые ГРП
При необходимости понижения давления газа с крайне высокого входного до низкого существует вероятность того, что один регулятор давления не будет способен справиться с нагрузкой. В таком случае, понижение давления газа ГРП с входного до рабочего будет осуществляться регуляторами, установленными последовательно и в несколько ступеней. Многоступенчатые ГРП позволяют обезопасить потребителя от опасности поступления газа с высоким давленем в сети низкого давления.

По количеству линий редуцирования ГРП подразделяются на:
• Однониточные
Одна линия редуцирования газа.

• Многониточные
От двух и более линий редуцирования давления газа, подключаемые параллельно, используются для повышения надежности и производительности работы ГРП. Многониточные пункты так же подразделяются на:

по технологической схеме:
- с последовательно установленными регуляторами
- с параллельно установленными регуляторами

по поддержанию выходного давления:
- для поддержания одинакового давления на выходе
- для поддержание разного давления на выходе (используются для управления режимами газоснабжения по сезонам, или в целях снабжения газом различных объектов)

• С байпасом
Байпас — это обводная (резервная) линия редуцирования, используемая на время ремонта основной рабочей линии.

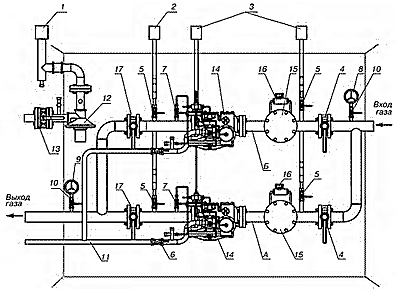

Устройство ГРП с основной и резервной линией редуцирования.
схема грп

Основная линия состоит из последовательно подключенных входного отключающего устройства, газового фильтра, регулятора давления газа, предохранительного запорного клапана и выходного запорного устройства.

Фильтр предназначен для очистки газа от механических частиц. Индикатор перепада давления отвечает за определение засоренности газового фильтра. Редуцирование давления до установленного обеспечивается регулятором давления газа, при этом сохраняется стабильность выходного давления независимо от колебаний входного давления и расхода газа потребителем.
Предохранительный запорный клапан, который встраивается в регулятор давления, отвечает за отключение подачи газа в случае выхода давления за пределы заданных параметров.
Регулятор давления обеспечивает редуцирование давления до установленного, сохраняя стабильность выходного давления вне зависимости от колебаний входного давления и расхода газа потребителем.

Настройка рабочих параметров регулятора осуществляется посредством крана (7), однако заранее необходимо перекрыть краны (6) и (17). После того, как параметры заданы, через трубопровод 2 сбрасывается давление газа.

На резервной линии, предназначенной для подачи газа потребителю во время ремонта или технического обслуживания основной линии, устанавливается оборудование, аналогичное оборудованию на основной линии редуцирования. Контроль давления на обеих линиях производится посредством кранов (10), оснащенных манометрами на входе и выходе ГРП.

Трубопроводы (3) обеспечивают возможность продувки газопроводов основной и резервной линий.

Дополнительную гарантию защиты потребителя от повышения выходного давления обеспечивает сбросная линия, открывающая доступ газа в атмосферу при критических условиях. В состав сбросной линии входит трубопровод забора давления, оснащенный запорным устройством (13), предохранительный сбросной клапан (12), сбросной трубопровод (1).
