ГРПШ-03М-2У1
ГРПШ-03М-2У1 ГРПШ-03М-2У1

Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-03М-2У1
Наличие: Под заказ
Цена: По запросу

Газорегуляторные пункты шкафные ГРПШ-03М-2У1 с регулятором РДСК-50М предназначены для работы в сетях газоснабжения с давлением на выходе до 100 КПа и расходами газа не более 1000 м3/ч.

Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40С до +45С). ГРПШ-03М-2У1 применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Изделие поставляется заказчиком в полной заводской готовности. Срок службы - 35 лет, гарантия - 1 год.



Наименование ГРПШ-03М-2У1
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДСК-50М
Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, кПа 10 — 100
Пропускная способность, м³/ч, при входном давлении, Мпа: РДСК-50М
При Рвх: 0,05 МПа 60
При Рвх: 0,1 МПа 120
При Рвх: 0,2 МПа 250
При Рвх: 0,3 МПа 330
При Рвх: 0,4 МПа 400
При Рвх: 0,5 МПа 500
При Рвх: 0,6 МПа 600
При Рвх: 0,7 МПа 650
При Рвх: 0,8 МПа 720
При Рвх: 0,9 МПа 800
При Рвх: 1,0 МПа 860
При Рвх: 1,1 МПа 920
При Рвх: 1,2 МПа 1000
Неравномерность регулирования, % ±10
Диапазон настройки давления, срабатывания отключающего устройства, кПа:
При повышении входного давления, кПа: 1,2 — 1,5
При понижении входного давления, кПа: 0,3 — 0,5
Клапан предохранительный сбросной ПСК-25С(50)
Давление начала срабатывания сбросного клапана, кПа 7 — 400
Температура окружающего воздуха, °С -40...+60
Система обогрева газовое или без него
Расход для системы обогрева, м³/ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм

Ду 50
Ду 50
Ду 15
Соединение: входного патрубка, выходного патрубка, импульса Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО) 5 лет
Средний срок службы, лет 35
Назначенный срок службы, лет
35
Масса, кг 300

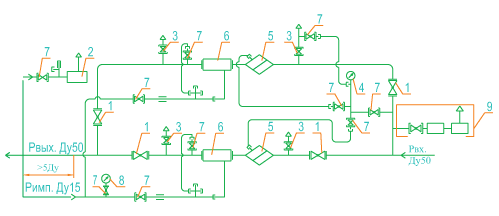

схема грпш-03м-2у1

1 — кран шаровой ГШК-50 фланцевый – 4 шт.; 2 — клапан предохранительный сбросной ПСК-25С – 1 шт; 3 — кран шаровой ГШК-20 муфтовый – 4 шт; 4 — манометр входной типа КМ – 1 шт; 5 — фильтр газовый типа ФГ-50 – 2 шт; 6 — регулятор давления газа типа РДСК – 2 шт; 7 — кран шаровой ГШК-15 под приварку – 10 шт; 8 — выходной манометр типа КМ – 1 шт; 9 — узел отопления с газовым обогревателем.

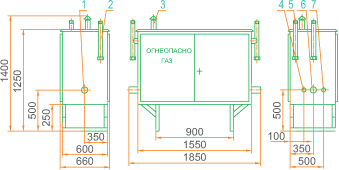

схема грпш-03м-2у1

1 — Рвх; 2 — выход клапана предохранительного сбросного ПСК; 3 — продувочный патрубок; 4 — Рвых; 5 — подвод импульса к регулятору; 6 — вход клапана предохранительного сбросного ПСК >

* Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.


Газорегуляторный пункт ГРПШ-03М-2У1 состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

Газ по входному трубопроводу через входной кран ГШК-50Ф, поступает в фильтр  ФГ-50 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа РДСК-50М, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран ГШК-50Ф газ поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан ПСК-25, и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлены манометры,  предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

На время проведения сервисных или ремонтных работ эксплуатирующей организацией основная линия переключается на резервную в соответствии с руководством по эксплуатации на ГРПШ.

На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.
