ГРПШ-10 с двумя линиями редуцирования
ГРПШ-10-2У1 ГРПШ-10 с двумя линиями редуцирования

Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-10-2У1
Наличие: Под заказ
Цена: По запросу

ГРПШ-10 с двумя линиями редуцирования газа выпускается на базе регуляторов FE-10 или RF-10 в модификации ГРПШ-10-2У1. Предназначены для бесперебойного индивидуального газоснабжения. Выпускаются в виде шкафчика с дверцами, установленного на раме. ГРПШ-10 с двумя линиями редуцирования состоят из двух регуляторов давления газа, запорной арматуры марки ГШК, контрольных манометров. Давление на входе в ГРПШ до 0.6 МПа, расход газа не более 15 м³/ч.

запросить стоимость
задать вопрос




Наименование параметра

ГРПШ-10-2, ГРПШ-10-2У1

Регулятор давления газа

EKB-10 FE-10 RF-10

Диапазон входных давлений, МПа:

0,01–0,6 0,05–0,6 0,01–0,6

Выходное давление, кПа:

2 0,2-2 0,2-2
Пропускная способность, м³/ч
при входном давлении:

0,05 МПа

9 11 9

0,6 МПа

15

Диапазон настройки  срабатывания запорного клапана:

при повышении
выходного давления, кПа:
4,9±0,3 3,4-3,6  3,5-3,75
при понижении
выходного давления, кПа:
0,8±0,2 0,9-1 1-1,6
Давление начала срабатывания
сбросного клапана, кПа:
3,3±0,3  2,7-2,9  3-3,4

Присоединительные размеры: Ду, мм


входного патрубка

20

выходного патрубка

32

Тип соединения:


входного патрубка

Под приварку

выходного патрубка

Резьбовое

Габаритные размеры, мм:


длина

1150

ширина

292

высота

122

Масса, кг
.......................................................
70

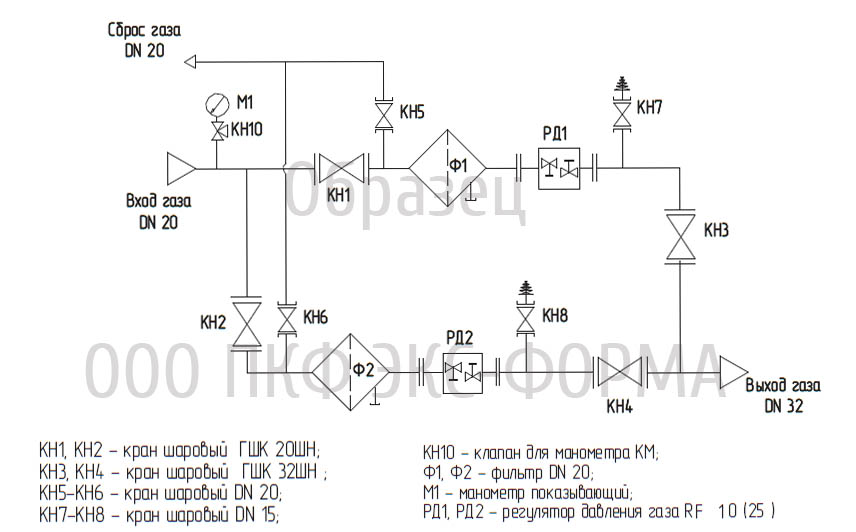

Газовая схема ГРПШ-10-2У1



газовая схема грпш-10 с двумя линиями редуцирования

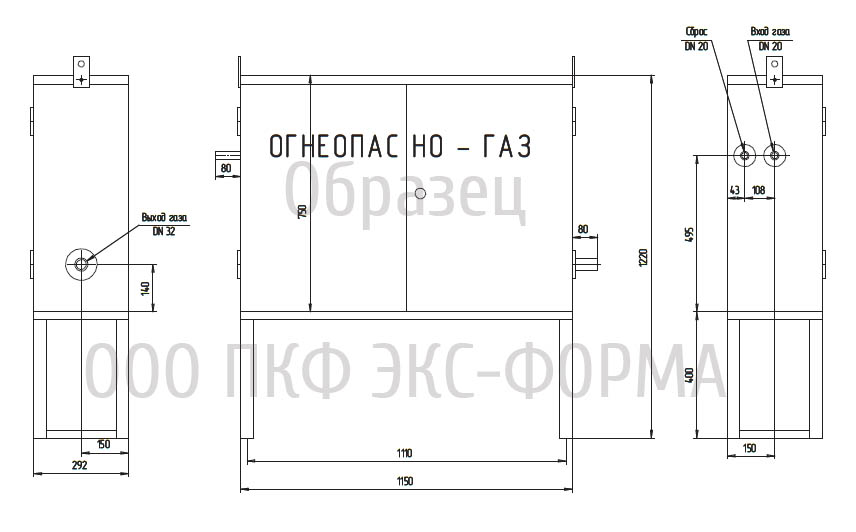

Габаритная схема ГРПШ-10-2У1



габаритная схема грпш-10 с двумя линиями редуцирования

* Возможно изготовление схем любой сложности по индивидуальному заказу. Все схемы разрабатываются бесплатно и в короткий срок.


Устройство и принцип работы ГРПШ-10-2У1



Технологическое оборудование в соответствии с представленными схемами состоит из двух линий редуцирования: основной и резервной. Каждая линия редуцирования состоит из крана муфтового ГШК ДУ-20 на входе; фильтра газового, регулятора давления газа RF-10 (FE-10), крана ГШК муфтового Ду-32 на выходе. Для контроля давления на входе предусмотрен манометр с клапаном . Для контроля давления газа на выходе предусмотрены краны шаровые ДУ-15 муфтовые.

Комплектность поставки ГРПШ-10-2У1



Обозначение документа Наименование Кол-во Примечание
ГРПШ-10-2.00.00.00 Пункт газорегуляторный шкафной ГРПШ-10-2У1 1
ГРПШ-10-2.00.00 РЭ Пункты газорегуляторные шкафные ГРПШ-10-2У1.
Руководство по эксплуатации.
1
Руководство по эксплуатации на регулятор давления газа 2
Паспорт на манометр 1
Паспорт на клапан для манометра 1
Паспорта на запорную арматуру 1 На каждый типоразмер
Паспорт на фильтр 2
Протокол испытания газопроводов и оборудования на прочность и герметичность 1

Выписка из сертификатов на трубы, отводы, переходы 1


Меры безопасности по эксплуатации ГРПШ-10-2У1



  • ГРПШ-10 с двумя линиямиредуцирования модели "ЭКС-ФОРМА" шкафные соответствуют требованиям ГОСТ 12.2.003-91, ГОСТ Р53672-2009, ПБ 12-529-03, СНиП 42-01-2002 (СП 62 13330.2011).
  • К обслуживанию ГРПШ-10-2У1 допускаются лица прошедшие проверку знаний в соответствии с ПБ 12-529-03, имеющие соответствующее удостоверение, а так же изучившие конструкцию и работу изделия настоящему руководству по эксплуатации и паспортам, РЭ на комплектующее оборудование.
  • При испытании и пуске в работу ГРПШ запорную арматуру открывать медленно и плавно.
  • Дверка ГРПШ должна закрываться и запираться.
  • На шкафе нанесена предупредительная надпись «ОГНЕОПАСНО-ГАЗ».
  • ГРП шкафные в процессе эксплуатации отрицательного воздействия на окружающую среду не оказывают.

Оплата, срок изготовления и доставка ГРПШ-10-2У1



Цена на бытовые газорегуляторные пункты ГРПШ-10 с двумя линиями редуцирования газа предоставляется по официальному запросу в нашу компанию.

Сроки изготовления в зависимости от складских запасов и загрузки производства составляют от 10 до 30 дней. Имеются изделия в наличии. Информацию о наличии ГРПШ-10-2У1 уточняйте по e-mail или по телефону.

Доставка осуществляется любым видом транспорта во все регионы. Возможен самовывоз ГРПШ со склада или из офиса.
