ГРПШ-13-2НУ1, ГРПШ-13-2ВУ1 с регуляторами РДГ-50Н(В)


ГРПШ-13-2Н-У1, ГРПШ-13-2В-У1 на базе РДГ-50
ГРПШ-13-2Н(В)-У1 на базе РДГ-50 производства завода ЭКС-ФОРМА ГРПШ-13-2Н(В)-У1 на базе двух регуляторов РДГ-50Н(В)

Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-13-2Н(В)-У1
Наличие: Под заказ
Цена: По запросу

Газорегуляторные пункты шкафные ГРПШ-13-2НУ1 на низкое выходное давление, а также ГРПШ-13-2ВУ1, на высокое выходное давление с основной и резервной линиями редуцирования на базе регулятора давления газа РДГ-50Н или РДГ-50В,  предназначены для газоснабжения объектов с максимальным потреблением газа до 5000 м3/ч.

заполнить опросный лист
запросить стоимость
задать вопрос



Наименование ГРПШ-13-2Н-У1 ГРПШ-13-2В-У1
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДГ-50Н РДГ-50В
Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, кПа  1 — 60 60— 600
Пропускная способность, м³/ч, при входном давлении, Мпа: РДГ-50Н             РДГ-50В
При Рвх: 0,05 МПа 330  -
При Рвх: 0,1 МПа 880 880
При Рвх: 0,2 МПа 950 950
При Рвх: 0,3 МПа 1320 1320
При Рвх: 0,4 МПа 2200 2200
При Рвх: 0,5 МПа 2624 2624
При Рвх: 0,6 МПа 3040 3040
При Рвх: 0,7 МПа 3480 3480
При Рвх: 0,8 МПа 3920 3920
При Рвх: 0,9 МПа 4360 4360
При Рвх: 1,0 МПа 4800 4800
При Рвх: 1,1 МПа 5240 5240
При Рвх: 1,2 МПа 5680 5680
Неравноммерность регулирования, % ±10
Диапазон настройки давления, срабатывания отключающего устройства ПЗК-50:
При повышении входного давления, МПа: 0,002 — 0,075 0,03 — 0,75
При понижении входного давления, МПа: 0,0003 — 0,003 0,003 — 0,03
Предохранительный сбросной клапан ПСК-50Н/С/В
Давление начала срабатывания сбросного клапана, кПа 1.15 Р вых
Температура окружающего воздуха, °С -40…+45 или -60…+45
Система обогрева Газовый обогрев или без обогрева
Расход для системы обогрева,м³ /ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм

Ду 50
Ду 80
Ду 25
Соединение: входного патрубка, выходного патрубка, импульса Сварное, по ГОСТ 16037-80
Межремонтный интервал не реже одного раза в 5 лет
Средний срок службы, лет 35
Назначенный срок службы, лет 35
Масса, кг не более 400

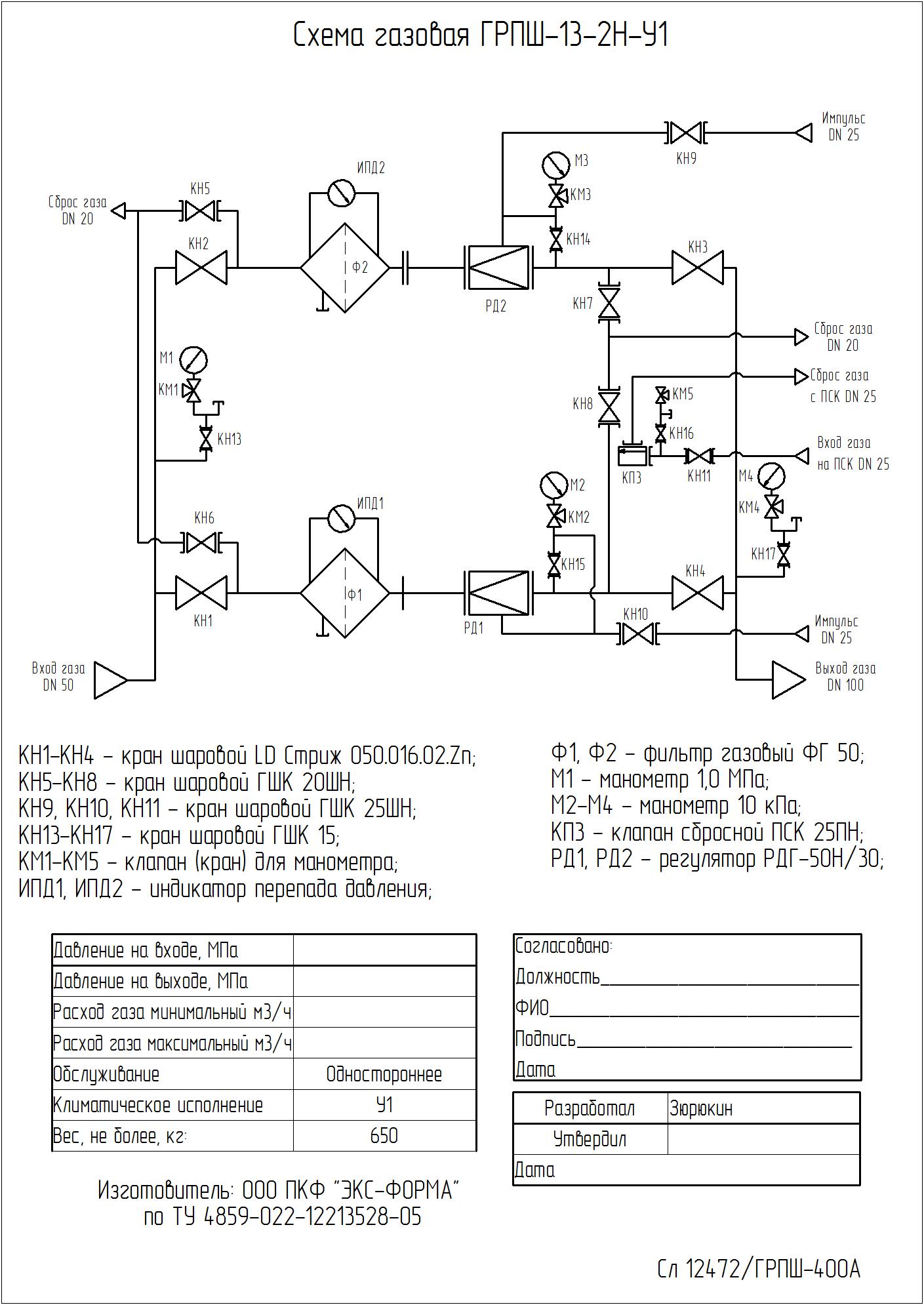

схема ГРПШ-13-2Н(В)-У1

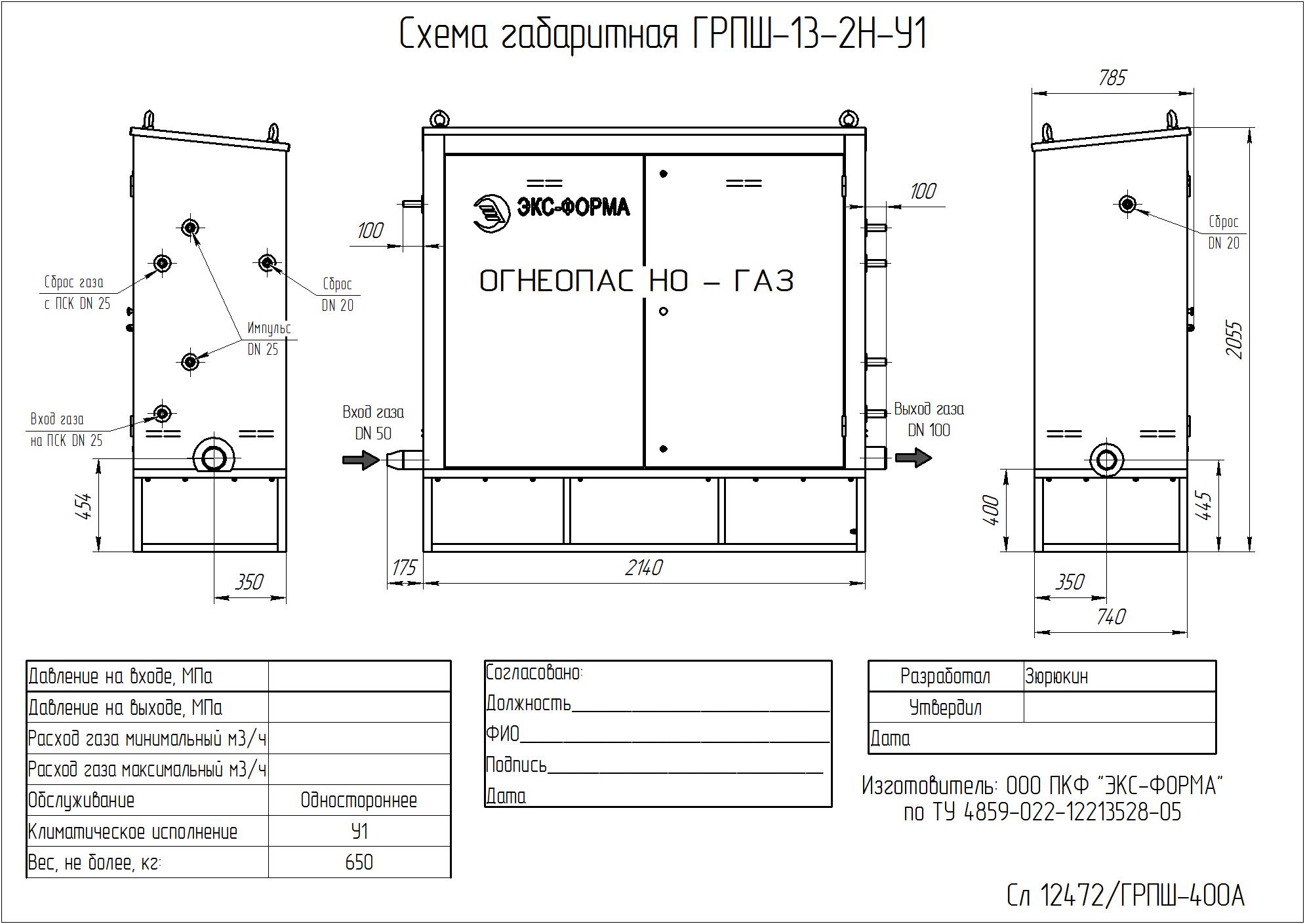

схема ГРПШ-13-2Н(В)-У1
схема ГРПШ-13-2Н(В)-У1

Пункт ГРПШ-13-2НУ1 и ГРПШ-13-2ВУ1 в соответствии со схемами, состоит из металлического шкафа с двумя дверками, в котором смонтировано технологическое оборудование. В комплектации с обогревом под днищем расположен обогреватель, предназначенный для обогрева пункта в холодное время года.

 Технологическое газовое оборудование пункта состоит из двух линий редуцирования: основной и резервной.

Каждая линия редуцирования состоит из:
1) крана шарового ГШК-50Ф фланцевого на входе;
2) фильтра газового ФГ-50 предназначенного для очистки газа от частиц не менее 25 мкм. Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтре предусмотрен датчик перепада давления ДПД. Кран под фильтром служит для слива накопленного конденсата;
4) РДГ-50, регулятора давления газа со встроенным запорным клапаном, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также для отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;
5) крана фланцевого шарового ГШК-80Ф на выходе;
6) системы продувочных и импульсных трубопроводов с шаровыми кранами;
7) предохранительного сбросного клапана ПСК-25, служащего для аварийного сброса газа в атмосферу.
Для замера давления на выходе установлен манометр с клапаном.
Для сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы с кранами муфтовыми ДУ-20.

Для обогрева пункта в холодное время года служит обогреватель (газогорелочное устройство) ГГУ к которому через кран и регулятор РДГБ-6 поступает газ требуемого давление. Для учета газа на обогрев используется бытовой счетчик газа. Возможна установка в один шкаф двух обогревателей.
