грпш-6

Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-6
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

ГРПШ-6 или газорегуляторные пункты бытовые используются для стабилизации среднего или высокого давления газа на низкое в системах газоснабжения частных домовладений, а также в котельных установках для редуцирования газа на собственные нужды.

Газорегуляторные пункты ГРПШ-6 осуществляют автоматическое поддержание выходного давления на заданном уровне.

При превышении расхода более допустимых предельных значений или отсутствии входного давления осуществляется автоматическое выключение регулятора.

запросить стоимость
задать вопрос


Наименование параметра
Тип изделия
ГРПШ-6
Регулируемая среда
природный газ по ГОСТ 5542-87
Температура окружающей среды, оС
от -40 до +45
Входное давление, МПа максимальное
1,2
Выходное давление, кПа
2,2 ± 0,2
Давление срабатывания сбросного клапана, кПа
3,0 … 3,45
Неравномерность регулирования, %, не более
±10
Пропускная способность в диапазоне изменения, м3 Рвх = 0,05 МПа
6
Рвх = 0,6 Мпа
6
Давление срабатывания запорного клапана, кПа при аварийном понижении выходного давления
1,0 … 2,0 кПа
при аварийном повышении выходного давления
-
Присоединительные размеры, мм вход
Ду=20
выход
Ду=20
Соединение вход
G 1/2 - В
выход
сварное по ГОСТ 16037-80
Габаритные размеры, мм, ДхШхВ
400x250x480
Масса, кг, не более
4,5
Срок службы, лет
35
Комплектность
регулятор РДГБ-6, кран Ду-20


схема грпш 6 схема грпш 6
Функциональная схема ГРПШ-6: 1 — входной патрубок Ду15; 2 — кран шаровый Ду 20; 3 — регулятор давления РДГБ-6; 4 — сбросной штуцер; 5, 7 — штуцер для подключения манометра, 6 — выходной патрубок Ду20.

* Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.


ГРПШ-6 изготавливается на базе регулятора РДГБ-6. Нашим клиентам мы также рекомендуем ГРПШ-10 нашего производства на базе регуляторов FR FE и EKB.


Отличительные особенности ГРПШ-6


- большая пропускная способность при сравнительно небольших габаритах;
- стабильные метрологические показатели и высокая степень безопасности при эксплуатации;
- способность работать в широком диапазоне температур;
- гарантийный срок службы 5 лет.

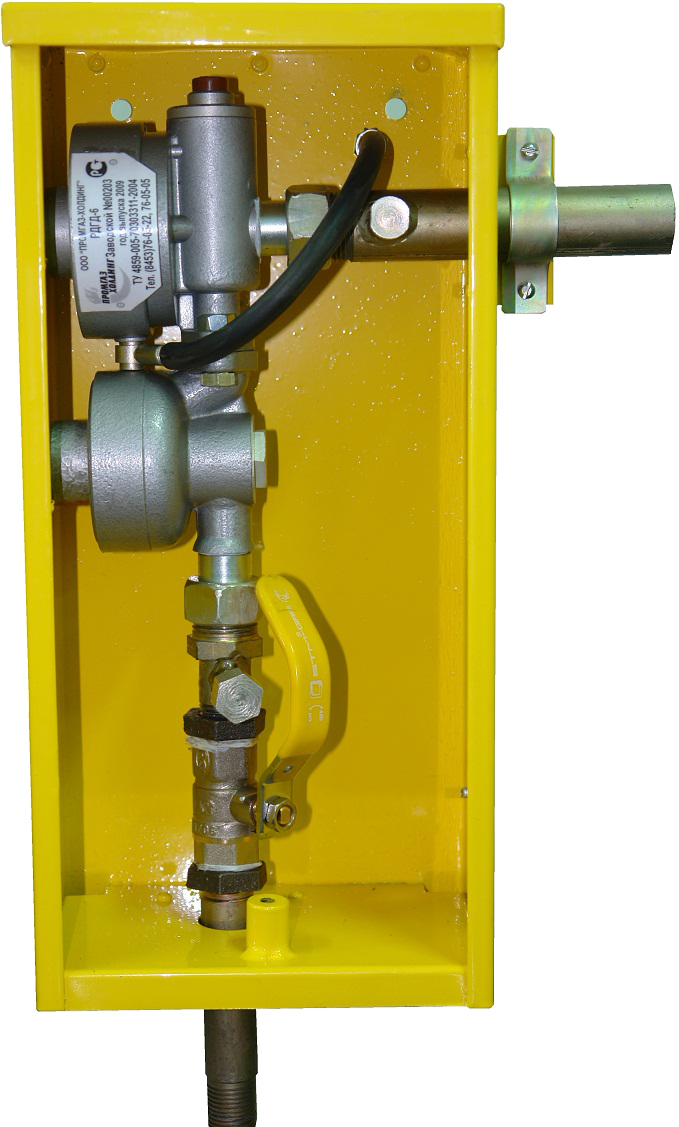

Пункт выполнен в виде шкафа, в котором расположен кран и регулятор. В ГРПШ-6 установлен регулятор РДГБ-6 со встроенными ПСК, ПЗК и фильтром. В ГРПШ-10 установлен регулятор РДГК-10 со встроенными ПСК, ПЗК и фильтром. В ГРПШ-10МС установлен регулятор РДГК-10М со встроенными ПЗК, фильтром и автономный ПСК. Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где входное давление редуцируется до заданного выходного давления, и поступает к потребителю. Для контроля входного и выходного давлений предусмотрены штуцеры для подключения манометра.

Порядок оплаты и сроки изготовления


 Для того, чтобы узнать цену, либо купить ГРПШ-6, необходимо сделать официальный запрос в нашу компанию, либо заполнить форму он-лайн заказа ниже. Производство ГРПШ-6 осуществляется по полной или частичной предоплате. Доставка изделия в полной заводской готовности осуществляется собственным автотранспортом либо через логистическую компанию в зависимости от объема заказа.
