Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ-100Н(В)-2ЭК
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Шкафная установка газорегуляторная УГРШ-100Н(В)-2-ЭК применяется для коммерческого учета и подачи газа в системы газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов, с расходами газа до 25.000 м3/ч.

заполнить опросный лист
запросить стоимость
задать вопрос


Наименование параметр или размера УГРШ-100Н-2-ЭК УГРШ-100В-2-ЭК
Регулируемая среда природный газ ГОСТ 5542 природный газ ГОСТ 5542
Диапазон входных давлений, МПа 0,05 - 1,2 0,1 - 1,2
Диапазон выходных давлений, МПа 0,0015 - 0,06 0,06 - 0,6
Пределы настройки контролируемого давления клапана ПЗК-100, МПа:
- нижний предел
- верхний предел

0,0003 - 0,003
0,002 - 0,075

0,003 - 0,03
0,03 - 0,75
Диапазон настройки предохранительного сбросного клапана ПСК-50, МПа 0,0005 - 0,07 0,06 - 0,7
Стабильность поддержания выходного давления, %, не более ±5 ±5
Вид теплоносителя продукты сгорания природного газа продукты сгорания природного газа
Тепловая мощность горелки, кВт 1,85+0,185-0,09 1,85+0,185-0,09
Расход газа на горелку, м3 от 0,16 до 0,25 от 0,16 до 0,25
Время включения горелки, с, не более 90 90
Время отключения горелки при отключении подачи газа, с, не более 90 90
Соединение с газопроводом:
- вход DN, мм
- выход DN, мм

100
150

100
150
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

3950
2150
1380
Масса, кг, не более 2000 2000
РДП 100Н/В. Пропускная способность ст.м³
Рвых. МПа Рвход. МПа
0,05 0,06 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2
0,0015-0,005 2580 2852 3749 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,006   2839 3746 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,007   2826 3743 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,008   2812 3741 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,009   2797 3737 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,01   2783 3733 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,02   0 3675 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,03     3576 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,04     3435 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,05     3244 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,06     0 5606 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,07       5567 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,08       5502 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,09       5411 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,1       5292 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,2       0 6475 9157 11215 13081 14946 16810 18676 20541 22406 24272
0,3         0 7472 10568 12943 14946 16810 18676 20541 22406 24272
0,4           0 8352 11812 14466 16704 18676 20541 22406 24272
0,5             0 9147 12936 15843 18295 20454 22406 24272
0,6               0 9879 13971 17111 19757 22089 24198

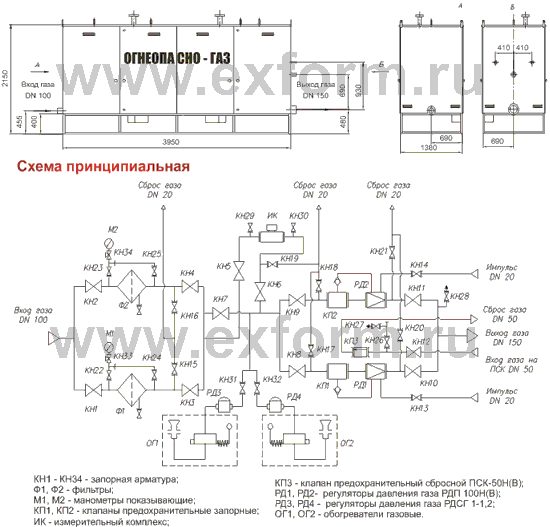

схема УГРШ-100В-2-ЭК* Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.

Устройство установки УГРШ-100Н(В)-2-ЭК



1. Установка, в соответствии с рисунком, состоит из металлического шкафа с двумя дверками, установленного на раме, на которой смонтировано технологическое оборудование. Под днищем расположен обогреватель, предназначенный для обогрева установки в холодное время года.

2.Технологическое оборудование, в соответствии с рисунком 2, состоит из линии учета расхода газа и линии редуцирования.

3. Линия учета расхода газа состоит из крана шарового Ду-100 на входе, фильтра ФГ-100 с манометром для визуального наблюдения за давлением газа и замера перепада давления на фильтре и краном ДУ-25 для слива конденсата из фильтра. Для учета расхода газа предусмотрен измерительный комплекс ИК. На выходе установлен кран ДУ-100.
Для обеспечения бесперебойной подачи газа потребителю при ремонте фильтра или измерительного комплекса предусмотрена обводная (байпасная) линия с краном КН3. Для сброса газа при выполнении ремонтных работ предусмотрен сбросной трубопровод с краном КН9. При необходимости подключения дифманометра до и после измерительного комплекса предусмотрены краны КН17 и КН18 Для слива конденсата из фильтра предусмотрен кран КН19.

4. Линия редуцирования состоит из основной и резервной линий. Каждая линия редуцирования состоит из крана КН4(КН5) на входе, клапана предохранительного запорного КП1(КП2), предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного, регулятора давления газа РДП-100, предназначенного для снижения давления газа и поддержания его в заданных пределах, крана КН6(КН7) на выходе, импульсного трубопровода с краном КН12(КН11), предохранительного сбросного клапана ПСК-50, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном ДУ-32. Для замера давления и настройки клапана ПСК-50 предназначены краны ГШК ДУ-25.

5. Для замера давления на выходе предусмотрен кран КН33 с ниппелем для подключения мановакуумметра (для УГРШ-100Н-2-ЭК) или клапаном КН31 для подключения манометра (для УГРШ-100В-2-ЭК). Для сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы с кранами КН15(КН10) и КН12(КН11).

Цена, купить УГРШ-100Н(В)-2-ЭК



Цена на установки предоставляется по запросу и рассчитывается на основе согласованной схемы изделия. Производство изделия осуществляется по предоплате. Доставка возможна во все регионы. Купить установку можно через физическое или юридическое лицо.
