   гру на базе рдк

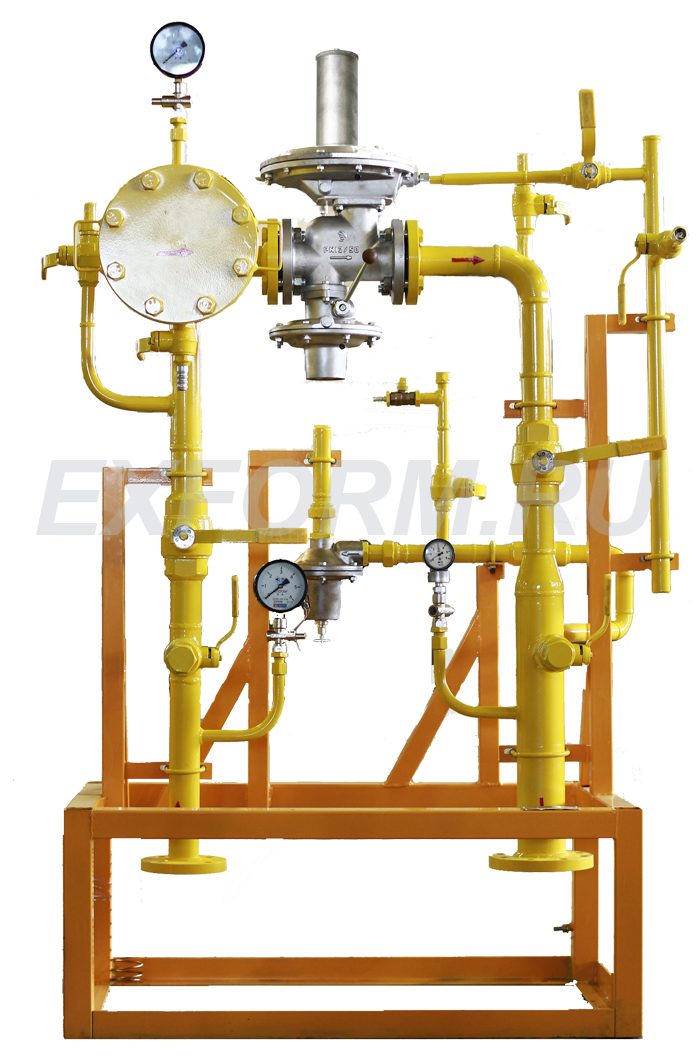

Установка газорегуляторная ГРУ(К)-50Н-ЭК с одной линией редуцирования, байпасом и узлом учета расхода газа на базе регулятора давления газа РДК-50Н предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Климатическое исполнение соответствует УХЛ4 ГОСТ 15150 (от +1oС до +35oС).

   Газорегуляторная установка ГРУ(К)-50Н-ЭК применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов, а также для коммерческого учета расхода газа.

   Установка выпускается с низким выходным давлением с измерительными комплексами на базе турбинных СГ 16М-100 (160, 200, 250, 400, 650) и ротационных RVG-G16 (25, 40, 65, 100, 160, 250) счетчиков.

По индивидуальному заказу возможна установка других типов счетчиков.

Мы имеем возможность спроектировать и изготовить газорегуляторные установки по вашим индивидуальным требованиям.

При заказе газорегуляторной установки ГРУ(К)-50Н-ЭК необходимо заполнить опросный лист.
опросный лист

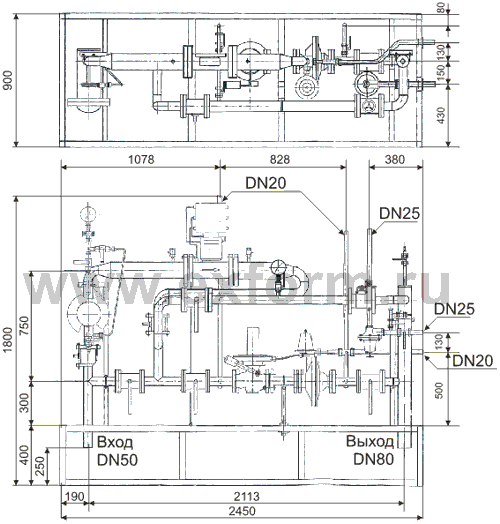

Рис.1. Установка газорегуляторная ГРУ(К)-50-ЭК с одной линией редуцирования, байпасом и узлом учета расхода газа (габаритная схема)


Установка газорегуляторная ГРУ(К)-50-ЭК с одной линией редуцирования, байпасом и узлом учета. Основные технические характеристики:

Наименование параметра или размераГРУ(К)-50-ЭК
Регулируемая средаприродный газ ГОСТ 5542
Диапазон входных давлений, МПа0,025 - 1,2
Диапазон выходных давлений, МПа0,002 - 0,005
Пределы настройки контролируемого давления клапана ПЗК-5:
- нижний предел, МПа
- верхний предел, МПа

0,0025 - 0,0075
0,001 - 0,0045
Диапазон настройки предохранительного сбросного клапана ПСК-25, МПа1,15 Рвых
Диапазон настройки давления клапана-отсекателя, МПа, не уже:
- при повышении выходного давления
- при понижении выходного давления

0,0025 - 0,0075
0,001 - 0,0045
Стабильность поддержания выходного давления, не более±10%
Соединение с газопроводом:
- вход DN, мм
- выход DN, мм

50
80
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

2450
900
1800
*С фотографиями изделия можно ознакомиться в нашей фотогалерее продукции

КАК КУПИТЬ  ГАЗОРЕГУЛЯТОРНУЮ УСТАНОВКУ?





   При заказе Газорегуляторной установки необходимо заполнить опросный лист и отправить нам его на почту market@exform.ru или просто позвонить нам по номеру +7(8452) 52-21-31. Все наши газорегуляторные установки имеют соответствующие сертификаты и разрешения, в том числе в системе "ГАЗСЕРТ".

Разрешение № PPC 00-044758 на применение оборудования ООО ПКФ "Экс-Форма" от 18.08.2011

Сертификат соответствия № РОСС RU.АЮ17.Н12387 на установки газорегуляторные ГРУ и установки газорегуляторные шкафные УГРШ различных исполнений, выданный 18.07.2011

Сертификат соответствия ГАЗСЕРТ № ЮАЧ0.RU.1402.Н00014. Срок действия с 16.12.2011 по 15.12.2014
