Установка с двухступенчатым редуцированием УГРШ-50-2C


угрш-50-2с
угрш-50-2с угрш-50-2с

Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ-50-2С
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Установка газорегуляторная шкафная УГРШ-50-2C с двумя ступенями редуцирования, с основной и резервной линиями редуцирования на базе регуляторов давления газа РДП-50В и РДК-50Н предназначена для редуцирования давления газа сначала с высокого на среднее давление, а затем со среднего на низкое. Может быть выполнена также с двумя выходами газа с настройками на разное давление.



Наименование параметра или размераУГРШ-50-2С
Регулируемая средаприродный газ ГОСТ 5542
Диапазон входных давлений, МПа0,1 - 1,2
Диапазон настройки выходного давления первой ступени редуцирования, МПа0,06 - 0,6
Диапазон настройки выходного давления второй ступени редуцирования, МПа0,002 - 0,005
Пределы настройки контролируемого давления клапана ПЗК-50В:
- нижний предел, МПа
- верхний предел, МПа

0,003 - 0,03
0,03 - 0,75
Давление настройки клапана-отсекателя регулятора РДК-50Н, не уже:
- нижний предел
- верхний предел

0,0025 - 0,0075
0,001 - 0,0045
Диапазон настройки предохранительного сбросного клапана ПСК 25В (первой ступени редуцирования), МПа0,06 - 0,7
Диапазон настройки предохранительного сбросного клапана ПСК 25Н, МПа0,0005 - 0,07
Стабильность поддержания выходного давления, %, не более±10
Соединение с газопроводом:
- вход DN, мм
- выход DN, мм

50
50
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

2200
1430
1850
Масса, кг, не более1500

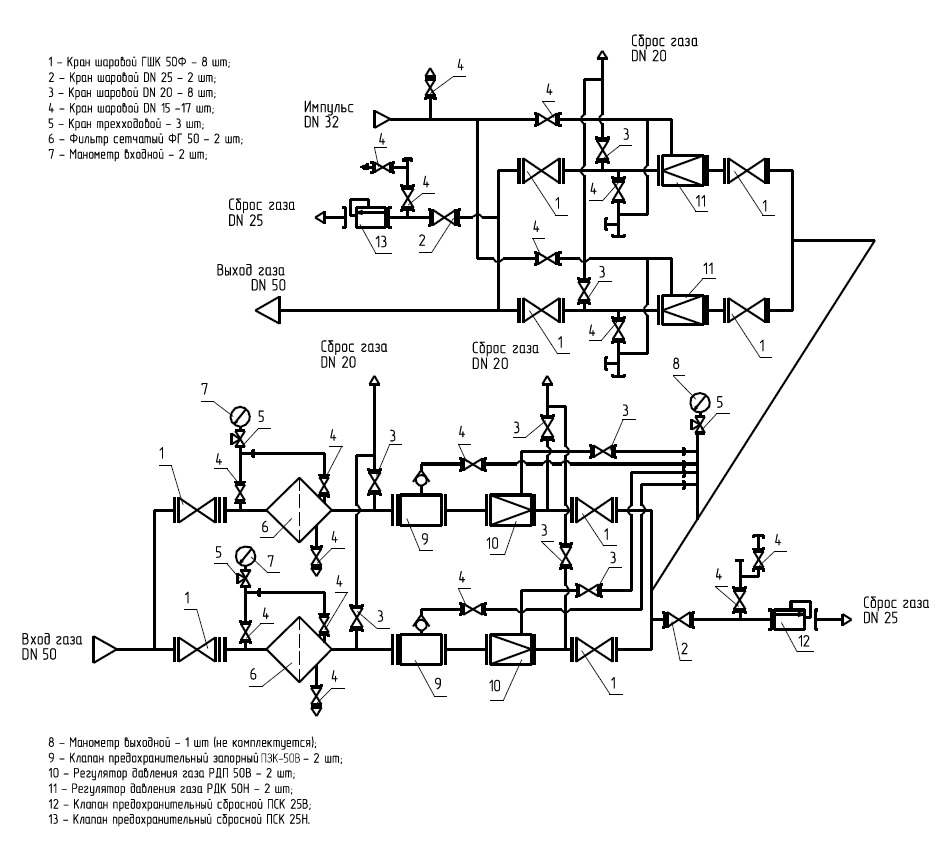

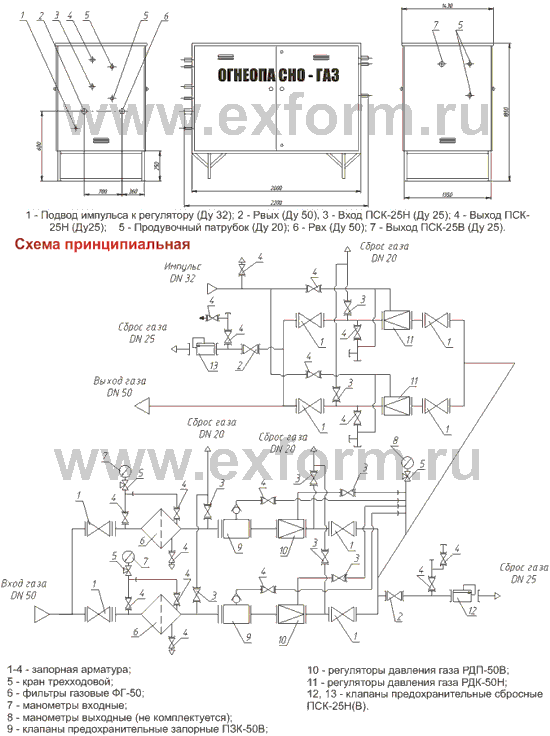

ГРП с двухступенчатым редуцированием *Схемы на сайте представлены исключительно в ознакомительных целях. Для каждого проекта наш конструкторский отдел бесплатно разработает газовую и габаритную схему для согласования с заказчиком. Просьба не использовать в проектах представленные на сайте схемы без согласования с нашими специалистами.

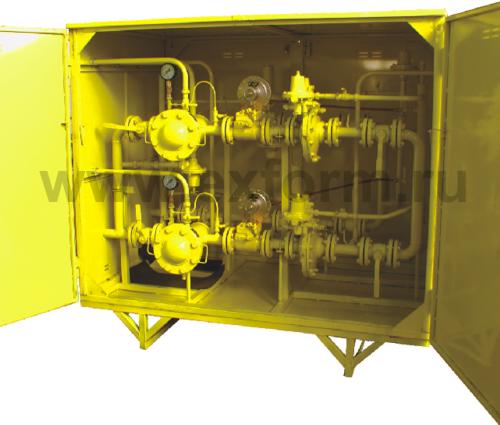

Установка состоит из металлического шкафа, в котором смонтировано технологическое оборудование. Для удобства обслуживания в шкафу с двух сторон имеются дверки, обеспечивающие доступ к технологическому оборудованию. В установке используется двухступенчатое редуцирование - на первой ступени на давление менее 0.6 МПа, на второй ступени на давление менее 5 кПа.

Технологическое газовое оборудование первой ступени редуцирования состоит из двух линий: основной и резервной.

Каждая линия редуцирования состоит из:
1) крана шарового на входе и выходе;
2) фильтра ФГ-50. Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтре предусмотрен манометр с клапаном. С помощью кранов до и после фильтра измеряется давление в нужной точке. Для слива конденсата из фильтра предусмотрен кран пробковый, расположенный под фильтром.
3) клапана предохранительного запорного ПЗК-50В, предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора РДП-50В сверх установленного.
4) регулятора давления газа РДП-50В, предназначенного для снижения давления газа и поддержания его в заданных пределах.
5) импульсных трубопроводов: к регулятору с краном и клапану предохранительному запорному.
6) продувочных трубопроводов (после фильтра и после регулятора) с кранами, служащих для сброса газа в атмосферу при проведении ремонтных работ.
7) предохранительного сбросного клапана ПСК, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном и сбросного трубопровода.
8) для замера давления на выходе установлен клапан под манометр.

Технологическое газовое оборудование второй ступени редуцирования состоит из двух линий: основной и резервной.

Каждая линия редуцирования состоит из:
1) крана шарового на входе и выходе.
2) регулятора давления газа комбинированного РДК-50Н, предназначенного для снижения давления газа и поддержания его в заданных пределах, а так же отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов.
3) импульсного трубопровода с краном;
4) предохранительного сбросного клапана ПСК, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном и сбросного трубопровода.
5) кран с ниппелем для замера давления на выходе.

Пуск в работу установки производить в следующей последовательности:
1) подать к входному патрубку установки давление, открыть входной кран 1 основной линии первой ступени редуцирования. Проверить давление по манометру 7.
а) плавно открыть: кран 2 перед клапаном предохранительным сбросным 12, кран 3 на импульсном трубопроводе регулятора, кран 1 на выходе. Взвести клапан 9. Согласно руководству по эксплуатации на регулятор давления РДП-50 произвести его запуск и настройку. За значением давления следить по манометру 8 через клапан 5.
б) в импульсный вход клапана предохранительного запорного 9 подать давление от автономного источника и произвести его настройку по верхнему и нижнему пределу. После настройки импульсный кран 4 к клапану 9 открыть.
в) при закуске резервной линии первой ступени редуцирования соблюдать ту же последовательность. Настройку предохранительного сбросного клапана 12 производить с использованием автономного источника давления.
2) для запуска второй ступени редуцирования необходимо плавно открыть входной кран 1 основной линии. Проверить давление по манометру 8 через клапан 5.
a) плавно открыть кран 2 перед клапаном предохранительным сбросным 13, кран 4 на импульсном трубопроводе регулятора 11, кран 1 на выходе. Согласно руководству по эксплуатации на регулятор РДК-50Н произвести его запуск и настройку, обеспечив постепенное увеличение расхода газа до рабочего (не допускается резких скачков расхода и пневмоударов). За значением давления следить по показаниям мановакуумметра подключенного к крану 4 на импульсном трубопроводе к регулятору 11.
б) монтаж импульсного трубопровода осуществляется по схеме, находящейся в руководстве по эксплуатации на регулятор РДК 50Н.
в) при запуске резервной линии второй ступени редуцирования соблюдать ту же последовательность.

Настройку предохранительного сбросного клапана 13 производить с использованием автономного источника давления.
