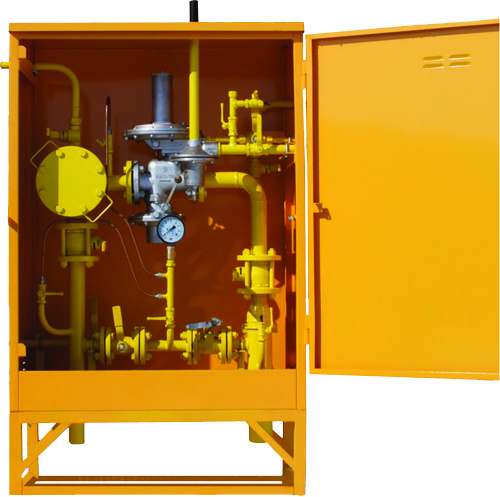

УГРШ на базе РДК-50 или РДК-500Завод промышленного газового оборудования ЭКС-ФОРМА производит газорегуляторные установки УГРШ(К) на базе регуляторов давления газа РДК-50Н, РДК-50С и РДК-500 в шкафном исполнении или на раме с одной линией редуцирования и байпасом под входящее давление от 0.05 МПа до 1.2 Мпа с пропускной способностью до 2700 м3/ч.

Преимущества регулятора РДК-50Н:

В регуляторе применена система разгрузки клапана, которая позволяет:
- Значительно снизить неравномерность регулирования;
- Достичь высокой пропускной способности, что особенно актуально при сезонных понижениях давления газа в сетях:
- при Рвх. = 0,1 МПа пропускная способность составит 500 м3/ч;
- при Рвх. = 0,6 МПа пропускная способность составит 1500 м3/ч.
- Рычажная система обеспечивает надежное закрытие клапана и низкий прирост давления газа при нулевом расходе ("тупике").
- Применение в клапане-отсекателе мембраны с большой активной площадью и минимального количества трущихся деталей повышает точность и надежность срабатывания.

Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с "нитки". При наличии на складе газового хозяйства отдельных блоков возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов. С 2009 г. исполнение установки определяется только наличием или отсутствием обогрева (диапазон входных давлений: 0,025 - 1,2 МПа, диапазон выходных давлений - 0,002 - 0,005 МПа).

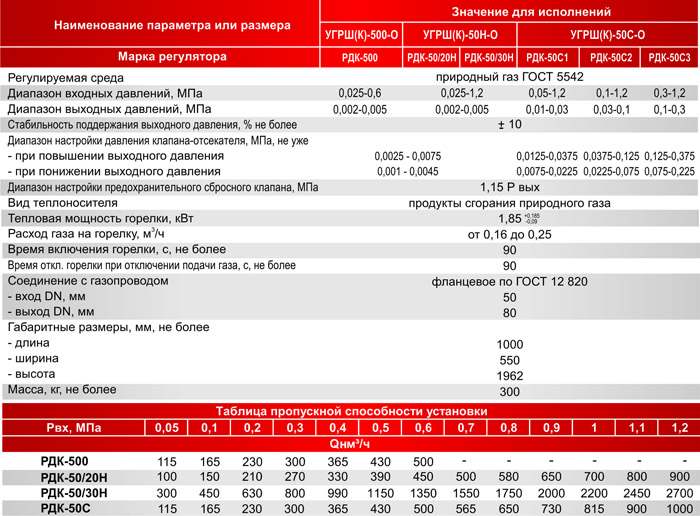

Технические характеристики УГРШ(К) на базе РДК с байпасом






характеристики угрш


Схемы установок на базе регуляторов РДК







  УГРШ с регулятором РДК
