УГРШ(К)-50С-2-ЭК
УГРШ(К)-50С-2-ЭК УГРШ(К)-50С-2-ЭК

Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ(К)-50С-2-ЭК
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

УГРШ(К)-50С-2-ЭК - шкафная газорегуляторная установка, выпускаемая на базе регуляторов давления газа РДК-50С с узлом учета газа и обогревом. Настраивается на среднее выходное давление.

заполнить опросный лист
запросить стоимость
задать вопрос



Наименование параметра или размера Значения параметров
УГРШ(К)-50С-2-ЭК
Марка регулятора РДК-50С1 РДК-50С2 РДК-50С3
Регулируемая среда природный газ по ГОСТ 5542
Диапазон входных давлений , МПа 0,05-1,2 0,1-1,2 0,3-1,2
Диапазон выходных давлений, МПа 0,01-0,03 0,03-0,1 0,1-0,3
Стабильность поддержания выходного давления, % не более ± 10
Диапазон настройки давления клапана-отсекателя, МПа, не уже

- при повышении выходного давления
- при понижении выходного давления



0,0125-0,0375
0,0075-0,0225



0,0375-0,125
0,0225-0,075



0,125-0,375
0,075-0,225
Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа 1, 15 Р вых
Вид теплоносителя продукты сгорания природного газа
Тепловая мощность горелки, кВт 1,85
Расход газа на горелку, м³ от 0,16 до 0,25
Время включения горелки, с, не более 90
Соединение с газопроводом

- Вход DN, мм
- Выход DN, мм
фланцевое по ГОСТ 12 820

50
80
Габаритные размеры, мм, не более
- длина
- ширина
- высота

2060
920
2130
Масса, кг, не более 800

Рвых. МПа

Рвход. МПа

0,05 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2

Пропускная способность ст.м³/ч

РДК-50/20С1 0,01 82 124 187 249 311 373 435 498 560 622 684 746 808
0,02 75 122 187 249 311 373 435 498 560 622 684 746 808
0,03 63 119 187 249 311 373 435 498 560 622 684 746 808
РДК-50/20С2 0,03 0 120 187 249 311 373 435 498 560 622 684 746 808
0,04 0 115 187 249 311 373 435 498 560 622 684 746 808
0,05 0 109 187 249 311 373 435 498 560 622 684 746 808
0,06 0 100 186 249 311 373 435 498 560 622 684 746 808
0,07 0 89 185 249 311 373 435 498 560 622 684 746 808
0,08 0 75 183 249 311 373 435 498 560 622 684 746 808
0,09 0 54 180 249 311 373 435 498 560 622 684 746 808
0,1 0 0 176 249 311 373 435 498 560 622 684 746 808
РДК-50/20С3 0,1 0 0 176 249 311 373 435 498 560 622 684 746 808
0,15 0 0 139 241 311 373 435 498 560 622 684 746 808
0,2 0 0 0 215 305 373 435 498 560 622 684 746 808
0,25 0 0 0 164 285 368 435 498 560 622 684 746 808
0,3 0 0 0 0 249 352 431 498 560 622 684 746 808
*Пропускная способность дана с учетом запаса в 15% от максимального.

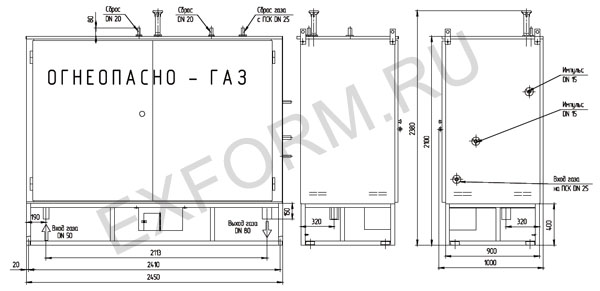

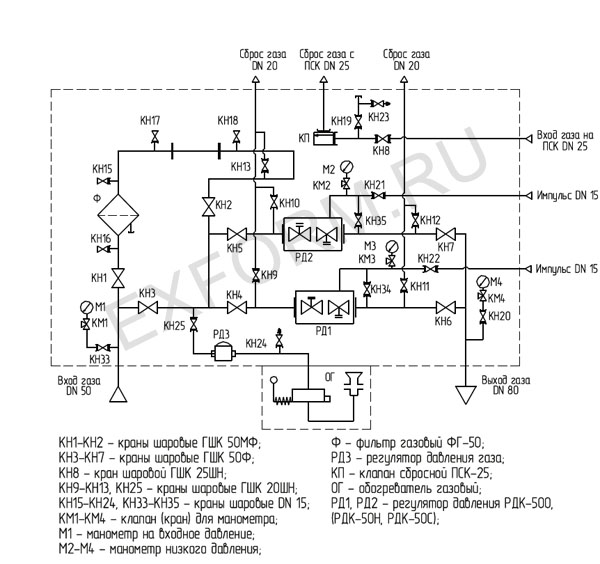

схема УГРШ(К)-50С-2-ЭК схема УГРШ(К)-50С-2-ЭК
*Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нами.

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Установка газорегуляторная шкафная УГРШ(К)-50С-2-ЭК на базе регулятора давления газа РДК-50С (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ-15150.


Установка выпускается в трех исполнениях по выходному давлению:
УГРШ(К)-50С1-2-ЭК с выходным давлением 0,01-0,03 МПа;
УГРШ(К)-50С2-2-ЭК с выходным давлением 0,03-0,1 МПа;
УГРШ(К)-50С3-2-ЭК с выходным давлением 0,1-0,3 МПа.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Установка состоит из металлического шкафа с двумя дверками, установленного на раме, на которой смонтировано технологическое оборудование.

Технологическое газовое оборудование установки состоит из основной линии редуцирования и резервной линии, а также узла учета расхода газа.

Каждая линия редуцирования состоит из:

1) крана шарового ГШК ДУ-50 на входе;

2) фильтра ФГ-50. Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтрах предусмотрен манометр М с клапаном КН20. Для замера входного давления необходимо при закрытых кранах КН15 и КН16 открыть кран КН12, а затем клапан КН20. Для замера давления после фильтра на первой линии редуцирования необходимо при закрытых кранах КН12 и КН16 открыть кран КН15, а затем клапан КН20. Соответственно и для замера давления на второй линии редуцирования. Кран КН17 (или КН18) служит для слива конденсата из фильтра ФГ-50;

3) регулятора давления газа РДК-50С, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;

4) крана фланцевого шарового ДУ-80 на выходе;

5) импульсного трубопровода с краном ГШК ДУ-15;

6) предохранительного сбросного клапана ПСК-25, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН11 и сбросного трубопровода. Для замера давления и настройки клапана ПСК предназначены краны КН14 и КН19.

Для замера давления на выходе установлен кран ГШК ДУ-15 с ниппелем для присоединения мановакуумметра.

Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрен кран высокой продувки КН5 (или КН6) и кран КН7 (или КН8).

Для обогрева установки в холодное время года служит обогреватель (газогорелочное устройство) ОГ, к которому через кран КН21 и регулятор РД3 поступает газ требуемого давления
