ГРУ-50н(в)-2
ГРУ-50н(в)-2 ГРУ-50н(в)-2

Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРУ-50Н(В)-2-ЭК
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Установка газорегуляторная ГРУ-50Н-2-ЭК и ГРУ-50В-2-ЭК выпускается на раме с регуляторами прямоточного типа РДП-50Н или РДП-50В и узлом учета расхода газа на высокой стороне.

Газорегуляторная установка ГРУ-50Н(В)-2-ЭК применяется для подачи газа, а также для его коммерческого учета в системах газоснабжения с расходами газа до 6067 м3/ч и рабочим давлением не более 1.2 МПа.

Мы имеем возможность спроектировать и изготовить газорегуляторную установку по вашим индивидуальным требованиям

заполнить опросный лист
запросить стоимость
задать вопрос


Наименование параметра или размераГРУ-50Н-2-ЭКГРУ-50В-2-ЭК
Регулируемая средаприродный газ ГОСТ 5542природный газ ГОСТ 5542
Диапазон входных давлений, МПа0,05 - 1,20,1 - 1,2
Диапазон выходных давлений, МПа0,0015 - 0,060,06 -0,6
Пределы настройки контролируемого давления клапана ПЗК-50:
- нижний предел, МПа
- верхний предел, МПа

0,0003 - 0,003
0,002 - 0,075

0,003 - 0,03
0,03 - 0,75
Диапазон настройки предохранительного
сбросного клапана ПСК-25, МПа
0,0005 - 0,070,06 - 0,7
Стабильность поддержания выходного давления, %, не более±5±5
Тип соединения с газопроводом

- вход, мм
- выход, мм
Фланцевый
ГОСТ 12820
50
80
Фланцевый
ГОСТ 12820
50
80
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

2450
900
1800

2450
900
1800
Масса, кг, не более350350

Пропускная способность ст.м³/ч газорегуляторных установок ГРУ-50Н-2-ЭК, ГРУ-50В-2-ЭК

Рвых. МПа Рвход. МПа
0,05 0,06 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2
0,0015-0,005 644 712 937 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,006   710 936 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,007   706 936 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,008   703 935 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,009   699 934 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,01   695 933 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,02   0 918 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,03     893 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,04     859 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,05     811 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,06     0 1401 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,07       1391 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,08       1375 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,09       1352 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,1       1323 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,2       0 1618 2289 2803 3270 3736 4202 4669 5135 5602 6067
0,3         0 1867 2642 3235 3736 4202 4669 5135 5602 6067
0,4           0 2088 2953 3616 4176 4669 5135 5602 6067
0,5             0 2287 3233 3960 4573 5113 5602 6067
0,6               0 2469 3493 4277 4939 5522 6049
*Пропускная способность дана с учетом запаса в 15% от максимального.

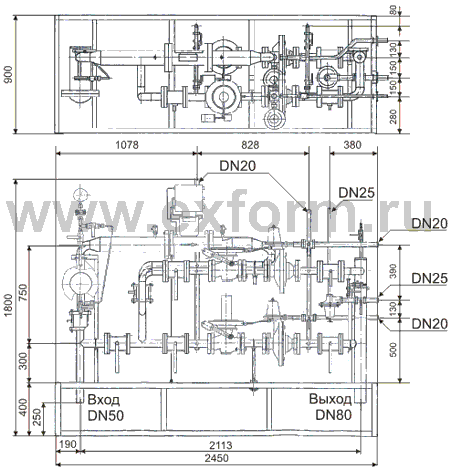

схема гру-50Н(В)-2-ЭК схема гру-50Н(В)-2-ЭК * Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.


Установка газорегуляторная ГРУ-50Н(В)-2-ЭК на базе регулятора давления газа прямоточного типа РДП-50Н(В) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Климатическое исполнение соответствует УХЛ4 ГОСТ 15150 (от +1 С° до +35 С°).

Газорегуляторная установка ГРУ-50Н(В)-2-ЭК применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов, а также для коммерческого учета расхода газа.

Установка выпускается в двух исполнениях:
ГРУ-50Н-2-ЭК - с низким выходным давлением с измерительными комплексами на базе турбинных СГ 16М-100 (160, 200, 250, 400, 650) и ротационных RVG-G16 (25, 40, 65, 100, 160, 250) счетчиков;
ГРУ-50В-2-ЭК - с высоким выходным давлением с измерительными комплексами на базе турбинных СГ 16М-100 (160, 200, 250, 400, 650) и ротационных RVG-G16 (25, 40, 65, 100, 160, 250) счетчиков.

По индивидуальному заказу возможна установка других типов счетчиков.

На входе в ГРУ установлен шаровой кран ДУ-50 межфланцевый.  Перед счетчиком установлен фильтр газовый ФГ-50. После узла учета смонтированы две линии редуцирования. Каждая линия редуцирования состоит из шарового крана ДУ-50, запорного клапана ПКН-50, регулятора давления газа РДП-50, шарового крана ДУ-50 на выходе.

Мы имеем возможность спроектировать и изготовить газорегуляторные установки по вашим индивидуальным требованиям. При заказе газорегуляторной установки ГРУ-50Н(В)-2-ЭК необходимо заполнить опросный лист.
