ГРУ-50н(в)
ГРУ-50н(в) ГРУ-50н(в)

Производитель:  ООО ПКФ "Экс-Форма"
Модель: ГРУ-50Н(В)
Наличие:  Под заказ, срок изготовления 30 дней
Цена:  По запросу

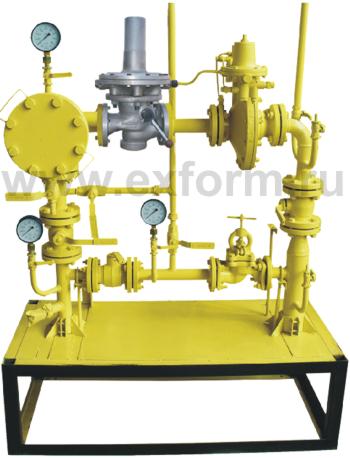

Установка газорегуляторная ГРУ-50 выпускается на раме с  регуляторами прямоточного типа РДП-50Н или РДП-50В.

Газорегуляторная установка ГРУ-50Н, ГРУ-50В применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов с давлением газа на входе до 1.2 МПа и расходом не более 6067 м3/ч.

заполнить опросный лист
запросить стоимость
задать вопрос


Наименование параметра или размера ГРУ-50Н ГРУ-50В
Регулируемая среда природный газ ГОСТ 5542 природный газ ГОСТ 5542
Диапазон входных давлений, МПа 0,05 - 1,2 0,1 - 1,2
Диапазон выходных давлений, МПа 0,0015 - 0,06 0,06 -0,6
Пределы настройки контролируемого давления клапана ПЗК-50:
- нижний предел, МПа
- верхний предел, МПа

0,0003 - 0,003
0,002 - 0,075

0,003 - 0,03
0,03 - 0,75
Диапазон настройки предохранительного
сбросного клапана ПСК 25, МПа
0,0005 - 0,07 0,06 - 0,7
Стабильность поддержания выходного давления, %, не более ±5 ±5
Тип соединения с газопроводом

- вход, мм
- выход, мм
Фланцевый
ГОСТ 12820
50
80
Фланцевый
ГОСТ 12820
50
80
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

1300
620
1700

1300
620
1700
Масса, кг, не более 150 150

Пропускная способность ст.м³/ч газорегуляторных установок ГРУ-50Н, ГРУ-50В

Рвых. МПа Рвход. МПа
0,05 0,06 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2
0,0015-0,005 644 712 937 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,006   710 936 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,007   706 936 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,008   703 935 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,009   699 934 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,01   695 933 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,02   0 918 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,03     893 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,04     859 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,05     811 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,06     0 1401 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,07       1391 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,08       1375 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,09       1352 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,1       1323 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,2       0 1618 2289 2803 3270 3736 4202 4669 5135 5602 6067
0,3         0 1867 2642 3235 3736 4202 4669 5135 5602 6067
0,4           0 2088 2953 3616 4176 4669 5135 5602 6067
0,5             0 2287 3233 3960 4573 5113 5602 6067
0,6               0 2469 3493 4277 4939 5522 6049
*Пропускная способность дана с учетом запаса в 15% от максимального.

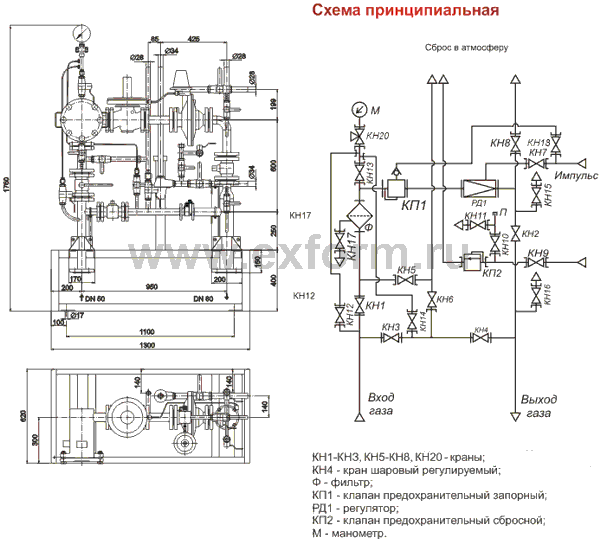

схема ГРУ-50Н, ГРУ-50В * Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.

Установка газорегуляторная ГРУ-50Н, ГРУ-50В (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Условия эксплуатации установки должны соответствовать климатическому исполнению УХЛ4 ГОСТ 15150.

Установка выпускается в двух исполнениях:
ГРУ-50Н - с низким выходным давлением;
ГРУ-50В - с высоким выходным давлением.

Пример записи обозначения при заказе:
«Установка газорегуляторная ГРУ-50Н ТУ 4859-012-12213528-04»
«Установка газорегуляторная ГРУ-50В ТУ 4859-012-12213528-04»

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Технологическое газовое оборудование установки состоит из линии редуцирования и обводной линии (байпаса).

Через кран КН1 фильтр Ф и клапан КП1 газ поступает к регулятору давления РД1, предназначенному для снижения давления газа и поддержания его в заданных пределах. От регулятора давления через кран КН2 газ поступает к потребителю. Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтре, а также замера давления на обводной линии, предусмотрен манометр М с клапаном КН16. Для замера входного давления необходимо, при закрытых кранах КН9 и КН8, открыть кран КН10, а затем клапан КН16. Для замера давления после фильтра необходимо, при закрытых кранах КН10 и КН8, открыть кран КН9, а затем клапан КН16. Для замера давления на обводной линии необходимо, при закрытых кранах КН9 и КН10, открыть кран КН8, а затем клапан КН16. Замер давления на выходе линии редуцирования осуществляется через кран КН12. Для продувки участков газопроводов «на свечу» после первого отключающего устройства основной и обводной линий предназначены краны КН5 и КН4. Для продувки основной линии после регулятора «на свечу» предназначен кран КН7. Краны КН1 и КН2 предназначены для перекрытия линии редуцирования в случае ремонта; краны КН6, КН13 для перекрытия поступления газа в импульсную линию.

Обводная линия предназначена для обеспечения бесперебойной работы установки в случае ремонта на основной линии.
Для аварийного сброса газа в атмосферу предназначен клапан предохранительный сбросной КП2. Кран КН3 служит для отключения клапана КП2. Для настройки клапана КП2 предназначен краны КН14, КН15.

ПОРЯДОК РАБОТЫ

Пуск в работу установки в соответствии со схемами производить в следующей последовательности:
- по манометру М проверить давление на входе, открыв кран КН10 и КН16;
- медленно открыть кран КН1;
- взвести клапан КП1;
- медленно открыть кран КН2; затем краны КН6 и КН13 на импульсном газопроводе и КН3 перед сбросным клапаном КП2.

При необходимости перехода на редуцирование с помощью обводной (байпасной) линии медленно и плавно открыть кран КН18, предварительно открыв кран КН4. Выставить давление чуть выше выходного давления , следя по манометру М, подключенному через клапан КН16 и кран КН8. Медленным открытием крана с ручным приводом КН19 установить необходимое выходное давление. Давление на выходе из установки контролируется через кран КН12. Закрыть кран КН4. Основная линия редуцирования отключается путем перекрытия кранов КН1, КН2, КН6 и КН13.
