ГРУ-50н(в)-2
ГРУ-50н(в)-2 ГРУ-50н(в)-2

Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРУ-50Н(В)-ЭК
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Установка газорегуляторная ГРУ-50Н-ЭК и ГРУ-50В-ЭК выпускается на раме с одной линией редуцирования и съемным байпасом на базе регулятора РДП-50Н или РДП-50В и узлом учета расхода газа на высокой стороне.

Газорегуляторная установка ГРУ-50Н(В)-ЭК применяется для подачи газа, а также для его коммерческого учета в системах газоснабжения с расходами газа до 6800 м3/ч и рабочим давлением не более 1.2 МПа.

Мы имеем возможность спроектировать и изготовить газорегуляторную установку по вашим индивидуальным требованиям

заполнить опросный лист
запросить стоимость
задать вопрос


Наименование параметра или размераГРУ-50Н-ЭКГРУ-50В-ЭК
Регулируемая средаприродный газ ГОСТ 5542природный газ ГОСТ 5542
Диапазон входных давлений, МПа0,05 - 1,20,1 - 1,2
Диапазон выходных давлений, МПа0,0015 - 0,060,06 -0,6
Пределы настройки контролируемого давления клапана ПЗК-50:
- нижний предел, МПа
- верхний предел, МПа

0,0003 - 0,003
0,002 - 0,075

0,003 - 0,03
0,03 - 0,75
Диапазон настройки предохранительного
сбросного клапана ПСК 25, МПа
0,0005 - 0,070,06 - 0,7
Стабильность поддержания выходного давления, %, не более±5±5
Тип соединения с газопроводом

- вход, мм
- выход, мм
Фланцевый
ГОСТ 12820
50
80
Фланцевый
ГОСТ 12820
50
80
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

2450
900
1800

2450
900
1800
Масса, кг, не более200200

Пропускная способность ГРУ-50Н-ЭК, ГРУ-50В-ЭК

Рвх., МПа0,050,10,20,30,40,50,60,70,80,91,01,11,2
ГРУ-50Н-ЭК750105015702100260031003650420049705200575062506800
ГРУ-50В-ЭК105015702100260031003650420049705200575062506800

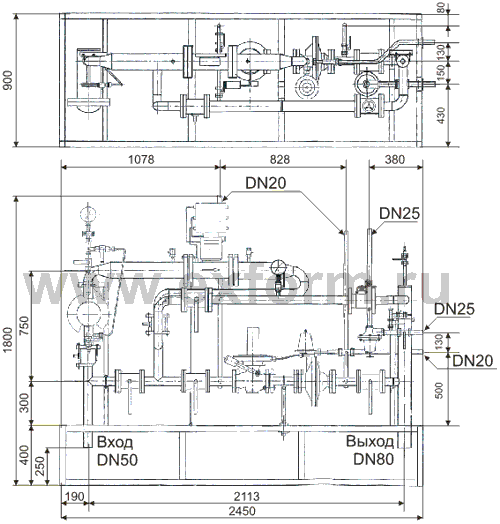

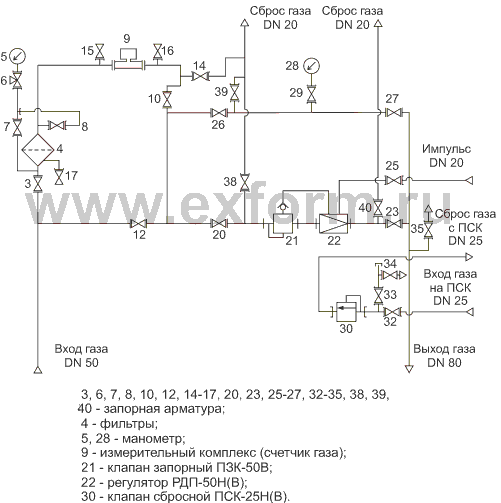

схема гру-50Н(В)-ЭК схема гру-50Н(В)-ЭК * Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.


Установка газорегуляторная ГРУ-50Н(В)-ЭК выпускается на базе одного регулятора давления газа прямоточного типа РДП-50Н(В) и предназначена для подачи газа под низким или высоким давлением на потребление с максимальным расходом до 6800 м3/ч. Климатическое исполнение соответствует УХЛ4 ГОСТ 15150 (от +1С до +35С).

Газорегуляторная установка ГРУ-50Н(В)-ЭК применяется в системах газоснабжения котельных, сельскохозяйственных и коммунально-бытовых объектов, а также для коммерческого учета расхода газа.

Установка выпускается в двух исполнениях:

ГРУ-50Н-ЭК - с низким выходным давлением с измерительными комплексами на базе турбинных СГ 16М-100 (160, 200, 250, 400, 650) и ротационных RVG-G16 (25, 40, 65, 100, 160, 250) счетчиков;
ГРУ-50В-ЭК - с высоким выходным давлением с измерительными комплексами на базе турбинных СГ 16М-100 (160, 200, 250, 400, 650) и ротационных RVG-G16 (25, 40, 65, 100, 160, 250) счетчиков.

По требованиям заказчика возможна установка других типов счетчиков.

Мы имеем возможность спроектировать и изготовить газорегуляторные установки по вашим индивидуальным требованиям. При заказе газорегуляторной установки ГРУ-50Н(В)-ЭК необходимо заполнить опросный лист.
