Шкафной газорегуляторный пункт ГСГО-50Н(В)-СГ-ЭК с одной линией редуцирования, байпасом и узлом учета расхода газа
Шкафной газорегуляторный пункт ГСГО-50Н(В)-СГ-ЭК с одной линией редуцирования, байпасом и узлом учета расхода газа на базе регулятора давления газа прямоточного типа РДП-50Н(В) предназначен для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40oС до +40oС).
Шкафной газорегуляторный пункт ГСГО-50Н(В)-СГ-ЭК применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов, а также для коммерческого учета расхода газа.
Шкафной пункт выпускается в двух исполнениях:
- ГСГО-50Н-СГ-ЭК - с низким выходным давлением, обогревом и узлом учета расхода газа на базе турбинных СГ 16М-100 (160, 200, 250, 400, 650) и ротационных RVG-G16 (25, 40, 65, 100, 160, 250) счетчиков;
- ГСГО-50В-СГ-ЭК - с высоким выходным давлением, обогревом и узлом учета расхода газа на базе турбинных СГ 16М-100 (160, 200, 250, 400, 650) и ротационных RVG-G16 (25, 40, 65, 100, 160, 250) счетчиков.
По индивидуальному заказу возможна установка других типов счетчиков.
Рис.1. Шкафной газорегуляторный пункт ГСГО-50-СГ-ЭК с одной линией редуцирования, байпасом и узлом учета расхода газа (габаритная схема)
| Наименование параметра или размера | ГСГО-50Н-СГ-ЭК | ГСГО-50В-СГ-ЭК |
| Регулируемая среда | природный газ ГОСТ 5542 | ГОСТ 5542 |
| Диапазон входных давлений, МПа | 0,05 - 1,2 | 0,1 - 1,2 |
| Диапазон выходного давелния, МПа | 0,0015 - 0,06 | 0,06 - 0,6 |
| Давление срабатывания запорного клапана, кПа
- при понижении Pвых - при повышении Pвых |
00,0003 - 0,003
0,002 - 0,075
|
0,003 - 0,03
0,03 - 0,75
|
| Диапазон настройки предохранительного сбросного клапана, кПа | 0,0005 - 0,07 | 0,06 - 0,7 |
| Стабильность поддержания выходного давления, %, не более | ±10 | ±10 |
| Вид теплоносителя | продукты сгорания природного газа | продукты сгорания природного газа |
| Тепловая мощность горелки, кВт | 1,85+0,185-0,09 | 1,85+0,185-0,09 |
| Расход газа на горелку, м3/ч | от 0,16 до 0,25 | от 0,16 до 0,25 |
| Время включения горелки, с, не более | 90 | 90 |
| Время отключения горелки при отключении подачи газа, с, не более | 90 | 90 |
| Соединение с газопроводом
- вход, мм - выход, мм |
50
80
|
50
80
|
| Габаритные размеры, не более:
- длина, мм - ширина, мм - высота, мм |
2530
980
2250
|
2530
980
2250
|
| Масса, кг, не более | 1000 | 1000 |

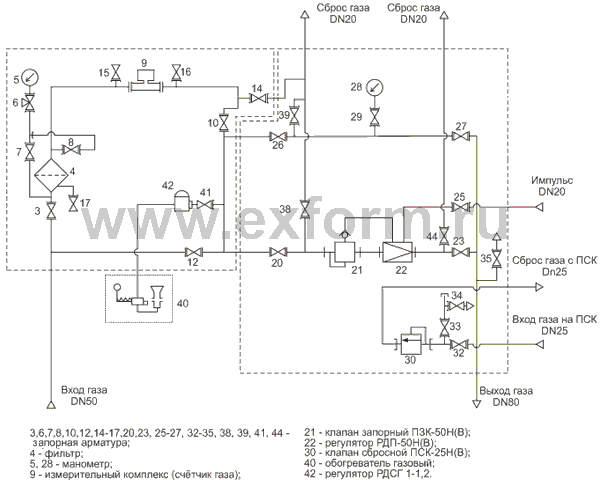

Рис.2. Шкафной газорегуляторный пункт ГСГО-50-СГ-ЭК с одной линией редуцирования, байпасом и узлом учета расхода газа (газовая схема)
