Шкафная газорегуляторная установка УГРШ-50Н(В)-2-ЭК с основной и резрвной линиями редуцирования с узлом учета
Шкафная установка газорегуляторная УГРШ-50Н(В)-2-ЭК с основной и резервной линиями редуцирования и узлом учета расхода газа на базе регулятора давления газа прямоточного типа РДП-50 предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40oС до +40oС).
Установка выпускается в двух исполнениях:
- УГРШ-50Н-2-ЭК - с низким выходным давлением, обогревом и узлом учета расхода газа на базе турбинных СГ 16М-100 (160, 200, 250, 400, 650) и ротационных RVG-G16 (25, 40, 65, 100, 160, 250) счетчиков;
- УГРШ-50В-2-ЭК - с высоким выходным давлением, обогревом и узлом учета расхода газа на базе турбинных СГ 16М-100 (160, 200, 250, 400, 650) и ротационных RVG-G16 (25, 40, 65, 100, 160, 250) счетчиков.
По индивидуальному заказу возможна установка других типов счетчиков.
При заказе шкафной газорегуляторной установки УГРШ-50Н(В)-2-ЭК необходимо заполнить опросный лист (ссылка на опросный лист - внизу страницы).

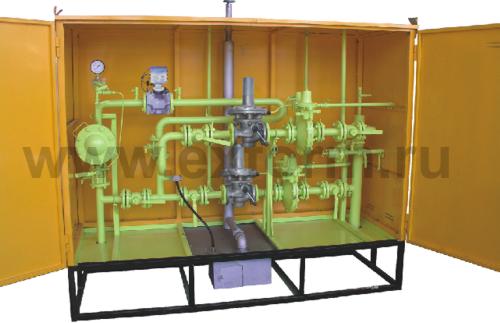

Рис.1. Шкафная газорегуляторная установка УГРШ-50Н(В)-2-ЭК с основной и резрвной линиями редуцирования с узлом учета
| Наименование параметра или размера | УГРШ-50Н-2-ЭК | УГРШ-50В-2-ЭК |
| Регулируемая среда | природный газ ГОСТ 5542 | природный газ ГОСТ 5542 |
| Диапазон входных давлений, МПа | 0,05 - 1,2 | 0,1 - 1,2 |
| Диапазон выходных давлений, МПа | 0,0015 - 0,06 | 0,06 -0,6 |
| Пределы настройки контролируемого давления клапана ПЗК-50:
- нижний предел, МПа - верхний предел, МПа |
0,0003 - 0,003
0,002 - 0,075
|
0,003 - 0,03
0,03 - 0,75
|
| Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа | 0,0005 - 0,07 | 0,06 - 0,7 |
| Стабильность поддержания выходного давления, %, не более | ±5 | ±5 |
| Вид теплоносителя |
продукты сгорания
природного газа | продукты сгорания
природного газа
|
| Тепловая мощность горелки, кВт | 1,85+0,185-0,09 | 1,85+0,185-0,09 |
| Расход газа на горелку, м3/ч | от 0,16 до 0,25 | от 0,16 до 0,25 |
| Время включения горелки, с, не более | 90 | 90 |
| Время отключения горелки
при отключении подачи газа, с, не более | 90 | 90 |
| Соединение с газопроводом:
- вход, мм - выход, мм |
50
80
|
50
80
|
| Габаритные размеры, не более:
- длина, мм - ширина, мм - высота, мм |
2530
980
2250
|
2530
980
2250
|
| Масса, кг, не более | 850 | 850 |
Рис.2. Шкафная газорегуляторная установка УГРШ-50Н(В)-2-ЭК с основной и резрвной линиями редуцирования с узлом учета (габаритная и газовая схемы)
Разрешение № PPC 00-044758 на применение оборудования ООО ПКФ "Экс-Форма" от 18.08.2011
Сертификат соответствия № РОСС RU.АЮ17.Н12387 на установки газорегуляторные ГРУ и установки газорегуляторные шкафные УГРШ различных исполнений, выданный 18.07.2011
