УГРШ-50Н(В)-ЭК
угрш 50 со счетчиком угрш с рдп-50 и счетчиком

Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ-50Н(В)-ЭК
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Установка газорегуляторная шкафная УГРШ-50Н(В) с одной линией редуцирования и байпасом на базе регулятора давления газа прямоточного типа РДП-50Н или РДП-50В с обогревом или без него.

Пропускная способность до 6800 м³/ч. Входящее давление от 0.05 МПА до 1.2 МПа. Выходное давление от 0,0015 до 0,06 МПа.

Установка стабильно работает при сколь угодно малых расходах газа.



Наименование параметра или размераУГРШ-50Н-ЭКУГРШ-50В-ЭК
Регулируемая средаприродный газ ГОСТ 5542природный газ ГОСТ 5542
Диапазон входных давлений, МПа0,05 - 1,20,1 - 1,2
Диапазон выходных давлений, МПа0,0015 - 0,060,06 -0,6
Стабильность поддержания выходного давления, %, не более±5±5
Пределы настройки контролируемого давления клапана ПЗК-50:
- нижний предел, МПа
- верхний предел, МПа

0,0003 - 0,003
0,002 - 0,075

0,003 - 0,03
0,03 - 0,75
Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа0,0005 - 0,070,06 - 0,7
Вид теплоносителяпродукты сгорания природного газапродукты сгорания природного газа
Тепловая мощность горелки, кВт1,85+0,185-0,091,85+0,185-0,09
Расход газа на горелку, м3от 0,16 до 0,25от 0,16 до 0,25
Время включения горелки, с, не более9090
Время отключения горелки при отключении подачи газа, с, не более9090
Соединение с газопроводом
- вход, мм
- выход, мм

50
80

50
80
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

2530
980
2250

2530
980
2250
Масса, кг, не более850850

Пропускная способность ст.м³/ч газорегуляторных установок УГРШ-50Н-ЭК, УГРШ-50В-ЭК

Рвых. МПа Рвход. МПа
0,05 0,06 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2
0,0015-0,005 644 712 937 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,006   710 936 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,007   706 936 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,008   703 935 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,009   699 934 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,01   695 933 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,02   0 918 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,03     893 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,04     859 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,05     811 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,06     0 1401 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,07       1391 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,08       1375 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,09       1352 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,1       1323 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,2       0 1618 2289 2803 3270 3736 4202 4669 5135 5602 6067
0,3         0 1867 2642 3235 3736 4202 4669 5135 5602 6067
0,4           0 2088 2953 3616 4176 4669 5135 5602 6067
0,5             0 2287 3233 3960 4573 5113 5602 6067
0,6               0 2469 3493 4277 4939 5522 6049

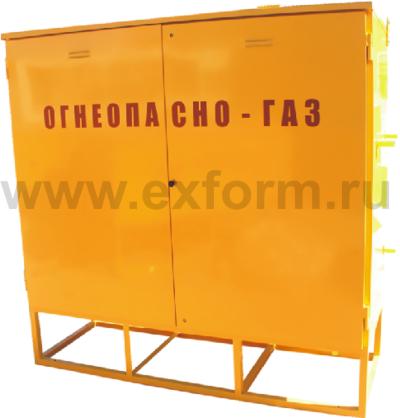

Шкафная установка газорегуляторная УГРШ-50Н(В)-ЭК с одной линией редуцирования, байпасом и узлом учета расхода газа (габаритная и газовая схемы) * Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.

Установка газорегуляторная шкафная УГРШ-50-ЭК (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов, а также для коммерческого учета расхода газа.

Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ 15150.

Установка выпускается с низким и высоким выходным давлением, с измерительными комплексами на базе турбинных СГ 16 М-100 (160, 200, 250, 400, 650) и ротационных RVG-G16 (25, 40, 65, 100, 160, 250) счетчиков.

По индивидуальному заказу возможна установка других типов счетчиков.

Мы имеем возможность спроектировать и изготовить газорегуляторные установки по вашим индивидуальным требованиям.
