Шкафная установка газорегуляторная УГРШ-50-2ДМ с основной и резрвной (двумя) линиями редуцирования

Шкафная установка газорегуляторная УГРШ-50Н(В)-2ДМ с основной и резервной линиями редуцирования на базе регулятора давления газа прямоточного типа РДП-50Н(В) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40^oС до +40^oС). Шкафная установка УГРШ-50Н(В)-2ДМ применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Установка выпускается в восьми исполнениях:

УГРШ-50Н-2ДМ-В - с низким выходным давлением и вертикальным подводом и отводом газа, без обогрева;
УГРШ-50Н-2ДМ-В-О - с низким выходным давлением и вертикальным подводом и отводом газа, с обогревом;
УГРШ-50Н-2ДМ-Г - с низким выходным давлением и горизонтальным подводом и отводом газа, без обогрева;
УГРШ-50Н-2ДМ-Г-О - с низким выходным давлением и горизонтальным подводом и отводом газа, с обогревом;
УГРШ-50В-2ДМ-В - с высоким выходным давлением и вертикальным подводом и отводом газа, без обогрева;
УГРШ-50В-2ДМ-В-О - с высоким выходным давлением и вертикальным подводом и отводом газа, с обогревом;
УГРШ-50В-2ДМ-Г - с высоким выходным давлением и горизонтальным подводом и отводом газа, без обогрева;
УГРШ-50В-2ДМ-Г-О - с высоким выходным давлением и горизонтальным подводом и отводом газа, с обогревом.

Мы имеем возможность спроектировать и изготовить газорегуляторные установки по вашим индивидуальным требованиям, для этого необходимо скачать и заполнить Опросный лист на газорегуляторные установки и пункты

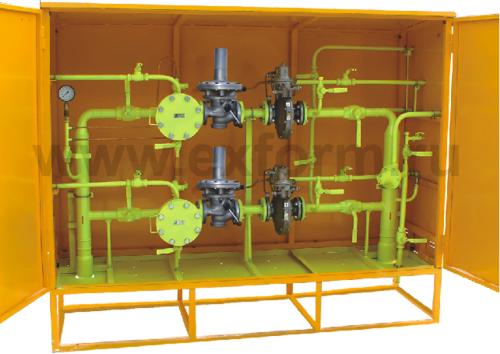

Рис.1. Шкафная установка газорегуляторная УГРШ-50-2ДМ с основной и резервной линиями редуцирования

Установка газорегуляторная шкафная УГРШ-50Н(В)-2ДМ. Основные технические характеристики:

Наименование параметра или размера	УГРШ-50Н-2ДМ	УГРШ-50В-2ДМ
Регулируемая среда	природный газ ГОСТ 5542	природный газ ГОСТ 5542
Диапазон входных давлений, МПа	0,05 - 1,2	0,1 - 1,2
Диапазон выходных давлений, МПа	0,0015 - 0,06	0,06 - 0,6
Пределы настройки контролируемого давления клапана ПЗК-50: - нижний предел, МПа - верхний предел, МПа	0,0003 - 0,003 0,002 - 0,075	0,003 - 0,03 0,03 - 0,75
Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа	0,0005 - 0,07	0,06 - 0,7
Стабильность поддержания выходного давления, %, не более	±5	±5
Соединение с газопроводом: - вход, мм - выход, мм	80 100	80 100
Габаритные размеры, не более: - длина, мм - ширина, мм - высота, мм	2680 820 1950	2680 820 1950
Масса, кг, не более	800	800

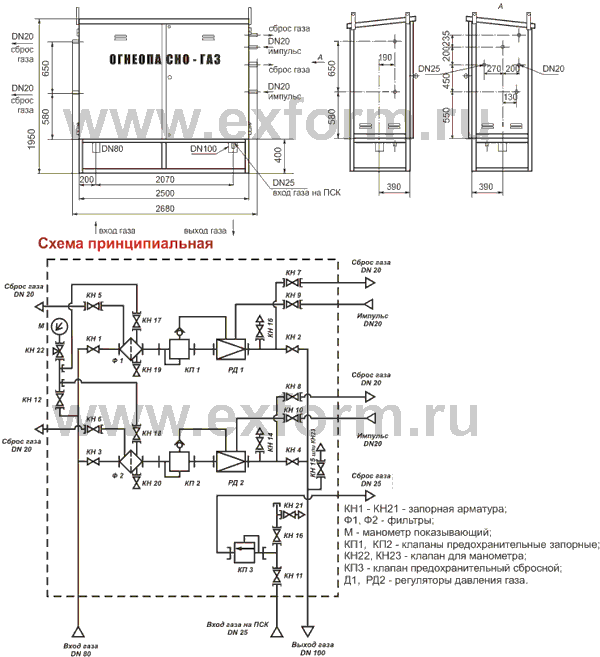

Рис.2. Шкафная установка газорегуляторная УГРШ-50-2ДМ с основной и резервной линиями редуцирования (габаритная и газовая схемы)

Газорегуляторная установка шкафная УГРШ-50Н(В)-2ДМ. Таблица пропускной способности (Q м³/ч):

Рвх., МПа

0,05

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1,0

1,1

1,2

УГРШ-50Н-2ДМ

750

1050

1570

2100

2600

3100

3650

4200

4970

5200

5750

6250

6800

УГРШ-50В-2ДМ
