Модель: УГРШ-50НВ
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

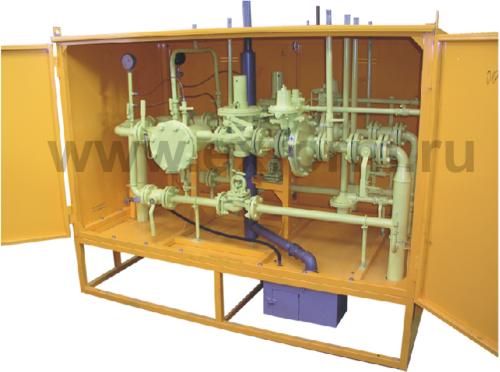

Газорегуляторная установка УГРШ-50НВ выпускается с двумя основными линиями редуцирования газа и двумя байпасами. Установка имеет два выхода газа и предназначена для газоснабжения объектов с различными параметрами выходного давления.

Установка комплектуется регуляторами давления газа РДП-50. Расход каждой линии до 6067 м3/ч, диапазон входных давлений от 0.05 МПа до 1.2 МПа. Установка стабильно работает при любых, в том числе сколь угодно малых расходах газа.

заполнить опросный лист
запросить стоимость
задать вопрос


Наименование параметра или размераУГРШ-50
НВ-О
УГРШ-50
НВ
УГРШ-50
НН-О
УГРШ-50
НН
УГРШ-50
ВВ-О
УГРШ-50
ВВ
Регулируемая среда
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
Диапазон входных давлений
 МПа
0,1-1,20,1-1,20,05 - 1,20,05 - 1,20,1 - 1,20,1 - 1,2
Диапазон выходных давлений
 КПа:
- Рвых первой линии
- Рвых второй линии


1,5 - 60
60 - 600


1,5 - 60
60 - 600


1,5 - 60


1,5 - 60


60 - 600


60 - 600
Пределы настройки
контролируемого давления
клапана ПЗК-50, КПа:
- нижний предел первой линии
- верхний предел первой линии
- нижний предел второй линии
- верхний предел второй линии



0,3 - 3
2 - 7,5
3 - 30
30 - 750



0,3 - 3
2 - 7,5
3 - 30
30 -750



0,3 - 3
2 - 7,5
0,3 - 3
2 - 7,5



0,3 - 3
2 - 7,5
0,3 - 3
02 - 7,5



3 - 30
30 - 750
3 - 30
30 - 750



3 - 30
30 - 750
3 - 30
30 - 750
Диапазон настройки
 сбросного клапана ПСК 25:
- первой линии, КПа
- второй линии, КПа


0,5 - 70
60 - 700


0,5 - 70
60 - 700


0,5 - 70
0,5 - 70


0,5 - 70
0,5 - 70


60 - 700
60 - 700


60 - 700
60 - 700
Стабильность поддержания
 выходного давления
 %, не более
±5±5±5±5±5±5
Тепловая мощность
 горелки кВт
1,85+0,185-0,09-1,85+0,185-0,09-11,85+0,185-0,09-
Расход газа
на горелку, м3
от 0,16 до 0,25-от 0,16 до 0,25-от 0,16 до 0,25-
Время включения горелки
 с, не более
90-90-90-
Время отключения горелки
 при отключении подачи газа
 с, не более
90-90-90-
Соединение с газопроводом:
- вход, мм
- выход, мм

80
80

80
80

80
80

80
80

80
80

80
80
Масса, кг, не более800780800780800780

Пропускная способность ст.м³/ч газорегуляторных установок УГРШ-50НВ, УГРШ-50НН, УГРШ-50ВВ

Рвых. МПа Рвход. МПа
0,05 0,06 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2
0,0015-0,005 644 712 937 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,006   710 936 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,007   706 936 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,008   703 935 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,009   699 934 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,01   695 933 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,02   0 918 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,03     893 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,04     859 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,05     811 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,06     0 1401 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,07       1391 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,08       1375 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,09       1352 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,1       1323 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,2       0 1618 2289 2803 3270 3736 4202 4669 5135 5602 6067
0,3         0 1867 2642 3235 3736 4202 4669 5135 5602 6067
0,4           0 2088 2953 3616 4176 4669 5135 5602 6067
0,5             0 2287 3233 3960 4573 5113 5602 6067
0,6               0 2469 3493 4277 4939 5522 6049
схема угрш-50нв-2 * Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Установка газорегуляторная шкафная УГРШ-50НВ (НН, ВВ) (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ 15150.

Установка выпускается в шести исполнениях:
УГРШ-50НВ-О - с низким и высоким выходным давлением, с обогревом;
УГРШ-50НВ - с низким и высоким выходным давлением, без обогрева;
УГРШ-50НН-О - с двумя разными низкими выходными давлениями, с обогревом;
УГРШ-50НН - с двумя разными низкими выходными давлениями, без обогрева;
УГРШ-50ВВ-О - с двумя разными высокими выходными давлениями, с обогревом;
УГРШ-50ВВ - с двумя разными высокими выходными давлениями, без обогрева;

Пример записи обозначения при заказе:
«Установка газорегуляторная шкафная УГРШ-50НВ-О ТУ 4859-012-12213528-04»
«Установка газорегуляторная шкафная УГРШ-50ВВ ТУ 4859-012-12213528-04».

УСТРОЙСТВО И РАБОТА

Установка состоит из металлического шкафа 1, в котором смонтировано технологическое оборудование 2. Для удобства обслуживания в шкафу с двух сторон имеются дверки, обеспечивающие доступ к технологическому оборудованию. Под днищем расположен обогреватель 3, предназначенный для обогрева установки в холодное время года.

Технологическое оборудование установки состоит из двух линий редуцирования, объединенных общим входным трубопроводом. Каждая линия редуцирования включает в себя рабочую линию и обводную (байпас).

Газ через шаровые краны КН1 и КН3 поступает к фильтрам ФГ-50 Ф1 и Ф2, очищается от механических примесей и поступает к клапанам предохранительным запорным КП1 и КП2, предназначенным для автоматического отключения подачи газа при повышении и понижении выходного давления сверх допустимых значений. От клапанов газ поступает к регуляторам давления газа РД1 и РД2, предназначенным для редуцирования и поддержания выходного давления на заданном уровне независимо от изменения расхода и входного давления.

Для визуального наблюдения за давлением газа на входе и перепада на фильтрах Ф1 и Ф2 предусмотрены манометры М1 и М2 с кранами КН24 и КН17; КН32 и КН30 первой линии редуцирования и КН25, КН34; КН31, КН33 второй линии редуцирования.

Краны КН18 и КН19 служат для слива конденсата из фильтров.
От регуляторов давления газа РД1 и РД2 газ через КН2 и КН4 поступает к потребителю.
Для перекрытия импульсных линий установлены краны КН15 и КН16.
Обводные линии (байпасы) с кранами КН5 и КН6 и вентилями КН28 и КН29 предназначены для бесперебойной работы каждой линии редуцирования в случае ремонта рабочих лиинй.
Для сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы: высокого давления с кранами КН9; КН10; КН13; КН14 и низкого давления с кранами КН11 и КН12.
Сбросные клапаны ПСК-25 КП3 и КП4 служат для аварийного сброса газа в атмосферу через подводящие трубопроводы с кранами КН7 и КН8 и сбросных трубопроводов. Для замера давления и настройки клапанов предназначены краны шаровые ДУ-20 КН20, КН21, КН22 и КН23.

Для замера давления на выходе установлены краны КН26 и КН27: с ниппелем для подключения мановакуумметра (для низкого выходного давления) или штуцера для подключения манометра (для высокого выходного давления).
Для обогрева установки в холодное время года служит обогреватель ОГ, к которому через вентиль КП5 и регулятор давления РД3 поступает газ требуемого давления.
