Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ-50НВ-2
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Газорегуляторная установка УГРШ-50НВ-2 изготовлена на базе четырех регуляторов давления газа РДП-50 и предназначена для газоснабжения объектов с разными параметрами настройки выходного давления. Установка имеет два выхода, на каждый из которых предусмотрена основная и резервная линия редуцирования. Максимальный расход газа на одной линии до 6067 м³/ч.

Срок службы данной установки составляет 35 лет, гарантия на изделие - 36 месяцев.

заполнить опросный лист
запросить стоимость
задать вопрос


Наименование параметра или размераУГРШ-50НВ-2*-50НВ-2-О*-50НН-2*-50НН-2-О*-50ВВ-2*-50ВВ-2-О
Регулируемая средаПриродный газ
ГОСТ 5542
Природный газ
ГОСТ 5542
Природный газ
ГОСТ 5542
Природный газ
ГОСТ 5542
Природный газ
ГОСТ 5542
Природный газ
ГОСТ 5542
Диапазон входных давлений, МПа0,1 - 1,20,1 - 1,20,05 - 1,20,05 - 1,20,1 - 1,20,1 - 1,2
Диапазон выходных давлений, КПа
- на первой линии
- на второй линии


1,5 - 60
60 - 600


1,5 - 60
60 - 600


1,5 - 60
1,5 - 60


1,5 - 60
1,5 - 60


60 - 600
60 - 600


60 - 600
60 - 600
Пределы настройки давления ПЗК-50, КПа
- нижний предел первой линии
- верхний предел первой линии
- нижний предел второй линии
- верхний предел второй линии


0,3 - 3
2 - 7,5
3 - 30
30 - 750
0,3 - 3
2 - 7,5
3 - 30
30 - 750
0,3 - 3
2 - 7,5
0,3 - 3
2 - 7,5
0,3 - 3
2 - 7,5
0,3 - 3
2 - 7,5
3 - 30
30 - 750
3 - 30
30 - 750
3 - 30
30 - 750
3 - 30
30 - 750
Диапазон настройки
предохранительного
сбросного клапана ПСК 25
, КПа
- первой линии
- второй линии



0,5 - 70
60 - 700



0,5 - 70
60 - 700



0,5 - 70
0,5 - 70



0,5 - 70
0,5 - 70



60 - 700
60 - 700



60 - 700
60 - 700
Стабильность поддержания
выходного давления, %, не более
±5±5±5±5±5±5
Вид теплоносителя-Продукты сгорания природного газа-Продукты сгорания природного газа-Продукты сгорания природного газа
Тепловая мощность горелки, кВт-1,85+0,185-0,09-1,85+0,185-0,09-1,85+0,185-0,09
Расход газа на горелку, м3-от 0,16 до 0,25-от 0,16 до 0,25-от 0,16 до 0,25
Время включения горелки, с, не более-90-90-90
Время выключения горелки
при прекращении подачи газа, с, не более
-90-90-90
Соединение с газопроводом
- вход DN, мм
- выход DN, мм

80
100

80
100

80
100

80
100

80
100

80
100
Масса, кг, не более116012001160120011601200
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм


2245
1150
2150


2245
1150
2150


2245
1150
2150


2245
1150
2150


2245
1150
2150


2245
1150
2150

Пропускная способность ст.м³/ч газорегуляторных установок УГРШ-50НВ-2, УГРШ-50НН-2 УГРШ-50ВВ-2

Рвых. МПа Рвход. МПа
0,05 0,06 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2
0,0015-0,005 644 712 937 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,006   710 936 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,007   706 936 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,008   703 935 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,009   699 934 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,01   695 933 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,02   0 918 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,03     893 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,04     859 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,05     811 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,06     0 1401 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,07       1391 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,08       1375 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,09       1352 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,1       1323 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,2       0 1618 2289 2803 3270 3736 4202 4669 5135 5602 6067
0,3         0 1867 2642 3235 3736 4202 4669 5135 5602 6067
0,4           0 2088 2953 3616 4176 4669 5135 5602 6067
0,5             0 2287 3233 3960 4573 5113 5602 6067
0,6               0 2469 3493 4277 4939 5522 6049

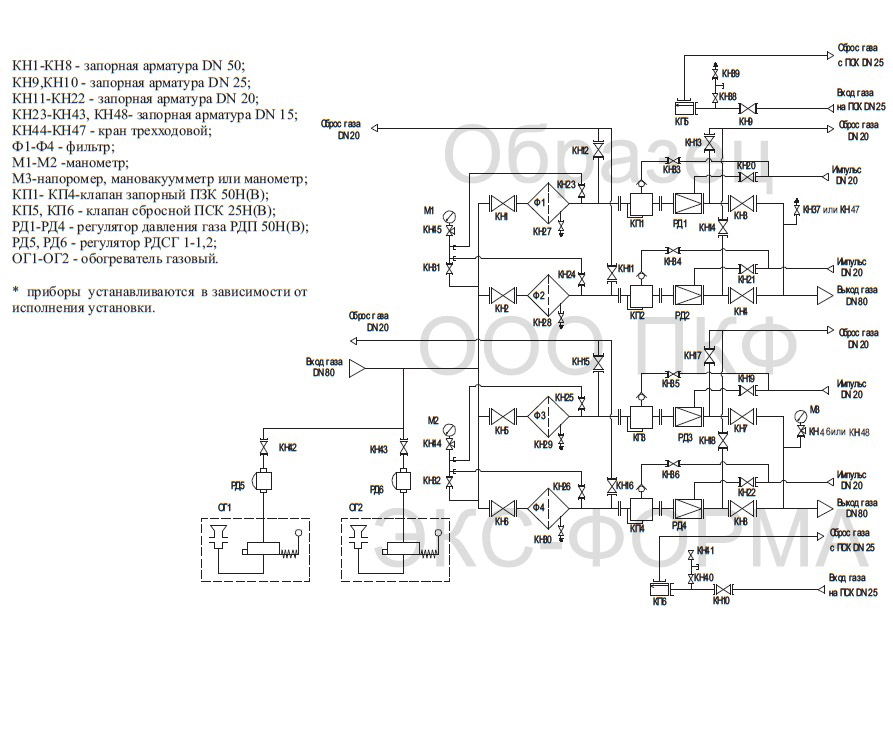

схема угрш-50нв-2

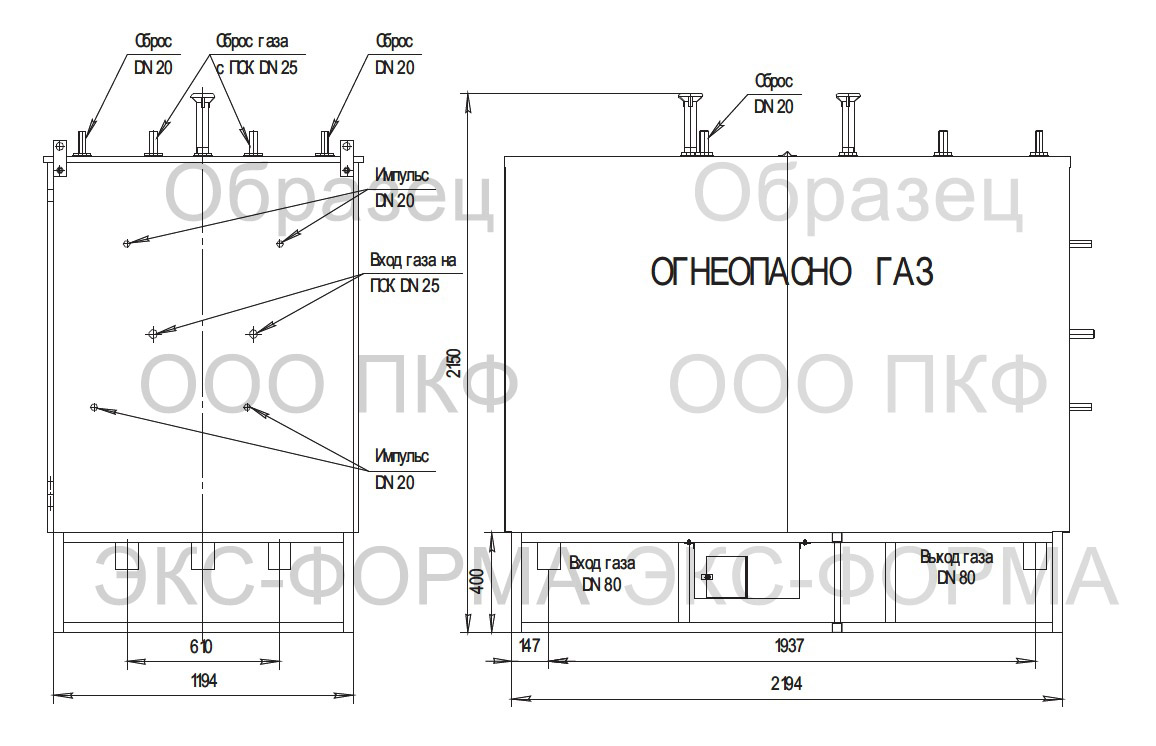

схема угрш-50нв-2

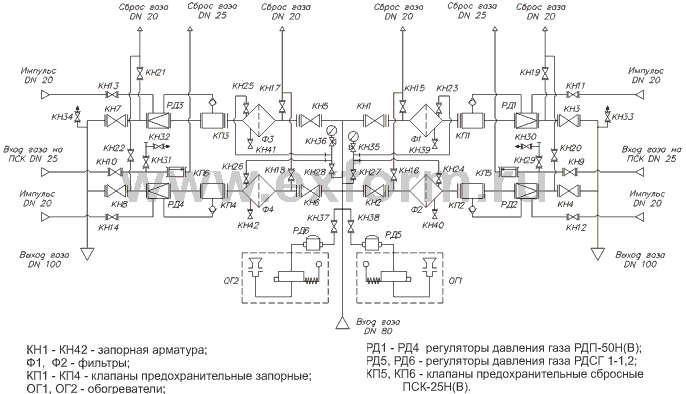

* Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.

Установка газорегуляторная шкафная УГРШ-50НВ(НН,ВВ)-2 с двумя основными и двумя резервными линиями редуцирования на базе регулятора давления газа прямоточного типа РДП-50Н(В) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ 15150 (от -40°С до +45°С).

   Установка газорегуляторная УГРШ-50НВ(НН,ВВ)-2 применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Установка выпускается в шести исполнениях:

- УГРШ-50НВ-2-О - с низким и высоким выходными давлениями, с обогревом;
- УГРШ-50НВ-2 - с низким и высоким выходными давлениями, без обогрева;
- УГРШ-50НН-2-О - с двумя разными низкими выходными давлениями, с обогревом;
- УГРШ-50НН-2 - с двумя разными низкими выходными давлениями, без обогрева;
- УГРШ-50ВВ-2-О - с двумя разными высокими выходными давлениями, с обогревом;
- УГРШ-50ВВ-2 - с двумя разными высокими выходными давлениями, без обогрева.

Каждая из четырех линий редуцирования состоит из крана шарового газового на входе ДУ-50, фильтра ФГ-50, клапана запорного ПЗК-50, регулятора давления газа РДП-50, крана шарового газового ДУ-80 на выходе, сбросного клапана ПСК-25, системы продувочных газопроводов и контрольных приборов.

   Мы имеем возможность спроектировать и изготовить газорегуляторные установки по вашим индивидуальным требованиям.
