Шкафная газорегуляторная установка УГРШ 50-2 с основной и резрвной (двумя) линиями редуцирования

Установка газорегуляторная шкафная УГРШ-50Н(В)-2 с основной и резервной линиями редуцирования на базе регулятора давления газа прямоточного типа РДП-50Н(В) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40^oС до +40^oС). Газорегуляторная установка УГРШ-50Н(В)-2 применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Установка выпускается в четырех исполнениях:

• УГРШ-50Н-2-О - с низким выходным давлением, с обогревом;
• УГРШ-50Н-2 - с низким выходным давлением, без обогрева;
• УГРШ-50В-2-О - с высоким выходным давлением, с обогревом;
• УГРШ-50В-2 - с высоким выходным давлением, без обогрева.

Мы имеем возможность спроектировать и изготовить газорегуляторные установки по вашим индивидуальным требованиям, для этого необходимо скачать и заполнить Опросный лист на газорегуляторные установки и пункты

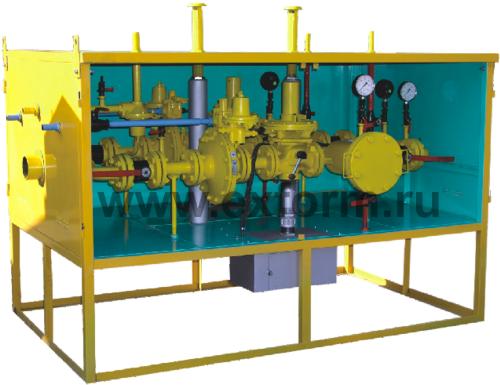

Рис.1. Шкафная установка газорегуляторная УГРШ-50-2 с основной и резервной линиями редуцирования (с обогревом)

Наименование параметра или размера	УГРШ-50Н-2-О	УГРШ-50Н-2	УГРШ-50В-2-О	УГРШ-50В-2
Регулируемая среда	природный газ ГОСТ 5542	природный газ ГОСТ 5542	природный газ ГОСТ 5542	природный газ ГОСТ 5542
Диапазон входных давлений, МПа	0,05 - 1,2	0,05 - 1,2	0,1 - 1,2	0,1 - 1,2
Диапазон выходных давлений, МПа	0,0015 - 0,06	0,0015 - 0,06	0,06 - 0,6	0,06 - 0,6
Пределы настройки контролируемого давления клапана ПЗК-50: - нижний предел, МПа - верхний предел, МПа	0,0003 - 0,003 0,002 - 0,075	0,0003 - 0,003 0,002 - 0,075	0,003 - 0,03 0,03 - 0,75	0,003 - 0,03 0,03 - 0,75
Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа	0,0005 - 0,07	0,0005 - 0,07	0,06 - 0,7	0,06 - 0,7
Стабильность поддержания выходного давления, %, не более	±5	±5	±5	±5
Вид теплоносителя	продукты сгорания природного газа	-	продукты сгорания природного газа	-
Тепловая мощность горелки, кВт	1,85+0,185-0,09	-	1,85+0,185-0,09	-
Расход газа на горелку, м3/ч	от 0,16 до 0,25	-	от 0,16 до 0,25	-
Время включения горелки, с, не более	90	-	90	-
Время отключения горелки при отключении подачи газа, с, не более	90	-	90	-
Соединение с газопроводом: - вход, мм - выход, мм	80 100	80 100	80 100	80 100
Габаритные размеры, не более: - длина, мм - ширина, мм - высота, мм	2160 1250 1600	2160 1250 1390	2160 1250 1600	2160 1250 1390
Масса, кг, не более	600	600	600	600

Рис.2. Шкафная установка газорегуляторная УГРШ-50-2 с основной и резервной линиями редуцирования (габаритная и принципиальная схемы)

Рвх., МПа	0,05	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2
УГРШ-50Н-2	750	1050	1570	2100	2600	3100	3650	4200	4970	5200	5750	6250	6800
УГРШ-50В-2		1050	1570	2100	2600	3100	3650	4200	4970	5200	5750	6250	6800
