Установка газорегуляторная шкафная УГРШ-50В-2М
с основной и резервной линиями редуцирования с регулятором и монитором сконструирована на базе регулятора давления газа прямоточного типа
РДП-50В.
Установка газорегуляторная шкафная УГРШ-50В-2М
предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа, а также защиты потребителя при повышении выходного давления без прекращения подачи газа в системах газоснабжения.
Условия эксплуатации газорегуляторной установки должны соответствовать климатическому исполнению У1 ГОСТ 15150 (от -40oС до +40oС).
Мы имеем возможность спроектировать и изготовить газорегуляторные установки по вашим индивидуальным требованиям.
При заказе шкафной газорегуляторной установки УГРШ-50В-2М необходимо заполнить опросный лист (ссылка на опросный лист - внизу страницы).

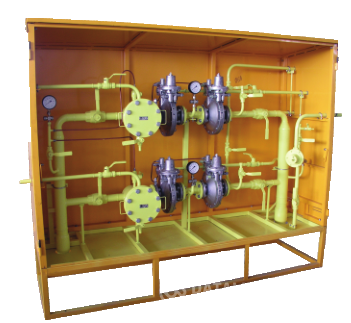

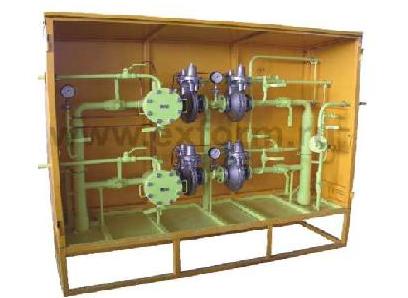

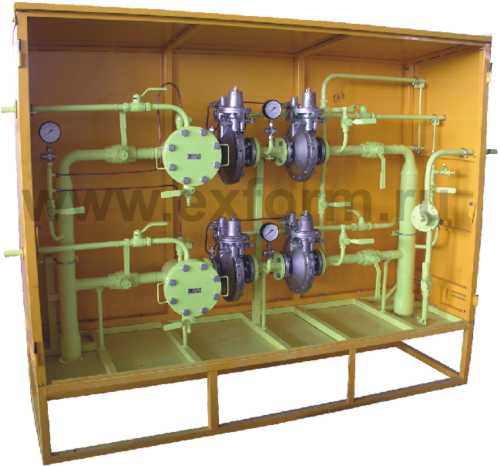

Рис.1. Установка газорегуляторная шкафная УГРШ-50В-2М с основной и резервной линиями редуцирования с регулятором и монитором
Установка газорегуляторная шкафная УГРШ-50В-2М с основной и резервной линиями редуцирования с регулятором и монитором. Основные технические характеристики:
| Наименование параметра или размера |
УГРШ-50В-2М |
| Регулируемая среда |
природный газ ГОСТ 5542 |
| Диапазон входных давлений, МПа |
0,1 - 1,2 |
| Диапазон настройки выходного давления, МПа |
0,06 - 0,6 |
| Пределы настройки контролируемого давления монитора, МПа |
0,05 - 0,6 |
| Диапазон настройки предохранительного сбросного клапана, МПа |
0,06 - 0,7 |
| Стабильность поддержания выходного давления, не более |
±5% |
Соединение с газопроводом: - вход DN, мм - выход DN, мм |
80 100 |
Габаритные размеры, не более: - длина, мм - ширина, мм - высота, мм |
2680 820 1950 |
| Масса, кг, не более |
800 |

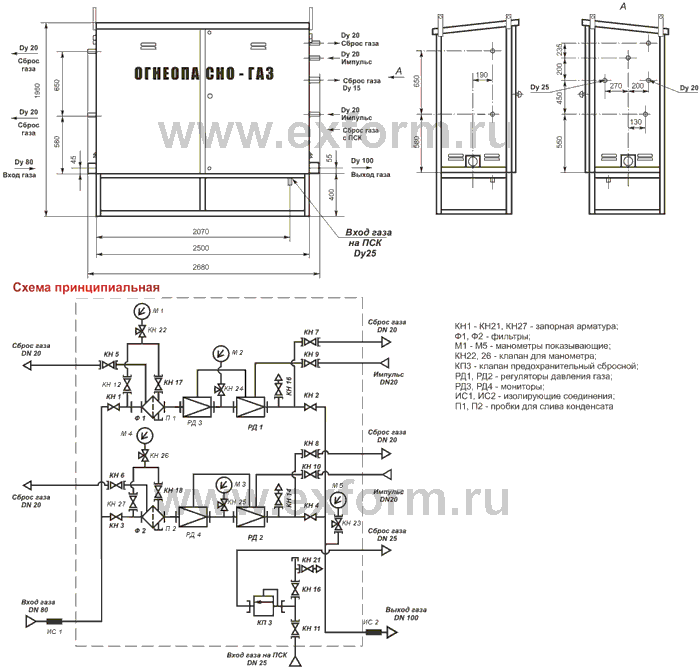

Рис.2. Установка газорегуляторная шкафная УГРШ-50В-2М с основной и резервной линиями редуцирования с регулятором и монитором (габаритная и газовая схемы)
Установка газорегуляторная шкафная УГРШ-50В-2М. Пропускная способность регулятора, Q м3/ч:
| Рвх., МПа |
0,05 |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
1,1 |
1,2 |
| РДП-50В |
|
1050 |
1570 |
2100 |
2600 |
3100 |
3650 |
4200 |
4970 |
5200 |
5750 |
6250 |
6800 |
