Установка газорегуляторная шкафная УГРШ-50А-2 с двумя линиями редуцирования на базе РДП с конвекторным отоплением
Установка газорегуляторная шкафная УГРШ-50А-2 с основной и резервной линиями редуцирования на базе регулятора давления газа прямоточного типа РДП-50Н(В), с конвекторным отоплением предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40oС до +40oС).
Мы имеем возможность спроектировать и изготовить газорегуляторные установки по вашим индивидуальным требованиям.

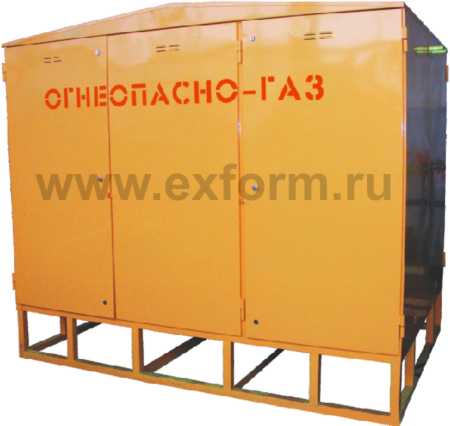

Установка газорегуляторная шкафная УГРШ-50А-2 с основной и резервной линиями редуцирования на базе РДП с конвекторным отоплением
| Наименование параметра или размера | УГРШ-50А-2 |
| Регулируемая среда | природный газ ГОСТ 5542 |
| Диапазон входных давлений, МПа | 0,05 - 1,2 |
| Диапазон выходных давлений, МПа | 0,0015 - 0,6 |
| Стабильность поддержания выходного давления, не более | ±5% |
| Соединение с газопроводом:
- вход DN, мм - выход DN, мм |
50
80
|
| Габаритные размеры:
- длина, мм - ширина, мм - высота, мм |
1950
1100
1600
|
Рис.2. Установка газорегуляторная шкафная УГРШ-50А-2 с основной и резервной линиями редуцирования на базе РДП с конвекторным отоплением (габаритная и газовая схемы)
Опросный лист на газорегуляторные установки и пункты
Разрешение № PPC 00-044758 на применение оборудования ООО ПКФ "Экс-Форма" от 18.08.2011.
Сертификат соответствия № РОСС RU.АЮ17.Н12387 на установки газорегуляторные ГРУ и установки газорегуляторные шкафные УГРШ различных исполнений, выданный 18.07.2011
