УГРШ-100Н(В)-2

Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ-100Н(В)-2
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Газорегуляторная установка УГРШ-100Н(В)-2 выпускается с основной и резервной линиями редуцирования газа и предназначена для газоснабжения объектов с максимальным расходом газа до 25.000 м3/ч с низким, средним или высоким выходным давлением.

Установка УГРШ-100 выполнена на базе регулятора РДП-100, который позволяет ей работать даже на самых малых расходах газа, а комплектация предохранительным клапаном ПЗК-100 обеспечивает надежную защиту от перепадов давления, одновременно исключая ложные срабатывания запорного устройства.

заполнить опросный лист
запросить стоимость
задать вопрос


Наименование параметра или размера УГРШ-100Н-2-О УГРШ-100Н-2 УГРШ-100В-2-О УГРШ-100В-2
Регулируемая среда природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
Диапазон входных давлений, МПа 0,05 - 1,2 0,05 - 1,2 0,1 - 1,2 0,1 - 1,2
Диапазон выходных давлений, МПа 0,0015 - 0,06 0,0015 - 0,06 0,06 - 0,6 0,06 - 0,6
Пределы настройки давления
клапана ПЗК-100, МПа:
- нижний предел
- верхний предел

0,0003 - 0,003
0,002 - 0,075

0,0003 - 0,003
0,002 - 0,075

0,003 - 0,03
0,03 - 0,75

0,003 - 0,03
0,03 - 0,75
Стабильность поддержания
выходного давления, %, не более
±5 ±5 ±5 ±5
Вид теплоносителя продукты сгорания
природного газа
- продукты сгорания
природного газа
-
Тепловая мощность горелки, кВт 1,85+0,185-0,09 - 1,85+0,185-0,09 -
Расход газа на горелку, м3 от 0,16 до 0,25 - от 0,16 до 0,25 -
Время включения горелки, с, не более 90 - 90 -
Время выключения горелки
сек., не более
90 - 90 -
Соединение с газопроводом:
- вход DN, мм
- выход DN, мм

100
150

100
150

100
150

100
150
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

3150
1280
2150

3150
1280
1940

3150
1280
2150

3150
1280
1940
Масса, кг, не более 1750 1650 1750 1650
РДП 100Н/В. Пропускная способность ст.м³
Рвых. МПа Рвход. МПа
0,05 0,06 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2
0,0015-0,005 2580 2852 3749 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,006   2839 3746 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,007   2826 3743 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,008   2812 3741 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,009   2797 3737 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,01   2783 3733 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,02   0 3675 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,03     3576 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,04     3435 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,05     3244 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,06     0 5606 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,07       5567 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,08       5502 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,09       5411 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,1       5292 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,2       0 6475 9157 11215 13081 14946 16810 18676 20541 22406 24272
0,3         0 7472 10568 12943 14946 16810 18676 20541 22406 24272
0,4           0 8352 11812 14466 16704 18676 20541 22406 24272
0,5             0 9147 12936 15843 18295 20454 22406 24272
0,6               0 9879 13971 17111 19757 22089 24198

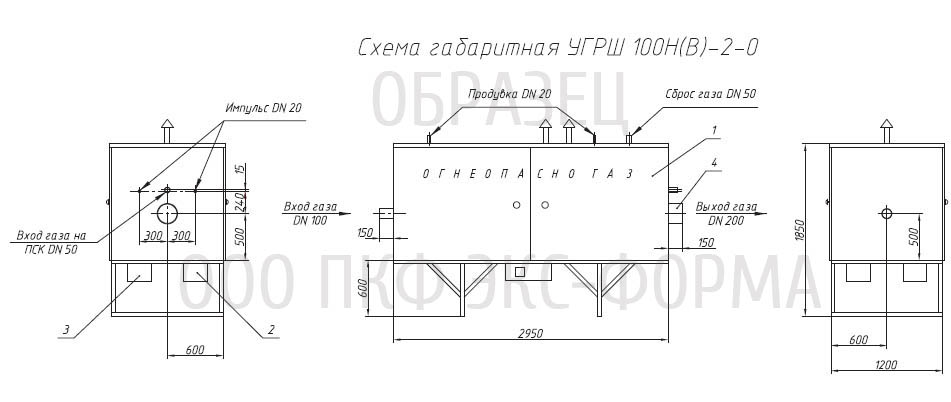

габаритная схема угрш-100н(в)-2

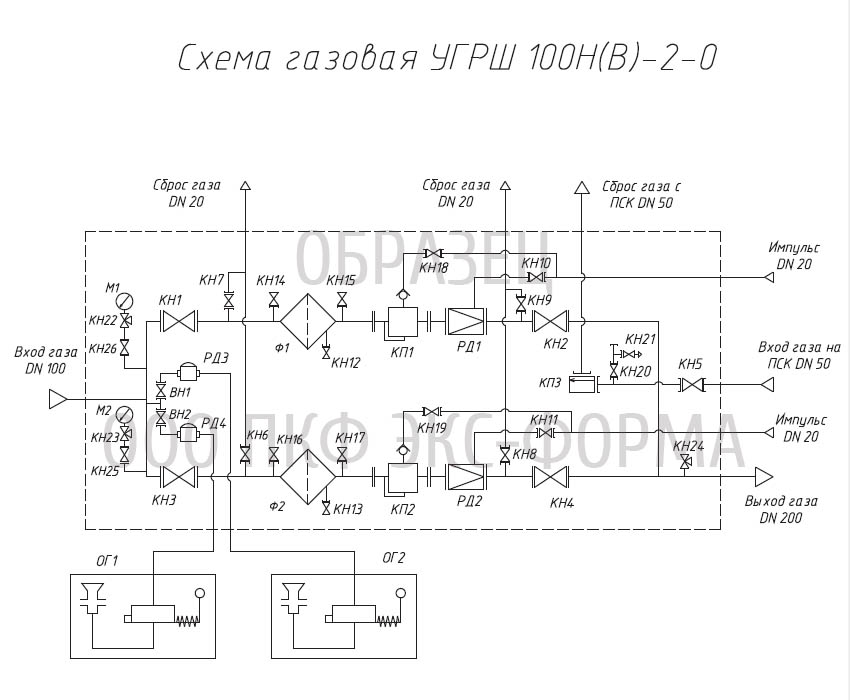

газовая схема угрш-100н(в)-2

* Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.

Установка состоит из металлического шкафа, в котором смонтировано технологическое оборудование. Для удобства обслуживания в шкафу с двух сторон имеются дверки, обеспечивающие доступ к технологическому оборудованию. Для обогрева установки в холодное время года предназначены два обогревателя (газогорелочные устройства).

Линия редуцирования состоит из:

1) крана шарового ДУ-100 на входе;
2) фильтра ФГ-100 с индикатором перепада давления и краном для слива конденсата из фильтра.
3) клапана предохранительного запорного ПКН-100, предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;
4) регулятора давления газа РДП-100, предназначенного для снижения давления газа и поддержания его на постоянном уровне;
5) шарового крана ГШК ДУ-100 на выходе;
4) импульсного трубопровода.

Обводная (байпасная) линия состоит из крана КН1 на входе, крана регулирующего КН2 на выходе. Для замера давления предусмотрен манометр М3 с клапаном КН12.
Для аварийного сброса газа в атмосферу предусмотрен клапан предохранительный сбросной КП3 с краном КН5. Для замера давления и настройки клапана КП3 предназначены краны КН20 и КН21.
Для замера давления на выходе предусмотрен клапан КН24 (для поключения манометра) или кран КН24 с ниппелем для подключения мановакууметра (для низкого выходного давления). Для сброса газа в атмосферу при поведении ремонтных работ предусмотрены продувочные трубопроводы с кранами КН6, КН7 и КН8.

Для обогрева установки в холодное время года служат два обогревателя (ГГУ) ОГ1 и ОГ2 к которым через вентили ВН1, ВН2 и регуляторы давления газа РД3 и РД4 поступает газ требуемого давления.
