УГРШ-100Н(В)-2ДМ
УГРШ-100Н(В)-2ДМ УГРШ-100Н(В)-2ДМ

Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ-100Н(В)-2ДМ
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Газорегуляторная установка УГРШ-100Н(В)-2ДМ выпускается с основной и резервной линиями редуцирования газа и предназначена для газоснабжения объектов с максимальным расходом газа до 24.270 м3/ч с низким или высоким выходным давлением.

Установка УГРШ-100 выполнена на базе регулятора РДП-100, который позволяет ей работать даже на самых малых расходах газа, а комплектация предохранительным клапаном ПЗК-100 исключает ложные срабатывания запорного устройства.

заполнить опросный лист
запросить стоимость
задать вопрос


Наименование УГРШ-100Н-2ДМ-О УГРШ-100Н-2ДМ     УГРШ-100В-2ДМ-О УГРШ-100В-2ДМ
Регулируемая среда природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
Диапазон входных давлений, МПа 0,05 - 1,2 0,05 - 1,2 0,1 - 1,2 0,1 - 1,2
Диапазон выходных давлений, МПа 0,0015 - 0,06 0,0015 - 0,06 0,06 - 0,6 0,06 - 0,6
Пределы настройки ПЗК-100, МПа:
- нижний предел
- верхний предел

0,0003 - 0,003
0,002 - 0,075

0,0003 - 0,003
0,002 - 0,075

0,003 - 0,03
0,03 - 0,75

0,003 - 0,03
0,03 - 0,75
Стабильность поддержания выходного давления, %, не более ±5 ±5 ±5 ±5
Вид теплоносителя природный газ ГОСТ 5542
- продукты сгорания
природного газа
-
Тепловая мощность горелки, кВт 1,85+0,185-0,09 - 1,85+0,185-0,09 -
Расход газа на горелку, м3 от 0,16 до 0,25 - от 0,16 до 0,25 -
Время включения горелки, с, не более 90 - 90 -
Время выключения горелки при прекращении подачи газа, с, не более 90 - 90 -
Соединение с газопроводом:
- вход DN, мм
- выход DN, мм

100
150

100
150

100
150

100
150
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

3150
1280
2150

3150
1280
1940

3150
1280
2150

3150
1280
1940
Масса, кг, не более 1750 1650 1750 1650

Пропускная способность установок, загрузка 80%


РДП-100Н(В) Пропускная способность ст.м3/ч -20%
Рвых. МПа Рвход. МПа
0,05 0,06 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2
0,0015-0,005 2428 2684 3528 5289 7045 8800 10555 12311 14066 15822 17578 19333 21088 22844
0,006 2672 3526 5289
7045
8800
10555
12311
14066
15822
17578
19333
21088
22844
0,007 2660 3523 5289
7045
8800
10555
12311
14066
15822
17578
19333
21088
22844
0,008 2646 3521 5289
7045
8800
10555
12311
14066
15822
17578
19333
21088
22844
0,009 2633 3518 5289
7045
8800
10555
12311
14066
15822
17578
19333
21088
22844
0,01 2619 3514 5289
7045
8800
10555
12311
14066
15822
17578
19333
21088
22844
0,02 0 3458 5289
7045
8800
10555
12311
14066
15822
17578
19333
21088
22844
0,03 3366 5289
7045
8800
10555
12311
14066
15822
17578
19333
21088
22844
0,04 3233 5289
7045
8800
10555
12311
14066
15822
17578
19333
21088
22844
0,05 3054 5289
7045
8800
10555
12311
14066
15822
17578
19333
21088
22844
0,06 0 5276
7045
8800
10555
12311
14066
15822
17578
19333
21088
22844
0,07 5239 7045
8800
10555
12311
14066
15822
17578
19333
21088
22844
0,08 5178 7045
8800
10555
12311
14066
15822
17578
19333
21088
22844
0,09 5039 7045
8800
10555
12311
14066
15822
17578
19333
21088
22844
0,1 4981 7045
8800
10555
12311
14066
15822
17578
19333
21088
22844
0,2 0 6094 8618 10555
12311
14066
15822
17578
19333
21088
22844
0,3 0 7033 9946 12182 14066
15822
17578
19333
21088
22844
0,4 0 7861 11117 13615 15722
17578
19333
21088
22844
0,5 0 8609 12175 14911 17218 19250 21088
22844
0,6 0 9298 13149 16104 18595 20790 22744
РДП-100/1Н(В) Пропускная способность ст.м3/ч -20%
Рвых. МПа Рвход. МПа
0,05 0,06 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2
0,0015-0,005 1942 2147 2882 4231 5636 7040 8444 9849 11253 12658 14062 15466 16870 18275
0,006 2138 2881 4231
5636
7040
8444
9849
11253
12658
14062
15466
16870
18275
0,007 2128 2818 4231
5636
7040
8444
9849
11253
12658
14062
15466
16870
18275
0,008 2117 2817 4231
5636
7040
8444
9849
11253
12658
14062
15466
16870
18275
0,009 2106 2814 4231
5636
7040
8444
9849
11253
12658
14062
15466
16870
18275
0,01 2095 2811 4231
5636
7040
8444
9849
11253
12658
14062
15466
16870
18275
0,02 0 2766 4231
5636
7040
8444
9849
11253
12658
14062
15466
16870
18275
0,03 2693 4231
5636
7040
8444
9849
11253
12658
14062
15466
16870
18275
0,04 2586 4231
5636
7040
8444
9849
11253
12658
14062
15466
16870
18275
0,05 2443 4231
5636
7040
8444
9849
11253
12658
14062
15466
16870
18275
0,06 0 4221 5636
7040
8444
9849
11253
12658
14062
15466
16870
18275
0,07 4191 5636
7040
8444
9849
11253
12658
14062
15466
16870
18275
0,08 4142 5636
7040
8444
9849
11253
12658
14062
15466
16870
18275
0,09 4074 5636
7040
8444
9849
11253
12658
14062
15466
16870
18275
0,1 3985 5636 7040 8444 9849
11253
12658
14062
15466
16870
18275
0,2 0 4875 6894 8444
9849
11253
12658
14062
15466
16870
18275
0,3 0 5626 7957 9746 11253
12658
14062
15466
16870
18275
0,4 0 6289 8894 10892 12578 14062
15466
16870
18275
0,5 0 6887 9740 11929 13774 15400 16870
182753
0,6 0 7438 10519 12883 14876 16632 4555
РДП-100/2Н(В) Пропускная способность ст.м3/ч -20%
Рвых. МПа Рвход. МПа
0,05 0,06 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2
0,0015-0,005 1457 1610 2117 3174 4227 5280 6333 7386 8440 9493 10546 11600 12653 13706
0,006 1603 2115 3174
4227
5280
6333
7386
8440
9493
10546 11600
12653
13706
0,007 1596 2114 3174
4227
5280
6333
7386
8440
9493
10546
11600
12653
13706
0,008 1588 21133174 4227
5280
6333
7386
8440
9493
10546
11600
12653
13706
0,009 1580 2110 3174
4227
5280
6333
7386
8440
9493
10546
11600
12653
13706
0,01 1571 2108 3174
4227
5280
6333
7386
8440
9493
10546
11600
12653
13706
0,02 0 2075 3174
4227
5280
6333
7386
8440
9493
10546
11600
12653
13706
0,03 2019 3174
4227
5280
6333
7386
8440
9493
10546
11600
12653
13706
0,04 1940 3174
4227
5280
6333
7386
8440
9493
10546
11600
12653
13706
0,05 1832 3174
4227
5280
6333
7386
8440
9493
10546
11600
12653
13706
0,06 0 3166 4227
5280
6333
7386
8440
9493
10546
11600
12653
13706
0,07 3143 4227
5280
6333
7386
8440
9493
10546
11600
12653
13706
0,08 3107 4227
5280
6333
7386
8440
9493
10546
11600
12653
13706
0,09 3056 4227
5280
6333
7386
8440
9493
10546
11600
12653
13706
0,1 2989 4227
5280
6333
7386
8440
9493
10546
11600
12653
13706
0,2 0 3657 5171 6333
7386
8440
9493
10546
11600
12653
13706
0,3 0 4220 5968 7309 8440
9493
10546
11600
12653
13706
0,4 0 4117 6670 8169 9433 10546
11600
12653
13706
0,5 0 5166 7305 8946 10331 11500 12653
13706
0,6 0 5578 7890 9662 11157 12474 13665

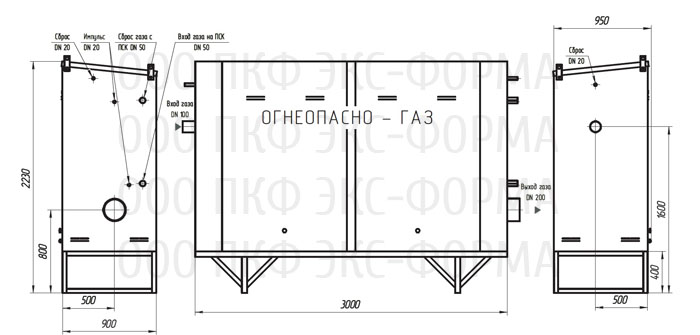

габаритная схема угрш-100н(в)-2ДМ

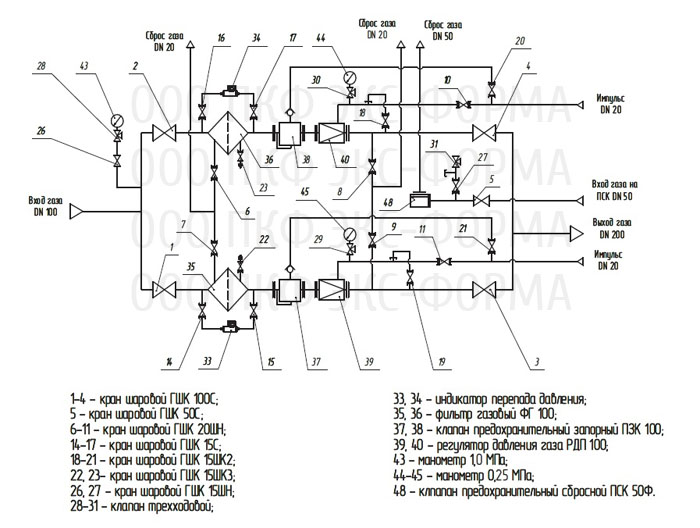

газовая схема угрш-100н(в)-2ДМ

* Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.

Установка состоит из металлического шкафа, в котором смонтировано технологическое оборудование. Для удобства обслуживания в шкафу с двух сторон имеются дверки, обеспечивающие доступ к технологическому оборудованию. Для обогрева установки в холодное время года предназначены два обогревателя (газогорелочные устройства).

Линия редуцирования состоит из:

1) крана шарового ДУ-100 на входе;
2) фильтра ФГ-100 с индикатором перепада давления и краном для слива кондентаса из фильтра.
3) клапана предохранительного запорного ПКН-100, предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;
4) регулятора давления газа РДП-100, предназначенного для снижения давления газа и поддержания его в заданных пределах;
5) крана ГШК Ду-100 фланцевого на выходе;
4) импульсного трубопровода с кранами КН11, КН19.

Обводная (байпасная) линия состоит из крана КН1 на входе, крана регулирующего КН2 на выходе. Для замера давления предусмотрен манометр М3 с клапаном КН12.
Для аварийного сброса газа в атмосферу предусмотрен клапан предохранительный сбросной КП3 с краном КН5. Для замера давления и настройки клапана КП3 предназначены краны КН20 и КН21.
Для замера давления на выходе предусмотрен клапан КН24 (для поключения манометра) или кран КН24 с ниппелем для подключения мановакууметра (для низкого выходного давления). Для сброса газа в атмосферу при поведении ремонтных работ предусмотрены продувочные трубопроводы с кранами КН6, КН7 и КН8.

Для обогрева установки в холодное время года служат два обогревателя (ГГУ) ОГ1 и ОГ2 к которым через вентили ВН1, ВН2 и регуляторы давления газа РД3 и РД4 поступает газ требуемого давления.
