Задвижки клиновые чугунные

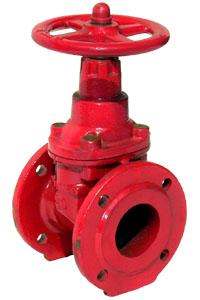

  чугунные задвижки Чугунные задвижки предназначены для установки на технологических линиях в качестве запорного устройства.

   По исполнению запорного органа чугунные задвижки изготавливаются с затвором, что значительно снижает вероятность заклинивания затвора чугунной задвижки при колебаниях температуры рабочей среды.  Задвижки чугунные - имеют широкое распространение и применяются для трубопроводов с условным диаметром прохода от 50мм до 3000мм (Ду 50-3000).

   Отличительным качеством задвижек являются простота конструкции и малое гидравлическое сопротивление. Вышеперечисленные качества и обуславливают их широкое применение для магистральных трубопроводов, через которые постоянно с большой скоростью движется жидкая среда.

   Задвижки представляют собой разновидность трубопроводной арматуры, назначение которой перекрывать и открывать поток пара или жидкости. В отличие от кранов, механизм действия задвижек возвратно-поступательный, движение осуществляется перпендикулярно потоку.


Технические характеристики чугунных задвижек:

Диаметр номинальный, DN, мм : 50,80,100,150,200,250
Давление номинальное PN, МПа (кг/кв.см) : 1,6 (16)
Класс герметичности затвора : А ,В,С по ГОСТ 9544-93
Управление : ручное (от маховика)исоединение к трубопроводу : фланцевое
Направление подачи среды : с любой стороны магистральных фланцев
Установочное положение на трубопроводе : любое (кроме маховиком вниз)
Температура окружающей среды, °С : от -40 до +40
Температура рабочей среды, °С : от -40 до +425
Характеристика рабочей среды : Вода, пар нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой
Присоединительные размеры и размеры уплотнительных поверхностей корпуса : исп.1 ГОСТ 12815-80

Модели чугунных задвижек




   В зависимости от конфигурации задвижки могут быть полнопроходными либо суженными. Полнопроходные задвижки (стандартный Ду задвижек) имеют больший диаметр, чем суженные, и отличаются меньшим гидравлическим сопротивлением.

Производимые чугунные задвижки

Наименование задвижекDN, ммРабочая среда
30ч6бр / 31ч6бр / 31ч12вч фл.50; 80; 100; 125; 150; 200; 250;
300; 350; 400
вода и пар на Ру 10, t=225oС
30ч3бр (МТР)250; 400; 600; 900; 1000; 1200вода на Ру 10, t=40oС
30кч70бр40; 50; 65; 80бензин, керосин на Ру 4, t=+30...+100oС
30вч39р (МЗВ)50; 80; 100; 125; 150; 200; 300вода на Ру 10, t=75oС
30вч39р (МЗВГ)50; 80; 100вода на Ру 16, t=150oС
30ч530бр фл.600; 1000Ру 10, t=175oС
30ч906бр фл. (с эл. приводом)100; 150; 200; 250; 300; 400вода и пар на Ру 10, t=225oС
31ч7бк50; 80; 100; 150; 200газ на Ру 6, t=100oС
30ч330бр фл.1200; 1400вода и пар на Ру 10, t=120oС
30ч515бр фл.800вода на Ру 10, t=120oС
30ч915бр фл. (с эл. приводом)500; 800вода на Ру 10, t=100oС
30ч930бр фл. (с эл. приводом)600; 1000; 1200; 1400; 1600вода на Ру 10, t=120oС

КАК КУПИТЬ ЗАДВИЖКИ чугунные ?





Для того, чтобы купить задвижки чугунные производства ООО ПКФ "Экс-Форма" просто позвоните нам по номеру+7(8452) 52-21-31 или напишите на почту exform@exform.ru
   Приняв решение купить задвижки чугунные в компании ООО ПКФ "Экс-Форма", Вы можете быть уверены в том, что получите весь необходимый материал отличного качества в оговоренные сроки по выгодной цене.
