Электротехническая лаборатория ЭТЛ-35
предназначена для испытания изоляции, измерения параметров силовых трансформаторов, измерения емкостей и тангенса угла диэлектрических потерь элементов подстанций в сетях 0,4-35 кВ и монтируется в фургоне автомобиля, где оборудуются
высоковольтный отсек и
отсек оператора, разделенные прозрачной перегородкой из диэлектрика.
Питание электротехнической лаборатории осуществляется от однофазной сети или от автономного генератора Gesan мощностью 7 кВт, входящего в состав электролаборатории.
Электротехническая лаборатория ЭТЛ-35
оборудуется светозвуковой сигнально-блокировочной системой дверей высоковольтного отсека, многоуровневой защитой от перегрузок и короткого замыкания, токовой защитой и защитой от поражения электротоком.
В комплектацию электротехнической лаборатории входит испытательная установка ИУ-100, прибор Вектор 2.0 М.
Комплект устройств электротехнической лаборатории позволяет проводить:
- испытание изоляции повышенным напряжением (до 100 кВ) переменного тока промышленной частоты;
- испытание изоляции повышенным напряжением (до 70 кВ) выпрямленного тока;
- измерения выходного тока (тока утечки) при испытаниях напряжением выпрямленного тока;
- измерения величин емкостей и тангенса угла диэлектрических потерь элементов силовых подстанций на высоком (до 10 кВ) напряжении - прибором Р-5026 в комплекте с фазовращателем или измерителем Вектор 2.0 (или Тангенс-2000, или мост СА-7100);
- проведение низковольтных измерений параметров силовых трансформаторов комплектом электроизмерительных приборов или измерителем Вектор 2.0.
Типовая комплектация (которая может быть изменена по желанию заказчика) приведена ниже в таблице.

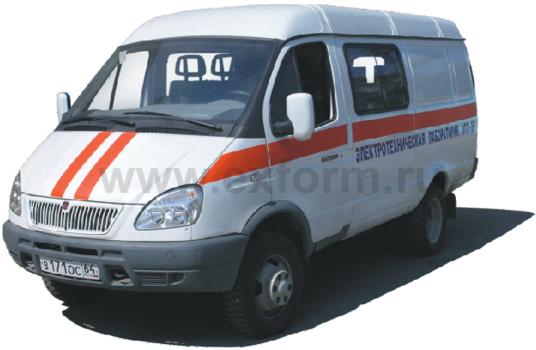

Рис.1. Электротехническая лаюборатория высоковольтных испытаний ЭТЛ-35
Электротехническая лаборатория для линий 35 кВ - ЭТЛ-35 (типовая комплектация):
| Наименование |
Описание |
| - Автомобиль |
"ГАЗ", "ЗИЛ", "КАМАЗ" и другие по согласованию |
| - Измерительно-испытательная установка ИУ-100 |
1. Испытательное напряжение 100 кВ промышленной частоты
50 Гц
2. Испытательное напряжение выпрямленное 70 кВ
3. Конденсатор 100/0.1
4. Регулятор напряжения АОМН-40
5. Мощность трансформатора 18 кВА без ограничения
времени испытаний (кратковременно 1—3 мин. 23 кВА) |
| - Высоковольтный мост Р-5026 |
По согласованию с заказчиком |
- Автоматический векторный измеритель
сигналов промышленной частоты «Вектор 2.0» |
По согласованию с заказчиком |
| - Автоматический мост СА7100 |
По согласованию с заказчиком |
- Цельнометаллический утепленный фургон каркасного типа
из оцинкованного металла |
Каркас выполнен из стальной трубы 40х25 |
| - Комплект электроизмерительных приборов и принадлежностей |
|
| - Комплект низковольтных и высоковольтных кабелей |
Для проведения измерений |
| - Техническая документация на поставленное оборудование |
|
| - Устройство светозвуковой сигнализации |
|
| - Автономный электрогенератор "Gesan G-7000V" |
Испания |
