Электротехническая лаборатория ЭТЛ-10

Передвижная электротехническая лаборатория ЭТЛ-10

для определения мест повреждений в кабельных линиях напряжением 0,4-10кВ монтируется в фургоне автомобиля, где оборудуются высоковольтный отсек и отсек оператора, разделенные прозрачной перегородкой из диэлектрика.

Питание передвижной лаборатории

осуществляется от однофазной сети или от автономного бензогенератора Gesan мощностью 7 кВт, входящего в состав электролаборатории. Электротехническая лаборатория оборудуется светозвуковой сигнально-блокировочной системой дверей высоковольтного отсека, многоуровневой защитой от перегрузок и короткого замыкания, токовой защитой и защитой от поражения электротоком.

В комплектацию передвижной электротехнической лаборатории ЭТЛ-10

входит испытательная установка ИУ-50, установка Р-07И. Подробная типовая комплектация (которая может быть изменена по желанию заказчика) приведена ниже в таблице.

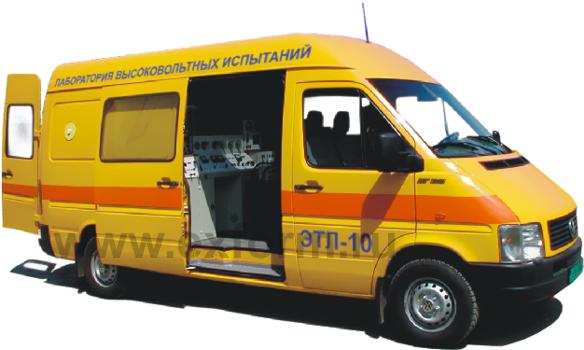

Рис.1. Передвижная электротехническая лаборатория ЭТЛ-10

Наименование	Описание	Количество
Фургон	Каркасно-металлическая клепаная конструкция, термоизоляция по всему периметру фургона, крыше и полу. Наполнитель-термошумоизоляционные панели. Каркас выполнен из стальной трубы. Внутренняя обшивка—пластик и ламинированная ДВП. Система автономного отопления и вентиляции, система блокировки замков высоковольтного отсека, усиленное освещение, боковые окна двойного остекления, удобный трап, пол деревянный, покрытый износостойким линолеумом.	1
Стойка		1
Консоль высоковольтного переключателя		1
Установка высоковольтного переключателя
Перегородка прозрачная из изоляционного материала		1
Испытательная установка ИУ-50	1. Испытательное напряжение 50 кВ промышленной частоты. 2. Испытательное напряжение выпрямленное 70 кВ. 3.Наибольший рабочий ток 30 мА 4.Мощность испытательного трансформатора 2,5 кВА.	1
Установка Р-07И	1. Прожиг кабеля. Напряжение прожига: 40, 25,20, 10, 6, 3, 2, 1 кВ, мощность 20 кВА (амплитудная). 2. Дожиг кабеля. Параллельный дожиг напряжения 400 В, 250 В током до 40 А. 3. Акустический генератор высоковольтных ударных импульсов 20 кВ 3000 Дж с регулируемым разрядником. 4. Встроенный омметр (1-300 Ом) 5. Устройство контроля качества заземления. 6. Высоковольтный коммутатор режимов и фаз. Позволяет проводить все коммутации для испытаний, прожига кабеля и поиска дефектов акустическим и индукционным методами с места оператора.	1
Измеритель Р5-10 или Рейс-105 или Рейс-205	(измерение расстояния до места повреждения импульсным методом) S(max): 300км с δ +1% S(min): 5м Rвх: (30÷500) Ом Перекрываемое затухание: 80Дб Пределы измерения коэф. укорочения: 1-2, 5	1
Генератор звуковой ПР-09.1 (ГПК-11) (в комплекте с трассоискателем)	Трассировка кабелей и поиск мест повреждений индукционным методом. Мощность генератора 1 кВт, два режима работы (непрерывный и кодированный), частота 1450 Гц (возможно изменение частоты по желанию заказчика от 480 до 2500 Гц	1
Индукционно-акустический приемник ИАП-06	Индукционно-акустический приемник с наземным ветрозащищенным датчиком для точного поиска места повреждения	1
Мегаомметр ЭСО 202/2		1
Измеритель Ф4103		1
Мост Р-333		1
Цифровой мультиметр		1
Комплект барабанов		1
Электрогенератор 7 кВт «Gesan» Испания		1
Свето-звуковая сигнально-блокировочная система		1
