Фильтры газовые ФГ

ООО ПКФ «ЭКС-ФОРМА» является разработчиком и и производителем фильтров газовых ФГ выпускаемых по ТУ 3732-018-12213528-06. Фильтры ФГ предназначенные для очистки природного газа и других неагрессивных газов и воздуха от механических примесей. Фильтры ФГ применяются в системах газораспределения и газопотребления.

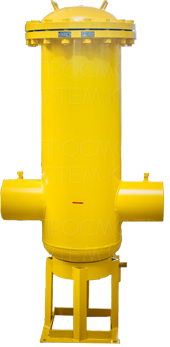

фильтр газа ФГ

Диаметры условного прохода: 50, 80, 100, 150 и 200 мм
Типы присоединения: фланцевое и под приварку
Расположение патрубков: прямое или угловое
Степень фильтрации: 25 или 80 мкм
Рабочее давление: не более 1.2 МПа
Температура окружающей среды: от -40 до +45° С.
Температура рабочей среды: от -10 до +50° С.
Срок службы: не менее 35 лет
Гарантия: 3 года

Главная особенность фильтров газа ФГ состоит в применении сменных фильтрующих кассет.

Оригинальность конструкции фильтрующего элемента заключается его в гофрированной поверхности, значительно увеличивающей площадь фильтрации, а также в использовании в качестве фильтровального материала синтетического нетканого полотна с различными плотностями.

В отличие от бумажного, синтетическое полотно не боится влаги, его можно помыть, просушить и доработать до замены.




Технические характеристики фильтров газовых ФГ


Рабочее давление: не более 1.2 МПа               Тип соединения: сварное или фланцевое(Ф)

Фильтры газовые ФГ-50

Обозначение

Условный проход

Пропускная способность

Допустимый перепад
на кассете

Строительный размер, мм

Габаритные размеры,
мм

Масса, кг, не более

Степень очистки

С прямым расположением присоединительных патрубков

ФГ 50

50 мм

6500 м³/ч

5 кПа

440

440×280×526

35

80 мкм

ФГ 50Ф

450

450×280×526

40

ФГ 50 Б

10 кПа

410

410×257×409

20

25 мкм

ФГ 50Ф Б

420

420×257×409

25

ФГ 50 БС

440

440×257×409

20

ФГ 50Ф БС

450

450×257×409

25

ФГ 50 В

380

380×285×291

20

ФГ 50Ф В

415

415×285×321

25

С угловым расположением присоединительных патрубков

ФГ 50 БСУ

50 мм

6500 м³/ч

10 кПа

220

378×378×439

30

25 мкм

ФГ 50Ф БСУ

225

373×373×439

35

ФГ 50 У

5 кПа

220

360×360×526

35

80 мкм

ФГ 50Ф У

225

365×365×526

40

Фильтры газовые ФГ-80

Обозначение

Условный проход

Пропускная способность

Допустимый перепад
на кассете

Строительный размер, мм

Габаритные размеры,
мм

Масса, кг, не более

Степень очистки

С прямым расположением присоединительных патрубков

ФГ 80

80 мм

15000 м³/ч

5 кПа

560

560×405×704

103

80 мкм

ФГ 80Ф

570

570×405×704

110

ФГ 80 БС

10 кПа

560

560×335×655

58

25 мкм

ФГ 80Ф БС

570

570×335×655

65

С угловым расположением присоединительных патрубков

ФГ 80 У

80 мм

15000 м³/ч

5 кПа

280

485×485×704

103

80 мкм

ФГ 80Ф У

285

490×490×704

;110

Фильтры газовые ФГ-100

Обозначение

Условный проход

Пропускная способность

Допустимый перепад
на кассете

Строительный размер, мм

Габаритные размеры,
мм

Масса, кг, не более

Степень очистки

С прямым расположением присоединительных патрубков

ФГ 100

100 мм

25000 м³/ч

5 кПа

560

560×405×704

105

80 мкм

ФГ 100Ф

570

570×405×704

115

ФГ 100 БС

10 кПа

560

560×335×655

60

25 мкм

ФГ 100Ф БС

570

570×335×655

70

С угловым расположением присоединительных патрубков

ФГ 100 У

100 мм

25000 м³/ч

5 кПа

280

485×485×704

105

80 мкм

ФГ 100Ф У

285

490×490×704

115

80 мкм

Фильтры газовые ФГ-150

Обозначение

Условный проход

Пропускная способность

Допустимый перепад
на кассете

Строительный размер, мм
Высота H

Габаритные размеры

Масса кг

Степень очистки

С прямым расположением присоединительных патрубков

ФГ 150

150 мм

35000 м³/ч

5 кПа

850, H=700

850´710´1720

320

80 мкм

ФГ 150Ф

860, H=700

860´710´1720

335

ФГ 150 Б

10 кПа

732, H=600

732´580´1246

215

25 мкм

ФГ 150Ф Б

742, H=600

742´580´1246

230

ФГ 150 БС

850, H=700

850´580´1346

220

ФГ 150Ф БС

860, H=700

860´580´1346

235

С угловым расположением присоединительных патрубков

ФГ 150 У

150

35000 м³/ч

5 кПа

425, H=700

780×780×1720

320

80 мкм

ФГ 150Ф У

430, H=700

785×785×1720

335

Фильтры газовые ФГ-200

Обозначение

Условный проход

Пропускная способность

Допустимый перепад
на кассете

Строительный размер, мм
Высота H

Габаритные размеры

Масса
кг

Степень очистки

С прямым расположением присоединительных патрубков

ФГ 200

200 мм

50000 м³/ч

5 кПа

850, H=700

850´710´1720

330

80 мкм

ФГ 200Ф

860, H=700

860´710´1720

350

ФГ 200 Б

10 кПа

732, H=600

732´580´1246

215

25 мкм

ФГ 200Ф Б

742, H=600

742´580´1246

235

ФГ 200 БС

850, H=700

850´580´1346

225

ФГ 200Ф БС

860, H=700

860´580´1346

245

ФГ 200 В

100000 м³/ч

732, H=600

732´580´1656

265

ФГ 200Ф В

742, H=600

742´580´1656

285

ФГ 200 ВС

850, H=700

850´580´1346

270

ФГ 200Ф ВС

860, H=700

860´580´1346

290

С угловым расположением присоединительных патрубков

ФГ 200 У

200 мм

50000 м³/ч

5 кПа

425, H=700

780×780×1720

330

80 мкм

ФГ 200Ф У

430, H=700

785×785×1720

350

Рабочее давление: не более 1.2 МПа               Тип соединения: сварное или фланцевое(Ф)



Схемы фильтров ФГ с прямым расположением патрубков


схемы фильтров газа фг с прямым расположением патрубков


Схемы фильтров ФГ с угловым расположением патрубков


схемы фильтров газовых ФГ с угловым расположением патрубков


Схемы фильтров ФГ горизонтального исполнения


схемы фильтров газовых ФГ горизонтального исполнения


фильтры газовые ФГФильтры ФГ, выпускаемые заводом "ЭКС-ФОРМА" предназначены для очистки природного газа по ГОСТ 5542 и других неагрессивных газов и воздуха от механических примесей.

Фильтры применяются в системах газораспределения и газопотребления промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Условия эксплуатации Фильтров должны соответствовать климатическому исполнению У3 по ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 45° С с относительной влажностью воздуха не более 95% при плюс 30° С.

Температура рабочей среды от минус 10 до плюс 50° С.

Фильтры в процессе эксплуатации не оказывают отрицательного воздействия на окружающую среду.

Фильтры изготавливаются со сварным стальным корпусом колоколообразной конструкции, с универсальными фильтроэлементами, с патрубками «под приварку» и фланцевого исполнения, с прямым и угловым расположением патрубков для входа и выхода газа, различных моделей по конструктивно-функциональным признакам с условным проходом DN50 DN80, DN100, DN150, DN200. Фильтры с условным проходом DN50 могут изготавливаться с крышкой и дном корпуса плоской формы.

Газовые фильтры ФГ производства нашей компании используются на промышленных предприятиях по всей стране. Газовые фильтры, поставляемые ООО ПКФ "Экс-Форма" отличаются очень высокой надежностью.

Средний расчетный срок службы Фильтров 35 лет (без учета замены герметизирующих прокладок и фильтроэлементов, имеющих естественный меньший срок службы (порядка 10000 часов) в условиях средней степени загрязненности потока газа).


Преимущества наших фильтров газа ФГ

фильтры фгГлавная особенность фильтров газа ФГ состоит в применении сменных кассет состоящих из армированной стальной сетки и фильтрующего элемента.

Оригинальность конструкции фильтрующего элемента заключается его в гофрированной поверхности, значительно увеличивающей площадь фильтрации, а также в использовании в качестве фильтровального материала синтетического нетканого полотна с различными плотностями и степенью фильтрации до 25 мкм. Это позволяет улавливать самые малые загрязняющие частицы, проходящие по газопроводу.

  В отличие от бумажного, синтетическое полотно не боится влаги, его можно аккуратно помыть, легко продуть воздухом, просушить и доработать до замены. Все это позволило уменьшить строительную длину и общие габаритные размеры более чем в два раза, а также заметно увеличить пропускную способность до 100.000 м3/ч.

Фильтроэлемент ФГ изготовлен из иглопробивного полотна и армирован стальной сеткой. Возможна поставка Фильтра с запасным фильтроэлементом, который легко заменить в полевых условиях.

Устройство Фильтра


Корпусы Фильтров имеют колоколообразную форму с верхней крышкой для извлечения фильтроэлемента. Крышка крепится при помощи болтов и гаек через прокладку. Патрубки корпусов для входа и выхода газа могут иметь прямое расположение или угловое.

Фильтры могут изготавливаться вертикального и горизонтального исполнения с отводом конденсата вертикально вниз. В корпусе или патрубке Фильтра может быть предусмотрена врезка сбросного трубопровода.

При проходе газа через фильтроэлемент на нем остаются механические примеси и влага. Степень загрязнения фильтра определяется по перепаду давления на входе и выходе фильтроэлемента, для чего на входном и выходном патрубках фильтра предусмотрены штуцеры для подключения приборов контроля перепада давления.

В Фильтре могут применяться фильтроэлементы (кассеты) со степенью очистки 80 мкм, где в качестве фильтровального материала используется проволочная тканая сетка и фильтроэлементы со степенью очистки 25 мкм, где в качестве фильтровального материала используется синтетическое нетканое полотно.

Контроль загрязненности фильтра



Фильтры газовые ФГ для контроля загрязненности комплектуются индикаторами перепада давления ИПД, которые обладают следующими характеристиками:

Максимальное рабочее давление – 1,6 МПа;
Максимально допустимая разность давлений на входе и выходе индикатора, не приводящая к выходу его из строя – 1,6 МПа;
Точность индикации „рабочая зона” (зелёный сегмент шкалы) и нерабочая зона (красный сегмент шкалы) – ± 10%;
Присоединение индикатора к фильтру осуществляется трубкой с внутренним диаметром 6 мм;
Диапазон температуры рабочей среды – от минус 40°С до плюс 70°С;
Диапазон температуры окружающей среды – от минус 40°С до плюс 70°С;
Конструкция индикатора обеспечивает возможность удобного доступа к шкале для наблюдений показаний;
Масса индикатора: – не более 1,0 кг;

Порядок работы


Медленным открытием входного и выходного крана подать максимальное давление газа и проверить перепад давления газа на фильтроэлементе.

Потери давления газа на чистом фильтроэлементе не должны превышать 2500 Па (250 мм вод.ст.).

Примечание. Потери давления менее 100 мм. вод. ст. могут характеризовать механическое повреждение фильтроэлемента.

Газ, проходя через фильтроэлемент, очищается от твердых частиц, которые оседают в нижней части стакана. При засорении, крышка отвинчивается, фильтроэлемент вынимается, продувается или заменяется новым, кассета промывается. Перепад давлений в рабочем режиме на засоренном фильтроэлементе должен быть не более 5000 Па (500 мм вод. ст.), или 10000 Па (1000 мм вод. ст.) в зависимости от фильтроэлемента (см. табл. Приложение А). При превышении указанного значения, Фильтр должен быть выведен из эксплуатации, фильтроэлемент заменен новым, кассета промыта.

Окончание работ по пуску газа должно отмечаться в акте-наряде, который должен быть приложен к технической документации и хранится вместе с ней.

Размещение и монтаж Фильтра


Перед установкой Фильтра продуть систему трубопроводов.

Перед монтажом на трубопроводе снять транспортирующие заглушки, проверить визуально состояние Фильтра на отсутствие механических повреждений на корпусе, крышке, уплотнительных поверхностях фланцев.

Для контроля перепада давления на фильтрующем элементе подсоединить дифманометр или индикатор перепада давления.

Фильтр монтируется на трубопроводе таким образом, чтобы вход газа соответствовал стрелке, нанесенной на корпусе изделия. Монтаж Фильтра вести без перекоса и дополнительного натяжения.

Гайки при монтаже Фильтра затягивать равномерно в 4 прохода. Начиная с первого прохода на 25% от конечной требуемой величины затяжки, второй проход на 50% и затем третий проход – на 100%. В конце выполнить проверочный проход по часовой стрелке или против нее для обеспечения равномерной затяжки всех гаек. Затяжку гаек производить в последовательности, указанной в Приложении Г гаечным или динамометрическим ключом без применения удлинителей, перекосы и перетяжки при этом не допускаются.

Качество монтажа проверить путем испытания на герметичность рабочим давлением с нанесением мыльной эмульсии (в зимнее время – незамерзающей) на места соединений. Утечки газа не допускаются.

После окончания монтажа должна быть проведена окраска трубопроводов, мест их присоединения к Фильтру.



 Смотрите также:


требования к монтажу и эксплуатации фильтров ФГ

проверка качества монтажа фильтра ФГ

плановое техническое обслуживание фильтров ФГ

Транспортировка и хранение фильтров ФГ

Устранение ошибок монтажа или эксплуатации


До пуска газа ответственный за пуск обязан:
- произвести внешний осмотр смонтированного Фильтра;
- проверить закрытое положение кранов; провести инструктаж слесарей пусковой бригады по правилам безопасности при пуске газа.

Пример обозначения фильтров при заказе:
- Фильтр газовый с условным проходом DN 50 модификации Б с патрубками под приварку: «Фильтр ФГ 50 Б ТУ 3732-018-12213528-06».

- Фильтр газовый с условным проходом DN 50 конструктивной модификации БС, с патрубками под приварку, с угловым расположением патрубков: «Фильтр ФГ 50 БС.У ТУ 3732-018-12213528-06».

- Фильтр газовый с условным проходом DN 80 модификации БС фланцевого исполнения: «Фильтр ФГ 80Ф БС ТУ 3732-018-12213528-06».

- Фильтр газовый с условным проходом DN 100 с патрубками под приварку: «Фильтр ФГ 100 ТУ 3732-018-12213528-06».

- Фильтр газовый с условным проходом DN 150 фланцевого исполнения: «Фильтр ФГ 150Ф ТУ 3732-018-12213528-06».

- Фильтр газовый с условным проходом DN 200 модификации В с патрубками под приварку: «Фильтр ФГ 200 В ТУ 3732-018-12213528-06».

В комплект поставки входит:
- Фильтр газовый – 1 шт.;
- Руководство по эксплуатации ФГ-00.00 РЭ – 1 экз.;
- Протокол испытаний сварочного шва физическими методами;
- Упаковка (по отдельным заказам потребителей).
