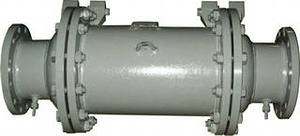

фильтр ФГМ Газовые фильтры ФГМ предназначены для защиты газового и газоиспользующего оборудования, (счетчиков газа, регуляторов давления газа, клапанов, горелок и т.д.), систем воздухоснабжения и кондиционирования от содержащихся в проходящем через них воздухе, природном газе или другом неагрессивном газе смолистых веществ, пыли, песка, металлической окалины, ржавчины, и других твердых частиц.

   Применение фильтров значительно повышает надежность работы вышеперечисленного оборудования и его срок службы. Качественная очистка газа позволяет повысить срок службы запорно-регулирующей арматуры за счет уменьшения износа уплотняющих поверхностей, а также повышает точность показаний измерительных приборов в трубопроводе.

Выпускаемые модели газовых фильтров




Фильтры ФГ
ФГ-50
ФГ-80
ФГ-100
ФГ-150
ФГ-200

   При разработке и изготовлении фильтров применяется фильтрующий материал, химически инертный к газу, обеспечивающий требуемую степень очистки и не разрушающийся под воздействием рабочей среды, сохраняющий свои технические характеристики при температуре окружающей среды не ниже минус 400 С.

   В корпусе фильтра устанавливается картридж, изготовленный с использованием волокнисто пористого полиэтилена высокого давления который не боится влаги и подлежит регенерации, переработке или утилизации. При проходе газа через кассету примеси осаждаются на фильтрующем материале. Тонкость фильтрации – не более 20 мкм. Коэффициент очистки – 99,8%.

   Степень загрязнения фильтра определяется по перепаду давления газа на кассете.


Основные технические характеристики фильтров ФГМ


Параметры изделия ФГМ-150 ФГМ-200 ФГМ-300 ФГМ-400
Рабочая среда природный газ по ГОСТ 5542-87
Температура окружающей среды, °С от -40 до +40
Диаметр условного прохода, мм 150 200 300 400
Максимальное рабочее давление, МПа (кгс/см²) 1,2 (12)
Максимальная пропускная способность, м³/час 35000 45000 100000 190000
Тип фильтрующего элемента пропитанные маслом полиэфирные волокна,
волокнисто-пористый полиэтилен
Допустимый перепад давления на фильтрующем элементе, кПа (мм вод.ст.) 10 (1000)
Степень фильтрации частиц размером не более 0,02мм, % 99
Габаритные размеры, мм - длина L 1000 1400 1800
- ширина B 460 580 840
- высота H 600 700 980
Тип присоединения фланцевое по ГОСТ 12820-80
Присоединительные размеры, мм - D1 240 295 520 640
- n 8 12 16 20
- d 22 26 30 36
- H1 340 400 520 640
Масса, кг, не более 165 170 250 435
Средний срок службы, лет, не менее 10
