Газовые шаровые краны ГШК

Предприятие ООО ПКФ "ЭКС-ФОРМА" является разработчиком и производителем шаровых кранов марки ГШК. Конструкция кранов защищена патентом РФ, а сами изделия неоднократно становились победителями конкурса "100 лучших товаров России".

Краны ГШК выпускаются с Ду от 15 до 100 и номинальным давлением 1.6 или 2.5 МПа для газообразных и жидких сред, в пяти исполнениях по типу крепления и в двух климатических исполнениях.

Температура рабочей среды от -30 до +50 °С, температура окружающей среды от -60 до +45 °С.

Герметичность затвора Кранов - класс «А» по ГОСТ 9544-2015.

Шаровые краны ГШК не требуют какого-либо обслуживания в течение всего срока службы (30 лет).

Краны выпускаются по ТУ 3712-009-12213528-00
Конструкция кранов ГШК защищена
патентом РФ №2310787
шаровые краны гшк


Типы исполнения шаровых кранов


Шаровые краны ГШК муфтовые
Шаровые краны ГШК фланцевые
Шаровой кран ГШК фланцевый алюминиевый
Шаровые краны ГШК под приварку
Шаровые краны ГШК штуцерные
Шаровые краны ГШК межфланцевые
Шаровые краны с электроприводом МЭОФ
Шаровые краны с ручным приводом

Преимущества газовых кранов ГШК


- Класс герметичности "А"
- Полнопроходное сечение затвора
- Идеальная геометрия шара
- Эрозионостойкое корундовое покрытие шара
- Горячая ковка корпуса крана
- Наработка на отказ 16.000 циклов
- Не требуется какое-либо обслуживание
- Различные типы присоединений

Скачать каталог кранов ГШК 2018-2019

Преимущества шаровых кранов ГШК

ПРОИЗВОДСТВО

ЭКСПЛУАТАЦИЯ

Кованый корпус крана

Корпус газового крана изготавливается методом горячей ковки, что делает их более прочными по сравнению со сварными.

Срок службы

Срок службы шаровых кранов ГШК - 30 лет и не менее 16.000 циклов поворота затвора в положении открыто/закрыто.

Технология МДО

При изготовлении шаровых газовых кранов используется уникальная технология микродугового оксидирования поверхности шарового затвора, защищенная патентом РФ

Сервисное обслуживание

Шаровые краны ГШК НЕ ТРЕБУЮТ какого-либо обслуживания или ревизии в течение всего срока службы.

Эластичные уплотнители

Эластичное абразивоустойчивое уплотнение из полиуретана или фторопласта обеспечивает сохранение герметичности в течение всего срока службы крана.

Класс герметичности - "А"

Шаровые краны имеют высший класс герметичности - "А" по ГОСТ 9544-2015. Каждый кран проверяется на герметичность перед отправкой потребителю.

Шаровой затвор

Шаровой затвор кранов ГШК изготавливается из толстостенной алюминиевой трубы, и имеет идеальную геометрию.

Полнопроходное сечение затвора

Благодаря идеальной геометрии поверхности шара и полнопроходному сечению затвора, кран обеспечивает минимальное аэродинамическое и гидравлическое сопротивление.



Шаровые краны ГШК

Муфтовые ГШК

Муфтовые шаровые краны

Диаметр: 15-50 мм
Рабочее давление: 16, 25 кгс
Цена: запросить цену


Фланцевые ГШК

Фланцевые шаровые краны

Диаметр: 15-100 мм
Рабочее давление: 16, 25 кгс
Цена: запросить цену


Алюминиевые ГШК

Алюминиевые шаровые краны

Диаметр: 50 мм
Рабочее давление: 16 кгс
Цена: запросить цену


Приварные ГШК

Приварные шаровые краны

Диаметр: 15-100 мм
Рабочее давление: 16, 25 кгс
Цена: запросить цену

Штуцерные ГШК

Штуцерные шаровые краны

Диаметр: 15-40 мм
Рабочее давление: 16, 25 кгс
Цена: запросить цену


Межфланцевые ГШК

Межфланцевые шаровые краны

Диаметр: 50
Рабочее давление: 16, 25 кгс
Цена: запросить цену


Регулирующие ГШК

Регулирующие шаровые краны

Диаметр: 15-100 мм
Рабочее давление: 16, 25 кгс
Цена: запросить цену

С Электроприводом

Шаровые краны с Электроприводом

Диаметр: 15-40 мм
Рабочее давление: 16, 25 кгс
Цена: запросить цену


Межфланцевые ГШК

Межфланцевые шаровые краны

Диаметр: 80, 100 мм
Рабочее давление: 16, 25 кгс
Цена: запросить цену




1. Диаметр условного прохода DN, мм
полнопроходного Крана:
15; 20; 25; 32; 40; 50; 80; 100

неполнопроходного Крана:
65/50; 100/80

2. Тип присоединения:
Муфтовое – М
Фланцевое – Ф
Фланцевое (кран c литым алюминиевым корпусом DN50) –АФ
Межфланцевое – МФ
Под приварку – С
Штуцерное с шаровым ниппелем «под приварку» – Ш
Штуцерно-ниппельное – ШН
Штуцерно-муфтовое - ШН7
Фланцевое-под приварку - ФС

3. Номинальное давление (кгс/см2): 16; 25

4. Рабочая среда
- неочищенные от механических примесей воздух и  неагрессивный природный газ по ГОСТ5542-2014   -  Г

- очищенные от механических примесей неагрессивный природный газ по ГОСТ5542-2014, паровая  и жидкая фазы сжиженных углеводородных газов по ГОСТ20448-90 и ГОСТ27578-87, нефтепродукты  - Ж


5. Тип привода:
Рукоятка – Р;
Механический привод – МП;
Электропривод – Э;
Электропривод взрывозащищенный – ЭВ.

6. Климатическое исполнение:

Умеренный климат - «У1» по ГОСТ 15150 (с температурой окружающей среды от -40°С до +45°С). Материал деталей: конструкционные углеродные качественные стали, алюминиевые сплавы.

Холодный климат - «ХЛ1» по ГОСТ 15150 - «НОРД» (с температурой окружающей среды от -60°С до +45°С). Материал деталей: хладостойкие стали, алюминиевые сплавы.

Технология изготовления

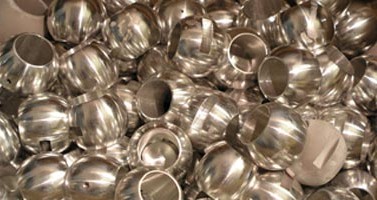

Шаровой затвор

Для изготовления шарового затвора для ГШК на нашем предприятии используется толстостенная алюминиевая труба, вместо менее прочной и тяжелой стали. Затем заготовки проходят обработку в обрабатывающих центрах с ЧПУ, что позволяет получить идеальную геометрию шара.

Применение уникальной технологии микродугового оксидирования шарового затвора позволяет получить на его поверхности сверхпрочное корундовое покрытие, защищающее от износа и механических повреждений.
 технология микродугового оксидирования шарового затвора


Корпус крана

В зависимости от условий эксплуатации и рабочей среды, для изготовления корпуса крана используются три основных материала: конструкционная углеродистая качественная сталь-20, конструкционная низколегированная сталь-09Г2С или алюминиевые сплавы.

Для стальных кранов корпус изготавливается методом горячей ковки, что делает его более прочным по сравнению со сварными корпусами.

Алюминиевые корпуса изготавливаются методом отливки металла в форму.
изготовление корпуса для шаровых кранов


Уплотнительные материалы

В шаровых кранах ГШК используются два типа уплотнительных материалов: для газообразной рабочей среды используется полиуретан СКУ ПФЛ-100, для жидкой фазы углеводородов и нефтепродуктов используется материал уплотнения шарового затвора - фторопласт Ф-4K15M5.

Высокопрочное эрозионостойкое корундовое покрытие в сочетании с эластичным абразиво-устойчивым уплотнением из полиуретана или фторопласта обеспечивает сохранение герметичности в течение всего срока службы шаровых кранов.

Упругое износостойкое уплотнение исключает нарушение герметичности затвора крана даже при сильном загрязнении перекачиваемой среды твердыми частицами (песок, окалина).
уплотнители шаровых кранов


Шаровые краны ГШК. Видео с производства.




Патенты на конструкцию шарового крана ГШК



патент на шаровые краны
патент на шаровые краны


Цена, сроки изготовления, условия доставки


Цена на шаровые краны ГШК предоставляется по запросу в нашу компанию. Для запроса стоимости изделий можно воспользоваться онлайн-формой заказа.

Наше предприятие обладает значительными складскими запасами шаровых кранов ГШК (более 9000 изделий), что позволяет осуществлять поставки в минимальные сроки.

Доставка до заказчика осуществляется любыми видами транспорта, а также путем самовывоза со склада.
