Шаровые краны фланцевые Ду 15-100, Ру 16-25

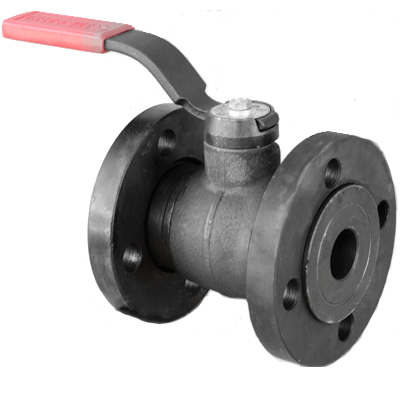

фланцевый шаровой кран Кран шаровой газовый ГШК с плавающими фланцами обеспечивает установку крана в любом положении и не требует углового совмещения крепежных отверстий фланцев трубопровода.

Фланцевое присоединение к трубопроводу дает возможность многократного монтажа и демонтажа крана шарового, надежность герметизации стыков и возможность их подтяжки.

Краны выпускаются из стали сортов СТ-20 и 09Г2С. Температура рабочей среды от -30 до +50 С, температура окружающей среды от -60 до +80 С.

Фланцевые краны шаровые ГШК выпускаются как для природного газа так и для СУГ с Ду от 15 до 100, под рабочее давление 1.6 или 2.5 МПа.

Смотрите также: алюминиевый фланцевый кран ДУ-50

запросить стоимость
задать вопрос


Климатические исполнения фланцевых шаровых кранов:

- Кран шаровой ГШК фланцевый серийного исполнения: материал корпуса - сталь 20 ГОСТ 1050-88 (от –40 до +80°С).
- Кран шаровой ГШК фланцевый северного исполнения «норд»: материал корпуса - сталь 09Г2С ГОСТ 19281-89 (от –60 до +80°С). В обозначение крана добавляется буква «Н».

В зависимости от транспортируемой среды трубопровода:


- Кран шаровой ГШК фланцевый с полиуретановым (СКУ ПФЛ 100 ТУ 38-1051240-78) уплотнением затвора. Среда: неочищенный от механических примесей неагрессивный природный газ ГОСТ 5542-87.

- Кран шаровой ГШК фланцевый с фторопластовым (Ф-4 ГОСТ 10007-80) уплотнением затвора. Среда: жидкая фаза сжиженных углеводородов ГОСТ 20448-90 и ГОСТ 27578-87, нефтепродукты (бензины, дизельное топливо, керосины, масла). В обозначение крана вводится буква «Ж».


Кран шаровой ГШК фланцевый - технические параметры:

Параметр Значение
Условный проход, DN 15; 20; 25; 32; 40; 50; 65; 80; 100
Способ крепления к трубопроводу Плавающие фланцы
Рабочее давление, PN 1,6; 2,5; МПа
Герметичность затвора по классу "А" ГОСТ 9544-93

Краны шаровые фланцевые устанавливаются в любом положении и не требуют углового совмещения крепежных отверстий фланцев трубопровода. Шаровые краны производства компании «Экс-Форма» не требуют какого-либо технического обслуживания или ревизии в течение всего срока службы. По желанию заказчика ООО ПКФ "Экс-Форма" поставляет шаровые краны с ответными фланцами, крепежом, и прокладками. Возможна комплектация электроприводом МЭОФ.

Кран шаровый ГШК фланцевый DN15-DN100 - присоединительные размеры и габариты:

Номинальное давление 1,6 МПа (16 кгс/см²

Обозначение DN Lc L A D D1 D2 d h b n Масса, кг
ГШК 15Ф-16 15 110 150 88 95 65 45 14 2 14 4 2,3
ГШК 20Ф-16 20 120 150 88 105 75 58 14 2 16 4 3,0
ГШК 25Ф-16 25 120 150 100 115 85 68 14 2 16 4 4,3
ГШК 32Ф-16 32 140 150 100 135 100 78 18 2 18 4 4,83
ГШК 40Ф-16 40 160 225 115 145 110 88 18 3 19 4 8,56
ГШК 50Ф-16 50 156 225 115 160 125 100 18 3 21 4 9,7
ГШК 65/50Ф-16 65 160 225 115 180 145 122 18 3 24 8 11,96
ГШК 80Ф-16 80 283 407 225 195 160 117 18 3 26 8 23,9
ГШК 100Ф-16 100 230 407 235 236 180 158 18 3 23 8 27,5
ГШК100/80Ф-16 100 230 407 223 215 180 156 18 3 23 8 24,3

Номинальное давление 2,5 МПа (25 кгс/см²)

Обозначение DN Lc L A D D1 D2 d h b n Масса, кг
ГШК 15Ф-25 15 110 150 88 95 65 45 14 2 14 4 2,3
ГШК 20Ф-25 20 120 150 88 105 75 58 14 2 16 4 3,0
ГШК 25Ф-25 25 120 150 100 115 85 68 14 2 16 4 4,3
ГШК 32Ф-25 32 140 150 100 135 100 78 18 2 18 4 4,83
ГШК 40Ф-25 40 160 225 115 145 110 88 18 3 19 4 8,56
ГШК 50Ф-25 50 156 225 115 160 125 100 18 3 21 4 9,7
ГШК 65/50Ф-25 65 160 225 115 180 145 122 18 3 24 8 11,96
ГШК 80Ф-25 80 283 407 225 195 160 117 18 3 26 8 23,3
ГШК 100Ф-25 100 234 407 235 236 190 158 22 3 25 8 27,45

Габаритная схема фланцевого шарового крана

схема фланцевого крана

Видео производства шаровых фланцевых кранов



Цена, сроки изготовления и условия доставки


Цена на шаровые краны фланцевые предоставляется по официальному запросу в нашу компанию, который можно легко отправить онлайн.

Сроки изготовления зависят от наличия складских запасов и загруженности производства.

Доставка осуществляется во все регионы любыми видами транспорта, а также путем самовывоза.
