Шаровые краны ГШК межфланцевые

Кран шаровой ГШК межфланцевый

устанавливается между ответными фланцами трубопровода с помощью стандартных болтов. По желанию заказчика возможна комплектация ответными фланцами и крепежом.

Краны шаровые ГШК межфланцевые выпускаются следующих видов:

1. По климатическому исполнению:
1. Шаровые краны DN50:
• Кран шаровой ГШК серийного исполнения: материал корпуса - сталь 20 ГОСТ 1050-88 (от –40 ^оС до +80 ^оС).
• Кран шаровой ГШК северного исполнения «норд»: материал корпуса - сталь 09Г2С ГОСТ 19281-89 (от –60 ^оС до +80 ^оС). В обозначение крана добавляется буква «Н».
2. Шаровые краны DN80, DN100:
• Кран шаровой ГШК: материал корпуса - сплав Д16Т (от –60 ^оС до +80 ^оС).
2. В зависимости от транспортируемой среды трубопровода:
   • Кран шаровой ГШК с полиуретановым (СКУ ПФЛ 100 ТУ 38-1051240-78) уплотнением затвора. Среда: неочищенный от механических примесей неагрессивный природный газ ГОСТ 5542-87, нефтепродукты (бензины, дизельное топливо, керосины, масла), вода.
   • Кран шаровой ГШК с фторопластовым (Ф-4 ГОСТ 10007-80) уплотнением затвора. Среда: очищенный от механических примесей неагрессивный природный газ ГОСТ 5542-87, жидкая фаза сжиженных углеводородов ГОСТ 20448-90 и ГОСТ 27578-87, нефтепродукты (бензины, дизельное топливо, керосины, масла), вода. В обозначение крана вводится буква «Ж».

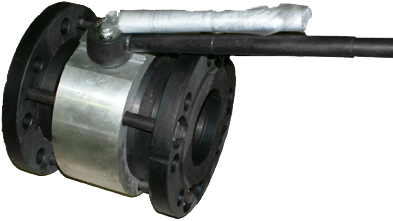

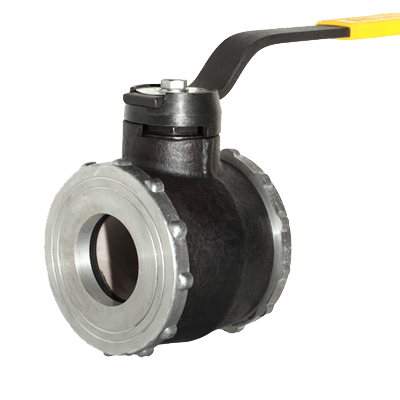

Рис.1. Краны шаровые ГШК межфланцевые

Параметр	Значение
Условный проход, DN	50; 80; 100
Способ крепления к трубопроводу	С помощью стандартных болтов. Для кранов DN50 в обозначение добавляется "Ф1"
Рабочее давление, PN: - для кранов DN 50 - для кранов DN 80 и DN 100	1,6; 2,5; 4,0 МПа 1,6; 2,5 МПа

Рис.2. Краны шаровые ГШК межфланцевые (чертеж)

Обозначение	DN	D	D1	Lc	L	H1	H	d	n	Масса, кг
ГШК 50Ф1	50	100		90	220		190			2,75
ГШК 50А	50	156	125	90	220	123	200	М16	4	11,0
ГШК 80	80	190	160	128	400	220	315	18	8	7,2
ГШК 100	100	218	190	150	400	232	340	22	8	9,9
