Шаровой кран ГШК газовый - сварные краны под приварку

Шаровой кран ГШК под приварку присоединяется к трубопроводу с помощью сварки. Преимуществами являются полная и надежная герметичность соединения, минимум обслуживания.

Шаровой кран ГШК под приварку выпускается следующих видов:

1. По климатическому исполнению:
   • Шаровой кран ГШК серийного исполнения: материал корпуса - сталь 20 ГОСТ 1050-88 (от –40^оС до +80^оС).
   • Шаровой кран ГШК северного исполнения «норд»: материал корпуса - сталь 09Г2С ГОСТ 19281-89 (от –60^оС до +80^оС). В обозначение крана добавляется буква «Н».
2. В зависимости от транспортируемой среды трубопровода:
   • Шаровой кран ГШК с полиуретановым (СКУ ПФЛ 100 ТУ 38-1051240-78) уплотнением затвора. Среда: неочищенный от механических примесей неагрессивный природный газ ГОСТ 5542-87.
   • Шаровой кран ГШК с фторопластовым (Ф-4 ГОСТ 10007-80) уплотнением затвора. Среда: жидкая фаза сжиженных углеводородов ГОСТ 20448-90 и ГОСТ 27578-87, нефтепродукты (бензины, дизельное топливо, керосины, масла), вода. В обозначение крана вводится буква «Ж».

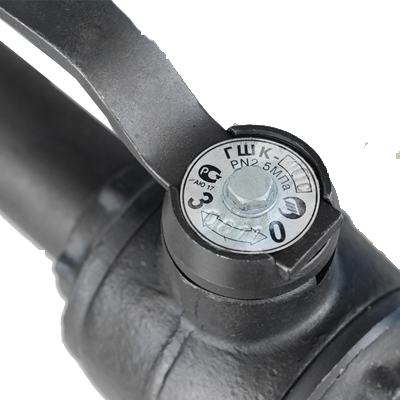

Рис.1. Шаровой кран ГШК под приварку

Параметр	Значение
Условный проход, DN	15; 20; 25; 32; 40; 50; 80; 100
Способ крепления к трубопроводу	С помощью сварки. В обозначение крана добавляется буква "С"
Рабочее давление, PN	1,6; 2,5; 4,0 МПа

Рис.2. Шаровой кран ГШК под приварку (чертеж)

Обозначение	DN	Lc	L	H	d	Масса, кг
ГШК 15С	15	230	145	110	45	1,1
ГШК 20С	20	260	145	110	45	1,3
ГШК 25С	25	260	145	127	62	1,9
ГШК 32С	32	300	145	127	62	2,6
ГШК 40С	40	300	220	160	92	4,3
ГШК 50С	50	330	220	160	92	5,2
ГШК 80С	80	370	400	300	153	14,2
ГШК 100С	100	390	400	322	175	20
