Шаровые краны регулирующие с механическим приводом

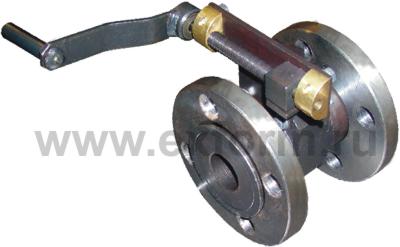

шаровой кран с ручным приводомШаровые краны регулирующие с ручным приводом предназначены для установки в качестве запорного и регулирующего устройства наружного и внутреннего применения на трубопроводах природного газа по ГОСТ 5542-87. Тип присоединения - фланцевое или сварное.

 Предназначены для плавного перекрытия газопровода или регулирования потока среды с минимальным усилием.



запросить стоимость
задать вопрос


Шаровые краны алюминиевые фланцевые выпускаются в двух климатических исполнениях:

Умеренный климат - «У1» по ГОСТ 15150 (с температурой окружающей среды от -40°С до +45°С). Материал деталей: конструкционные углеродные качественные стали, алюминиевые сплавы.

Холодный климат - «ХЛ1» по ГОСТ 15150 - «НОРД» (с температурой окружающей среды от -60°С до +45°С). Материал деталей: хладостойкие стали, алюминиевые сплавы.



В ходе ресурсных испытаний данной модели кранов, было установлено, что наработка шаровых кранов с ручным приводом на отказ составила 16.000 циклов поворота затвора в положении «открыто-закрыто» без снижения  герметичности затвора класса «А». Данный показатель в несколько раз выше, чем у кранов зарубежного производства.

Регулирующие краны с механическим приводом на предприятии "ЭКС-ФОРМА" выпускаются в исполнении "под приварку" или с фланцевым соединением.


Шаровые краны регулирующие с механическим приводом. Технические параметры:


Параметр Значение
Условный проход, DN 20; 25; 32; 40; 50, 65, 100
Рабочее давление, PN 1,6;  МПа
Герметичность затвора по классу "А" ГОСТ 9544-93


Схемы шаровых кранов с механическим приводом фланцевых
гшк с механическим приводом

Шаровой кран регулирующий с механическим приводом (чертеж)

Шаровые краны регулирующие с механическим приводом. Габариты и присоединительные размеры:

Обозначение DN Lc L R D d b D2 D1 Масса, кг
ГШК-20Ф-МП 20 120 210 105 105 14 16 58 75 3.3
ГШК-25Ф-МП 25 120 210 105 115 14 16 68 85 4.6
ГШК-32Ф-МП 32 120 210 105 135 18 18 78 100 5.3
ГШК-40Ф-МП 40 160 262 141 145 18 19 88 110 9.79
ГШК-50Ф-МП 50 170 262 141 160 18 19 102 125 11.3
ГШК-65/50Ф-МП 65/50 262 141 180 18 20 122 145 11.96
ГШК-100/80Ф-МП 100/80 308 170 215 18 23 156 180 26.00

Видео о производстве кранов ГШК



Узнать цену, купить шаровые краны с механическим приводом


Для запроса  цены  и заказа газовых шаровых кранов с механическим приводом ГШК, позвоните  по номеру +7(8452) 52-21-31 или напишите нам на почту market@exform.ru.

Можно также воспользоваться формой заказа кранов онлайн внизу страницы.
