ГГРП - Головные газорегуляторные пункты

ООО ПКФ ЭКС-ФОРМА проектирует и производит головные ГРП любой сложности


ГГРП поставляются заказчику в полной заводской готовности. Срок службы изделий не менее 50 лет. Пропускная способность до 300.000 м3/ч и более.

заполнить опросный лист
запросить стоимость
задать вопрос


Головной газорегуляторный пункт предназначен для очистки от механических примесей природного газа по ГОСТ 5542-87, коммерческого учёта расхода газа, редуцирования давления с высокого давления I категории до высокого давления II категории, автоматического поддержания выходного давления газа в заданных пределах, автоматического отключения подачи газа при аварийном повышении (понижении) выходного давления выше (ниже) допустимых значений.

ГГРП надежен в эксплуатации, имеет необходимое резервирование основных технологических процессов, современную систему автоматизированного управления САУ ТП ГГРП.

    ООО ПКФ «Экс-Форма» имеет большой опыт в разработке и изготовлении головных ГРП (ГГРП) с большой пропускной способностью: 30 000 – 300 000 м³/час и более.

При необходимости проектирования головных ГРП с большой пропускной способностью наш конструкторский отдел может разработать пункт газорегуляторный блочный ПГБ любой сложности.


Пункт применяется в системах газораспределения, устанавливается на входе в городские сети высокого давления в качестве головного газорегуляторного пункта (ГГРП) после ГРС и обеспечивает редуцирование и подачу в сети газа высокого давления II категории (до 0,6 МПа) и среднего давления (до 0,3 МПа) для газоснабжения крупных микрорайонов и больших промышленных предприятий.

Устройство Головного ГРП



ГГРП является блочно-комплектным технологическим оборудованием, состоящим из различных технологических узлов полной заводской готовности. Блок-контейнеры выполнены на несущей металлической раме в виде каркасной конструкции, крыша и стены которой обшиты с наружной и внутренней стороны профлистами из окрашенного металла. Отопление блок-контейнеров осуществляется за счет газовых конвекторов, либо системы отопления АОГВ.

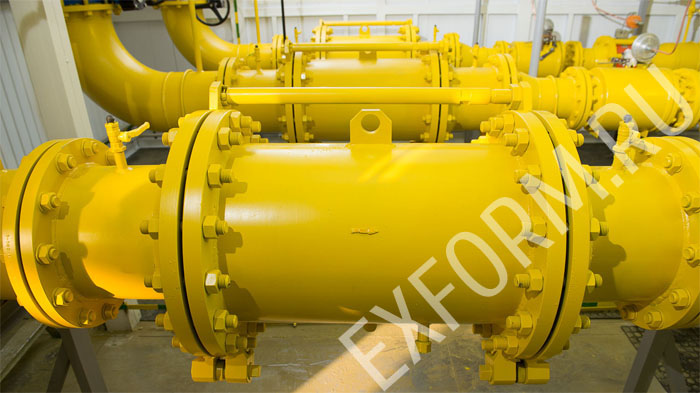

1. Узел фильтрации





Узел фильтрации состоит из фильтров газовых ДУ-300 мм со степенью фильтрации 80, 25 или 5 мкм в зависимости от проектных требований. Сменные фильтрующие элементы, поставляемые в комплекте с ГГРП обеспечивают легкость в обслуживании.

2. Узел учета расхода газа





Учет расхода газа производится с применением турбинных счетчиков газа с электронными корректорами по температуре и объему газа. Возможна установка счетчиков на каждую линию редуцирования с отдельным выходом, либо один счетчик, общий для всех выходов.

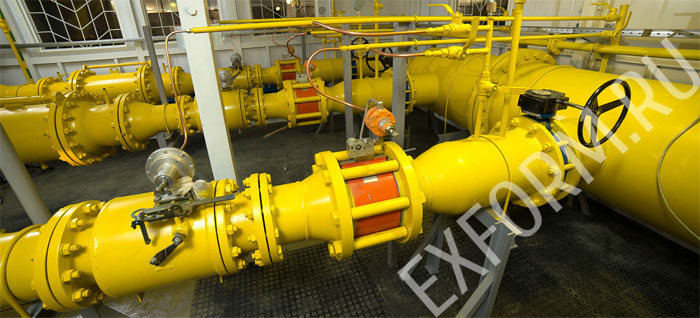

3. Узел редуцирования газа





Для редуцирования газа применяются регуляторы давления РДП-200 или РДО-1/200, обеспечивающие высокую точность поддержания заданного выходного давления. Исходя из условий проекта возможна установка любых типов и моделей регуляторов, соответствующих требованиях технического задания.

Оставить заявку на проектирование головных ГРП



Для разработки схемы и расчета стоимости головных ГРП необходимо заполнить опросной лист.
