ГРУ-100Н(В)-2
ГРУ-100Н(В)-2 ГРУ-100Н(В)-2

Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРУ-100Н(В)-2
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Газорегуляторная установка ГРУ-100Н(В)-2 выпускается с основной и резервной линиями редуцирования газа и предназначена для газоснабжения объектов с максимальным расходом газа до 25.000 м³/ч с низким или высоким выходным давлением.

Установка ГРУ-100Н(В)-2 смонтирована на раме и устанавливается внутри отапливаемых помещений с вентиляцией.

заполнить опросный лист
запросить стоимость
задать вопрос


Наименование параметра или размера ГРУ-100Н-2 ГРУ-100В-2
Регулируемая среда природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
Диапазон входных давлений, МПа 0,05 - 1,2 0,1 - 1,2
Диапазон выходных давлений, МПа 0,0015 - 0,06 0,06 - 0,6
Пределы настройки контролируемого давления клапана ПЗК-100, МПа:
- нижний предел
- верхний предел

0,0003 - 0,003
0,002 - 0,075

0,003 - 0,03
0,03 - 0,75
Стабильность поддержания выходного давления, %, не более ±5 ±5
Соединение с газопроводом:
- вход DN, мм
- выход DN, мм

100
200

100
200
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

3150
1280
1940

3150
1280
1940
Масса, кг, не более 950 950

Пропускная способность ГРУ-100Н(В)-2

Pвх МПа 0,05 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2
ГРУ-100Н-2 2850 3800 5800 7600 9500 11500 13400 15300 17400 19300 21100 23100 25000
ГРУ-100В-2 - 3800 5800 7600 9500 11500 13400 15300 17400 19300 21100 23100 25000

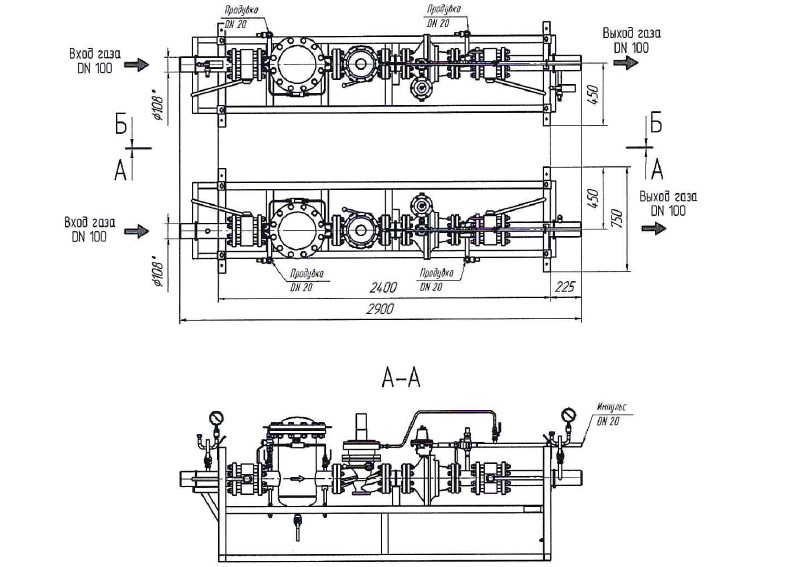

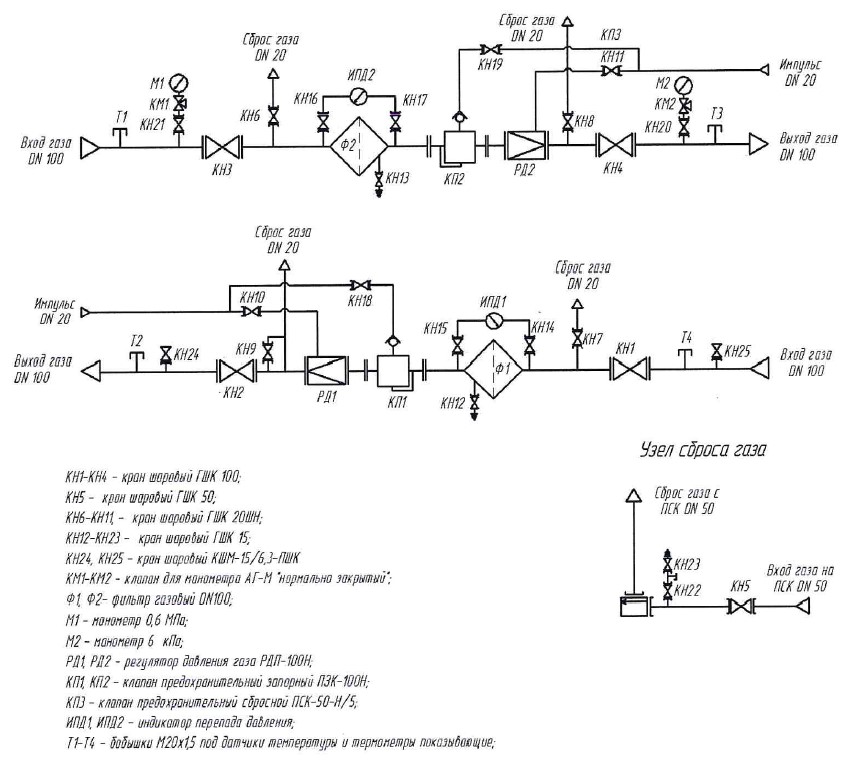

газовая схема гру-100н(в)-2

газовая схема гру-100н(в)-2

* Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.

Установка состоит из металлической раме, на которой смонтировано технологическое оборудование. Установки ГРУ предназначены для работы внутри отапливаемых и вентилируемых помещений с температурой воздуха от +5 до + 45 С.

Линия редуцирования состоит из:

1) крана ГШК ДУ-100 под приварку на входе;
2) фильтра ФГ-100, с индикатором загрязненности. Установленный на фильтре кран ГШУ ДУ-15 муфтовый служит для слива конденсата. Для замера перепада давления на фильтре предусмотрены краны шаровые ДУ-15;
3) клапана предохранительного запорного ПЗК-100Н(В), предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;
4) регулятора давления газа РДП-100Н(В), предназначенного для снижения давления газа и поддержания его в заданных пределах;
5) крана ГШК ДУ-100 под приварку на выходе;
6) импульсного трубопровода с кранами шаровыми муфтовыми ДУ-25;
7) Сбросного клапана ПСК-50.
