ГРУ-200Н(В)-2
ГРУ-200Н(В)-2 ГРУ-200Н(В)-2

Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРУ-200Н(В)-2
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Газорегуляторная установка ГРУ-200Н(В)-2 выпускается с основной и резервной линиями редуцирования газа и предназначена для газоснабжения объектов с максимальным расходом газа до 85.000 м³/ч с низким или высоким выходным давлением.

Установка ГРУ-200Н(В)-2 смонтирована на раме и устанавливается внутри отапливаемых помещений с вентиляцией.

заполнить опросный лист
запросить стоимость
задать вопрос


Наименование параметра

ГРУ-200Н-2-ЭК

ГРУ-200В-2

Тип регулятора давления газа

РДП-200Н

РДП-200В

Регулируемая среда

Природный газ ГОСТ 5542-87

Природный газ ГОСТ 5542-87

Температура окружающего воздуха,оС

+5…+45

+5…+45

Давление газа на входе, Рвх, МПа

до 1,2

до 1,2

Диапазон настройки давления газа на выходе, Рвых, кПа

1,5-60

60-600

Диапазон настройки давления срабатывания отключающего устройства, кПа





при понижении Рвых

0,3 - 30 кПа

30-300 кПа

при повышении Рвых

2-75 кПа

300-750 кПа

Пропускная способность без учета запаса в зависимости от входного давления, м³/ч, не более:

РДП-200Н

РДП-200В

0,05 МПа

11620

-

0,1 МПа

15480

15480

0,2 МПа

23220

23220

0,3 МПа

30960

30960

0,4 МПа

38700

38700

0,5 МПа

46440

46440

0,6 МПа

54180

54180

0,7 МПа

61920

61920

0,8 МПа

69660

69660

0,9 МПа

77400

77400

1,0 МПа

85140

85140

1,1 МПа

92880

92880

1,2 МПа

100000

100000

Давления срабатывания сбросного клапана, кПа

0,5-70 кПа

60-700

Тепловая мощность, кВт, обогревателя газогорелочного при давлении газа на входе:





2,0 кПа

0,5

0,5

3,6 кПа

0,7

0,7

Соединение

Фланцевое

Фланцевое

Условный проход,Ду





на входе

200

200

на выходе

400

400

импульса

50

50

Масса, кг (не более)

14000

14000

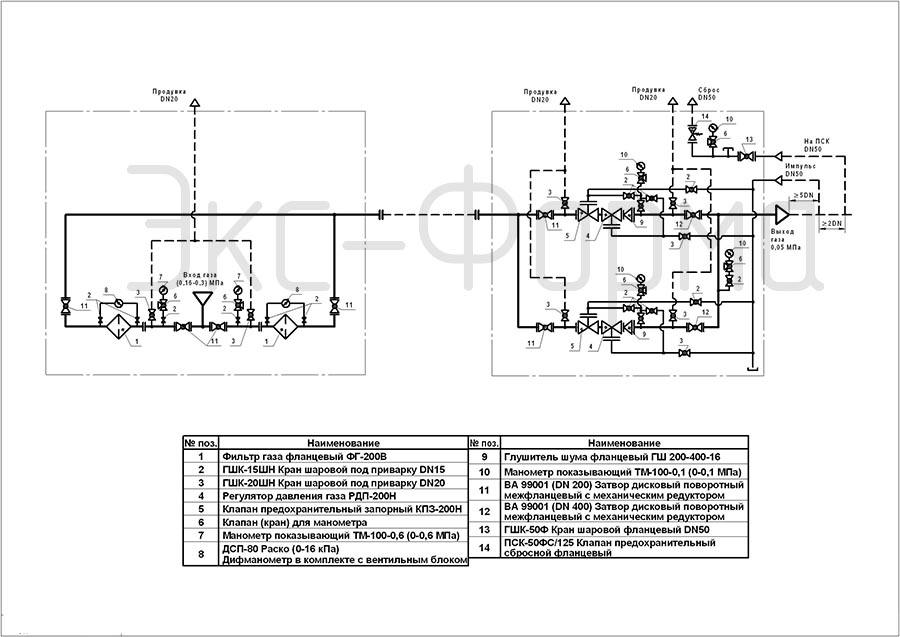

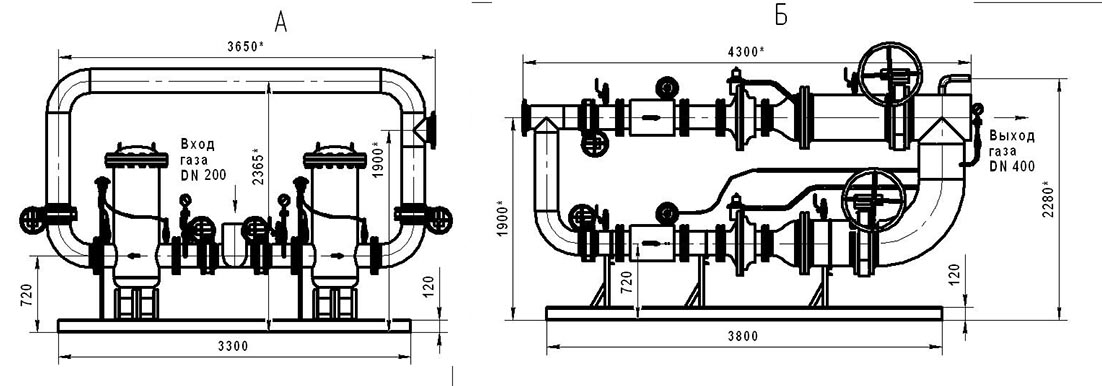

Схемы ГРУ-200


Схемы ГРУ-200

Схемы ГРУ-200

* Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.

Установка состоит из металлической раме, на которой смонтировано технологическое оборудование. Установки ГРУ предназначены для работы внутри отапливаемых и вентилируемых помещений с температурой воздуха от +5 до + 45 С.

Линия редуцирования состоит из:

1) Затворов поворотных на входе ДУ-200;
2) фильтра ФГ-200, с индикатором загрязненности. Установленный на фильтре кран ГШУ ДУ-50 муфтовый служит для слива конденсата. Для замера перепада давления на фильтре предусмотрены краны шаровые ДУ-15;
3) клапана предохранительного запорного ПЗК-200Н(В), предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;
4) регулятора давления газа РДП-200Н(В), предназначенного для снижения давления газа и поддержания его в заданных пределах;
5) Затворов поворотных на выходе ДУ-400;
6) импульсного трубопровода с кранами шаровыми муфтовыми ДУ-20;
7) Сбросного клапана ПСК-50.
