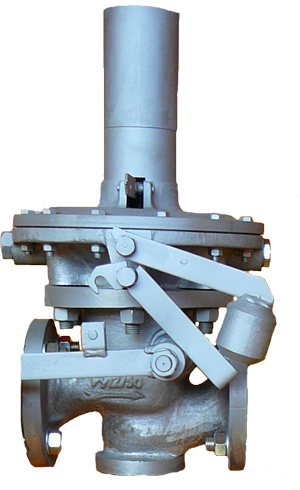

запорные клапаны пкнЗапорные клапаны ПКН и ПКВ производства завода ЭКС-ФОРМА являются полуавтоматическими устройствами, предназначенными для герметичного перекрытия подачи неагрессивных углеводородных газов. ПКН и ПКВ имеют условный проход 50, 100 или 200 мм и выпускаются низкого (ПКН) или высокого (ПКВ) контролируемого давления. Вид климатического исполнения соответствует УЗ ГОСТ 15150 (от –40°С до +45°С).

Автоматическое закрытие запорного клапана ПКН или ПКВ происходит при выходе контролируемого давления за установленный верхний и нижний пределы настройки. Открытие клапана производится вручную. Произвольное открытие клапана исключено.

Выпускается модификация запорных клапанов ПКН и ПКВ - предохранительные запорные клапаны с электромагнитным исполнительным механизмом марок ПКНэ и ПКВэ.




Запорные клапаны ПКН, ПКВ - основные технические характеристики:


Наименование параметра Клапан
ПКН-50
Клапан
ПКВ-50
Клапан
ПКН-100
Клапан
ПКВ-100
Клапан
ПКН-200
Клапан
ПКВ-200
Рабочая среда
природный газ ГОСТ 5542

Условный проход DN, мм

50 50 100 100 200 200

Класс герметичности

"А" по ГОСТ 9544

Строительная длина, мм

230±1,5 230±1,5 350±2 350±2 600±3 600±3
Соединение с газопроводом
фланцевое ГОСТ 12817
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

390
310
480

390
310
480

425
320
600

425
320
600

600
390
720

600
390
720

Масса, кг, не более

31,5 31,5 52,5 52,5 141 141


  Клапаны выпускаются в двух исполнениях по давлению – с низким или высоким выходным давлением, с условным проходом - DN 50, DN 100, DN 200 и в двух исполнениях по расположению рычагов управления – правое или левое.

 Правым исполнением Клапана считается такое исполнение, при котором рычаги управления расположены справа, если смотреть на входной фланец Клапана по ходу газа. Расположение рычагов управления слева считается левым исполнением Клапана.

Запорные клапаны ПКН, ПКВ - пределы настройки контролируемого давления клапанов:

Наименование параметра Клапан
ПКН-50
Клапан
ПКВ-50
Клапан
ПКН-100
Клапан
ПКВ-100
Клапан
ПКН-200
Клапан
ПКВ-200

Максимальное входное давление, МПа

1,2 1,2 1,2 1,2 1,2 1,2

При понижении давления, МПа

0,0003 - 0,003 0,003 - 0,03 0,0003 - 0,003 0,003 - 0,03 0,0003 - 0,003 0,003 - 0,03

При повышении давления, МПа

0,002 - 0,075 0,03 - 0,75 0,002 - 0,075 0,03 - 0,75 0,002 - 0,075 0,03 - 0,75
Точность срабатывания,
не более
5 % 2 % 5 % 2 % 5 % 2 %


Монтаж и эксплуатация клапанов


Перед установкой Клапана продуть систему трубопроводов. Установка прибора в местах с отрицательной температурой допускается при условии отсутствия конденсации паров воды в проходящем газе при этих температурах.

Перед монтажом на трубопроводе проверить визуально состояние Клапана, проверить вручную плавность хода элементов настройки Клапана – ход должен быть свободный, без заеданий. Гайки при монтаже Клапана затягивать равномерно в 4 прохода. Начиная с первого прохода на 25% от конечной требуемой величины затяжки, второй проход на 50% и затем третий проход – на 100%. В конце выполнить проверочный проход по часовой стрелке или против нее для обеспечения равномерной затяжки всех гаек. Затяжку гаек производить гаечным или динамометрическим ключом без применения удлинителей, перекосы и перетяжки при этом не допускаются.

Клапан не должен устанавливаться в окружающих средах, разрушающе действующих на алюминий, сталь, резину и цинковое покрытие. Клапан монтируется на горизонтальном участке трубопровода перед регулятором давления газа таким образом, чтобы были обеспечены свободный доступ к элементам настройки и рычагам управления. Мембрана Клапана должна занимать горизонтальное положение.

Вход газа должен соответствовать стрелке, нанесенной на корпусе изделия. Качество монтажа и уплотнений фланцев проверить путем испытания на герметичность воздухом, азотом или рабочим газом максимальным рабочим давлением 1,2 МПа с нанесением мыльной эмульсии на местах соединений. Утечки газа не допускаются.

 Подготовка к работе и ввод в эксплуатацию. После окончания монтажа должна быть проведена окраска трубопроводов, мест присоединения фланцев к Клапану. До пуска газа ответственный за пуск обязан:
 произвести внешний осмотр смонтированного Клапана;
 проверить закрытое положение кранов;
 провести инструктаж слесарей пусковой бригады по правилам безопасности при пуске газа.

При обнаружении неисправности пуск газа не должен производиться до полного ее устранения. После временного вывода из эксплуатации или консервации на срок более двух месяцев, система газораспределения с Клапанами перед пуском газа подлежит повторной контрольной опрессовке и испытаниям. Запрещается производить пуск газа без контрольной опрессовки. Герметичность резьбовых и фланцевых соединений должна проверяться мыльной эмульсией (в зимнее время – незамерзающей) или течеискателем.

Отбор импульса контролируемого давления запорного Клапана ПКН или ПКВ необходимо производить после регулятора давления, рядом с точкой импульса регулятора давления, т.е. на расстоянии от регулятора давления не менее пяти диаметров выходного газопровода. Импульсная трубка должна быть присоединена к ниппелю (приварена) и по возможности иметь уклон от головки вниз и не иметь участков с противоположным направлением уклона, в которых может скопиться конденсат. Местные сужения импульсной трубки не допускаются. Присоединение трубки к нижней четверти горизонтального трубопровода, в котором контролируется давление, не допускается.

Инструкция по настройке ПКН и ПКВ


Пуск системы в работу на потребителя заключается в настройке Клапанов на заданные технологические параметры в составе действующей системы газораспределения. Потребитель должен быть готов к приему газа. При испытании и пуске в работу системы запорную арматуру (краны, задвижки) открывать медленно и плавно, контролируя давление по манометрам.

Порядок настройки

По окончании монтажа и опрессовки Клапана следует произвести настройку на рабочие параметры.
Рекомендуется следующий порядок настройки: Сначала установить нижний предел, вращением регулировочного винта. Во время настройки следует поддерживать давление в импульсной трубке несколько выше устанавливаемого предела, а затем медленно снизить давление и убедиться в том, что Клапан срабатывает при падении давления до установленного нижнего значения. После чего установить верхний предел, вращением регулировочного стакана. Во время настройки следует поддерживать давление немного выше настроенного нижнего предела. После окончания настройки повысить давление и убедиться в срабатывании клапана при достижении верхнего предела.

Для пуска Клапана медленно поднять рычаг с грузом до момента зацепа рычага с анкером, произвести зацеп и взвести молоток.



Принцип работы Клапанов ПКН и ПКВ



Клапан работает следующим образом: в открытом положении штифт рычага сцеплен с крючком анкера. Нижний конец молотка упирается о выступ анкерного рычага.

Штифт молотка упирается о правый выступающий конец коромысла, а левый конец коромысла входит в кольцевую канавку штока.

Когда контролируемое давление находится в установленных пределах, пружина нижним своим торцом через шайбу упирается в выступы стакана, крышки головки и не оказывает давления на мембрану: мембрана под давлением силы давления снизу занимает среднее положение. Гайка регулировочного винта прижата к тарелке пружины.

Коромысло находится примерно в горизонтальном положении и сцеплено со штифтом молотка.

Когда давление под мембраной превысит предел, установленный пружиной, мембрана со штоком начнет подниматься, сжимая пружину. Поднимается левый конец коромысла, а правый его конец выйдет из зацепления со штифтом молотка. Молоток упадет и ударит по концу анкерного рычага. Рычаг выйдет из зацепления с анкером и упадет, в результате чего Клапан окажется перекрытым.

Когда давление под мембраной упадет ниже предела, установленного малой пружиной, мембрана со штоком начнет опускаться, правый конец коромысла переместиться вверх и выйдет из зацепления со штифтом молотка. В результате, как и в предыдущем случае, Клапан окажется перекрытым.


Устройство Клапанов ПКН и ПКВ

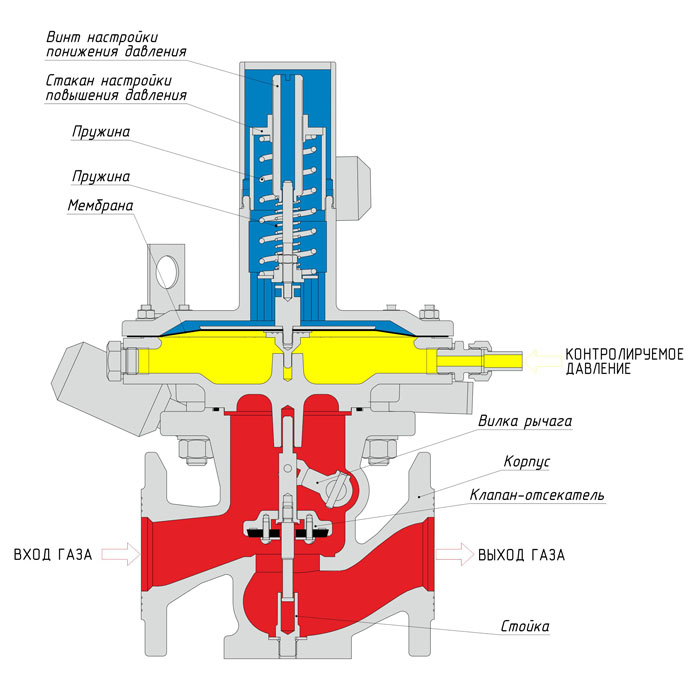

устройство клапана пкн и пкв


Клапан предохранительный запорный имеет фланцевый корпус вентильного типа. Внутри корпуса находится седло, которое перекрывается клапаном с резиновым уплотнителем.

Клапан висит на штоке, верхний конец которого перемещается в отверстие головки, а нижний конец по направляющей стойке.

Шток Клапана посредством штифта сцепляется с насаженной на ось вилкой. На конце оси закреплен рычаг с грузом. Выходящая из корпуса ось уплотняется резиновыми кольцами.

В основной клапан встроен малый перепускной клапан, служащий для выравнивания давления до и после Клапана перед его открытием. При открывании Клапана сначала придет в движение шток, в результате чего перепускной клапан откроется, и давление в полостях корпуса выровнится, что даст возможность открыть основной клапан. При закрывании Клапана основной клапан садится на седло, а затем, под действием рычага, шток прижимается к уплотнителю, и перепускной клапан закрывается.

На верхнем фланце корпуса прикреплена головка, верхняя часть которой образует подмембранную полость контролируемого давления. Между головкой и крышкой крепится мембрана со штоком.

Внутри крышки помещается механизм регулировки контролируемого давления.

В отверстие верхнего торца штока мембраны упирается шпилька с упором. На упор надета шайба, которая опирается на выступы стакана крышки. На упор опирается малая пружина, определяющая настройку нижнего предела контролируемого давления, усилие определяется перемещением регулировочного винта.

На шайбу нижним торцом опирается пружина, определяющая настройку верхнего предела контролируемого давления, усилие измеряется путем перемещения регулировочного стакана. Импульс контролируемого давления подается под мембрану через ниппель.

устройство клапанов ПКН и ПКВ

1-седло, 2-направляющая стойка, 3-клапан, 4-ось, 5-штифт, 6-вилка, 7-шток, 8-шток, 9-головка, 10-рычаг с грузом, 11-верхний торец штока, 12-шайба, 13-малая пружина, 14-пружина, 15-регулировочный стакан, 16- регулировочный винт.

Примеры записи обозначения при заказе:
– клапан предохранительный запорный низкого контролируемого давления с условным проходом DN 50 с правым исполнением по расположению рычагов управления:
«Клапан ПКН-50П ТУ 3712-010-12213528-2011»;
– то же с условным проходом DN 100: «Клапан ПКН-100П ТУ 3712-010-12213528-2011»;
– то же с условным проходом DN 200: «Клапан ПКН-200П ТУ 3712-010-12213528-2011»;

 – клапан предохранительный запорный низкого контролируемого давления с условным проходом DN 50, с левым исполнением по расположению рычагов управления:
«Клапан ПКН-50Л ТУ 3712-010-12213528-2011»;
– то же с условным проходом DN 100: «Клапан ПКН-100Л ТУ 3712-010-12213528-2011»;
– то же с условным проходом DN 200: «Клапан ПКН-200Л ТУ 3712-010-12213528-2011»;

– клапан предохранительный запорный высокого контролируемого давления с условным проходом DN 50, с правым исполнением по расположению рычагов управления:
«Клапан ПКВ-50П ТУ 3712-010-12213528-2011»;
– то же с условным проходом DN 100: «Клапан ПКВ-100П ТУ 3712-010-12213528-2011»;
– то же с условным проходом DN 200: «Клапан ПКВ-200П ТУ 3712-010-12213528-2011»;

– клапан предохранительный запорный высокого контролируемого давления с условным проходом DN 50, с левым исполнением по расположению рычагов управления: «Клапан ПКВ-50Л ТУ 3712-010-12213528-2011»;
– то же с условным проходом DN 100: «Клапан ПКВ-100 Л ТУ 3712-010-12213528-2011»;
– то же с условным проходом DN 200: «Клапан ПКВ-200 Л ТУ 3712-010-12213528-2011».




Цена, сроки изготовления, доставка клапанов ПКН и ПКВ



Цена на клапаны ПКН и ПКВ предоставляется по запросу. Запрос можно оставить онлайн.

Срок изготовления и наличие клапанов на складе уточняйте по контактным телефонам.

Доставка осуществляется во все регионы и любыми видами транспорта. Возможен самовывоз.
