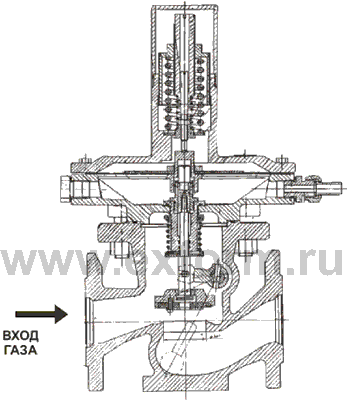

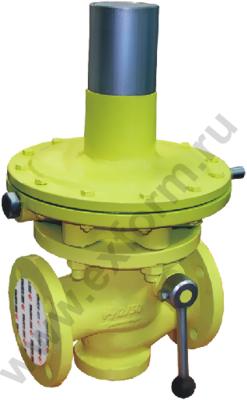

Клапан запорный ПЗК
Рекомендуем ознакомиться с положением о применении регуляторов РДП
Клапаны ПЗК изготавливаются в климатическом исполнении УЗ ГОСТ 15150 (от - 40о С до + 40оС), а по типоразмерам - с условным проходом DN 50, DN 100 низкого или высокого контролируемого давления.
Клапаны предохранительные запорные ПЗК предназначены для герметичного перекрытия подачи неагрессивных углеводородных газов.
Клапаны ПЗК автоматически закрываются при выходе контролируемого давления за установленные верхний и нижний пределы. Открытие клапанов производится вручную. Произвольное открытие клапанов исключено.Преимущества клапана ПЗК:
- принципиально новая конструкция прибора и отсутсвие внешних исполнительных механизмов исключают ложные срабатывания клапана;
- конструкция прибора исключает смещение рабочего клапана относительно седла;
- минимальное количество трущихся деталей шарикового затвора повышает точность и надежность работы;
- конструкция запорного механизма успешно опробована в течение нескольких лет в клапане-отсекателе регулятора РДК.
| Наименование параметра или размера | ПЗК-50Н | ПЗК-50В | ПЗК-100Н | ПЗК-100В | ПЗК-200Н | ПЗК-200В |
| Рабочая среда | природный газ
ГОСТ 5542 | природный газ
ГОСТ 5542 | природный газ
ГОСТ 5542 | природный газ
ГОСТ 5542 | природный газ
ГОСТ 5542 | природный газ
ГОСТ 5542 |
| 50 | 50 | 100 | 100 | 200 | 200 |
| Максимальное входное давление, МПа | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 |
1,2 |
| Пределы настройки контролируемого давления:
- при понижении давления, МПа - при повышении давления, МП | 0,0003-0,003
0,002-0,075 | 0,003-0,03
0,03-0,75 | 0,0003-0,003
0,002-0,075 | 0,003-0,03
0,03-0,75 |
0,0003-0,003 0,002 -0,075 |
0,003-0,03 0,03-0,75 |
| Точность срабатывания, %, не более | 2 | 5 | 2 | 5 |
2 | 5 |
| Класс герметичности | "А" по ГОСТ 9544 | "А" по ГОСТ 9544 | "А" по ГОСТ 9544 | "А" по ГОСТ 9544 | "А" по ГОСТ 9544 | "А" по ГОСТ 9544 |
Строительная длина, мм | 230±1,5 | 230±1,5 | 350±2 | 350±2 | 600±2 | 600±2 |
| Габаритные размеры, не более:
- длина, мм - ширина, мм - высота, мм |
330 265 480 |
330 265 480 |
360 300 600 |
360 300 600 |
600 390 795 |
|
| Соединение с газопроводом | фланцевое
по ГОСТ 12817 | фланцевое
по ГОСТ 12817 | фланцевое
по ГОСТ 12817 | фланцевое
по ГОСТ 12817 | фланцевое
по ГОСТ 12817 |
|
| Масса, кг, не более | 31,5 | 31,5 | 52,5 | 52,5 |
| 141 |
Разрешение Ростехнадзора № РРС 00-044758 от 18.08.2011г
Сертификат соответствия № С-RU.АЮ17.В 00868 от 28.06.2011г.
