Предохранительные сбросные клапаны ПСК

сбросные клапаны пск

Клапаны предохранительные сбросные ПСК предназначены для автоматического сброса газа в атмосферу при повышении давления сверх установленных значений.

Рабочая среда – природный газ по ГОСТ 5542-2014. Температура рабочей среды от минус 10 до плюс 40ºС. Герметичность затвора Клапана – класс А по ГОСТ 9544-2015.

Клапаны применяются в системах газораспределения и газопотребления.

Условия эксплуатации Клапанов ПСК должны соответствовать климатическому исполнению У3 по ГОСТ 15150-69 (предельные рабочие значения температуры воздуха от минус 40 до +45С).

Клапаны изготавливаются с условным проходом DN 25 и DN 50, низкого, среднего и высокого давления срабатывания.

Тип соединения с газопроводом:
- резьба внутренняя трубная по ГОСТ 6357-81;
- фланцевое по ГОСТ 33259-2015.

Клапан снабжен устройством для принудительной продувки. Высокая энергетическая эффективность Клапана определяется его конструкцией – потерь газа при эксплуатации не имеется.

Клапаны ПСК предотвращают повышение давления газа после регулятора для исключения ложного срабатывания запорного клапана. Обычно это наблюдается в системе при переходных режимах или отсутствии потреблений газа.

На предприятии ООО ПКФ "ЭКС-ФОРМА" сбросные клапаны ПСК
выпускаются по ТУ 3712-008-12213528-2011.


Клапаны ПСК выпускаются нескольких видов:

С условным проходом DN 25:
- сбросные клапаны низкого давления срабатывания – ПСК-25 П-Н
- сбросные клапаны высокого давления срабатывания – ПСК-25 П-В.
С условным проходом DN 50:
- сбросные клапаны низкого давления срабатывания – ПСК-50П-Н/20
- сбросные клапаны среднего давления срабатывания – ПСК-50П-С/50
- сбросные клапаны среднего давления срабатывания – ПСК-50П-С/125
- сбросные клапаны высокого давления срабатывания – ПСК-50П-В/1000

Сбросные клапаны ПСК-25

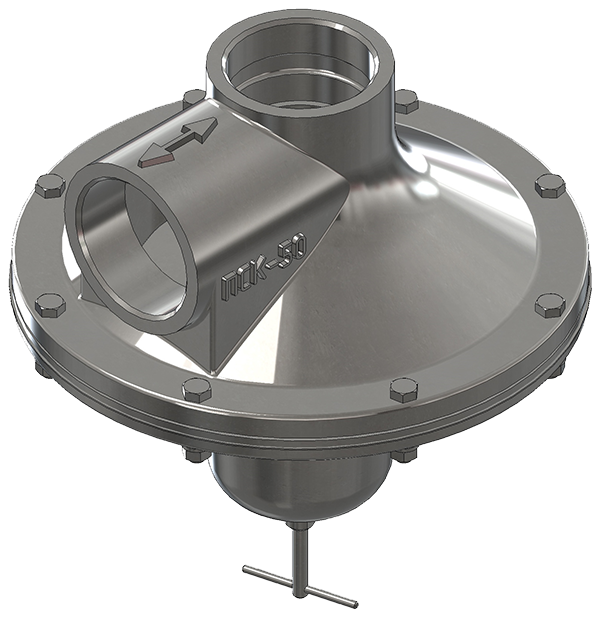

Сбросные клапаны ПСК-50

клапаны пск-25

клапаны пск-50

Технические характеристики клапанов ПСК

Исполнение DN Диапазон
настройки, кПа
Пропускная
 способность,
 макс м3

Масса

ПСК-25ПН

25

2 – 75 21  3 кг
ПСК-25ПВ 60 – 750 124  3 кг
ПСК-25Н/5 2 – 5 16,5  3 кг
ПСК-25С/20 5 – 20 56 3 кг
ПСК-25С/50 20 – 50 44  3 кг
ПСК-25С/125 50 – 125 231  3 кг
ПСК-25С/300 125 – 300 345  3 кг
ПСК-25В/700 300 – 700 623  3 кг
ПСК-50ПН/20

50

2 – 20 14,5      4,5 кг
ПСК-50ПС/50 20 – 50 74      4,5 кг
ПСК-50ПС/125 50 – 125 170      4,5 кг
ПСК-50ПВ/1000 125 – 1000 268      4,5 кг
ПСК-50Н/5 2 – 5 79      4,5 кг
ПСК-50С/20 5 – 20 83      4,5 кг
ПСК-50С/50 20 – 50 108      4,5 кг
ПСК-50С/125 50 – 125 464      4,5 кг
ПСК-50С/300 125 – 300 354      4,5 кг
ПСК-50В/700 300 – 700 635      4,5 кг
ПСК-25ПФН

25

2 – 75 21      5,5 кг
ПСК-25ПФВ 60 – 750 124      5,5 кг
ПСК-25ФН/5 2 – 5 16,5      5,5 кг
ПСК-25ФС/20 5 – 20 56      5,5 кг
ПСК-25ФС/50 20 – 50 44      5,5 кг
ПСК-25ФС/125 50 – 125 231      5,5 кг
ПСК-25ФС/300 125 – 300 345      5,5 кг
ПСК-25ФВ/700 300 – 700 623      5,5 кг
ПСК-50ПФН/20

50

2 – 20 14,5      10 кг
ПСК-50ПФС/50 20 – 50 74      10 кг
ПСК-50ПФС/125 50 – 125 170      10 кг
ПСК-50ПФВ/1000 125 – 1000 268      10 кг
ПСК-50ФН/5 2 – 5 79      10 кг
ПСК-50ФС/20 5 – 20 83      10 кг
ПСК-50ФС/50 20 – 50 108      10 кг
ПСК-50ФС/125 50 – 125 464      10 кг
ПСК-50ФС/300 125 – 300 354      10 кг
ПСК-50ФВ/700 300 – 700 635      10 кг

Давление закрытия: 0,9 Р настройки

Категорически запрещается использовать ПСК при входных давлениях и параметрах настройки, не соответствующих значениям, указанным в таблице.


Назначенный срок службы клапанов - 35 лет при условии своевременной замены в процессе эксплуатации деталей и комплектующих, имеющих меньший, естественно-ограниченный, срок службы (для уплотняющих, герметизирующих прокладок, колец – 5 лет, для мембран – 5 лет, для пружин – 10 лет).

Габаритные размеры ПСК-25



Габаритные размеры ПСК-50

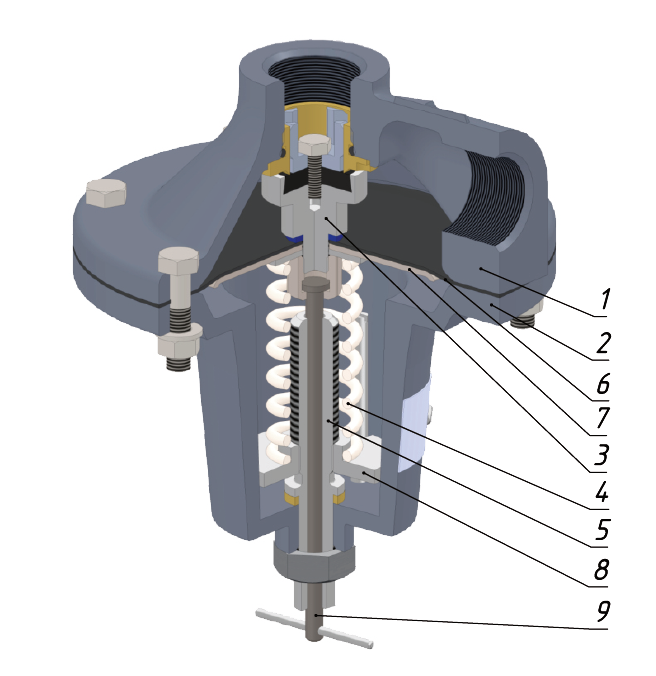

Устройство Клапана ПСК



Корпус клапанов выполнен в виде усеченного конуса с фланцем, седлом и двумя отверстиями с резьбой трубной цилиндрической 1 дюйм - исполнение ПСК-25П, 2 дюйма – исполнение ПСК-50П или с метрической резьбой М36х1,5 – исполнение ПСК-25ПФ и М56х2 - исполнение ПСК-50ПФ.

Седло перекрывается клапаном поз. 3 с резиновым уплотнением. Клапан собран с мембранной поз. 6, которая жестко закреплена между клапаном и тарелкой поз. 7. В свою очередь мембрана закреплена между корпусом поз. 1 и крышкой поз. 2.

Пружина поз. 4 зажата между тарелкой мембраны и упором поз. 8. Путем вращения регулировочного винта поз. 5 перемещается упор поз. 8, изменяя, таким образом, усилия пружины, которая определяет настройку клапана на давление в заданных пределах.

Для проверки работоспособности клапан снабжен механизмом принудительного открытия, который приводится в действие тягой поз. 9.

сбросные клапаны пск в разрезе


Подготовка и запуск изделия в работу


Клапан устанавливается таким образом, чтобы направление движения среды совпадало с направлением стрелки на корпусе изделия, либо согласно буквенному обозначению, указанному на корпусе изделия.

Кран перед ПСК должен быть открыт и опломбирован. Все соединения обвязки газопроводной арматуры при монтаже ПСК проверяются на герметичность. Утечки газа через неплотности соединений не допускаются.

Устанавливать ПСК низкого давления срабатывания (маркируются буквой Н) в рабочее положение необходимо крышкой вниз. ПСК среднего и высокого давления настройки (маркируются буквами «С» и «В») возможно устанавливать в любом положении.

Для проверки работоспособности клапана следует потянуть за тягу механизма принудительного открытия (поз.9). При этом клапан открывается. Операцию повторить 3 – 4 раза.

Включение Клапана производится путем вращения регулировочного винта (поз. 5) до нужных параметров срабатывания. Винт легко доступен. Вращение винта происходит легко, без заеданий.

Безопасная полная остановка работы Клапана производится закрытием крана, установленного перед Клапаном.

Принцип работы Клапана


Газ от сети через входное отверстие корпуса входит в полость клапана.

При установившемся режиме контролируемое давление газа в установленных пределах уравновешивается настроенной пружиной, и клапан герметично закрыт.

Когда давление газа в сети (также и в полости клапана) превысит предел настройки, мембрана, преодолевая усилия пружины, опустится вместе с клапаном, открывая при этом выход газа в атмосферу через сбросной патрубок.

Сброс газа произойдет до снижения давления в сети ниже настроенного, после чего под действием пружины клапан закроется.

Цена, сроки изготовления, условия доставки


Цена на клапаны ПСК предоставляется по официальному запросу в нашу компанию. Срок изготовления сбросных клапанов не превышает 20 дней. Имеются также складские запасы. Доставка осуществляется во все районы РФ, а также на территорию стран СНГ любыми видами транспорта.

Гарантийный срок эксплуатации – 36 месяцев с даты ввода изделия в эксплуатацию, но не более 42 месяцев с даты изготовления.

Назначенный срок службы Клапана – 35 лет.

По специальному заказу потребителя Клапаны могут настраиваться на заданное давление срабатывания в соответствии с конкретным заказом или техническим заданием и пломбироваться.
