Клапан термозапорный КТЗ

Клапаны термозапорные КТЗ 001

предназначены для перекрытия газа в случае пожара трубопровода, подводящего газ к бытовым и промышленным приборам для его сжигания.

Клапаны термозапорные КТЗ 001

разработаны согласно введенным в действие изменениям и дополнениям в Правила пожарной безопасности в Российской Федерации (ППБ 01-93), приказом МВД России №817 от октября 1999г. КТЗ предназначен для обязательной установки перед бытовыми газовыми приборами. При достижении температуры клапана КТЗ 80—100°С легкоплавкая вставка плавится, освобождая проход для запорного элемента, который пружиной досылается к седлу клапана, перекрывая поток газа. Клапан термозапорный КТЗ является устройством разового действия.

Клапан КТЗ

снабжен затвором «металл по металлу», имеет полнопроходное сечение и пригоден для всех видов газов. Допустимая рабочая температура -50 - +45 °С. Рабочее давление до 0,6 МПа (6 кгс/см²). Допустимый пропуск через затвор в закрытом состоянии при давлении на входе 0,6 МПа (6 кгс/см²) 0,3 л/мин. Резьба трубная цилиндрическая по ГОСТ 6357-81.

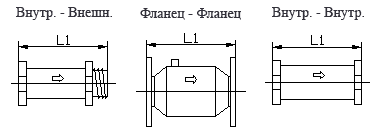

Рис.1. Клапан термозапорный КТЗ

Тип	Ду	Присоединение вход - выход	Размер L1
КТЗ 001-15	15 (1/2")	внутр.-внешн.	66
КТЗ 001-20	20 (3/4")	внутр.-внешн.	81
КТЗ 001-25	25 (1")	внутр.-внешн.	90
КТЗ 001-32	32 (1 1/4")	внутр.-внешн.	102
КТЗ 001-40	40 (1 1/2")	внутр.-внешн.	117
КТЗ 001-50	50 (2")	внутр.-внешн.
КТЗ 001-15-01	15 (1/2")	внутр.-внутр.	75
КТЗ 001-20-01	20 (3/4")	внутр.-внутр.	89
КТЗ 001-25-01	25 (1")	внутр.-внутр.	102
КТЗ 001-32-01	32 (1 1/4")	внутр.-внутр.	113
КТЗ 001-40-01	40 (1 1/2")	внутр.-внутр.	126
КТЗ 001-50-01	50 (2")	внутр.-внутр.
КТЗ 001-50-02	50	фланец-фланец	90
КТЗ 001-65-02	65	фланец-фланец	95
КТЗ 001-80-02	80	фланец-фланец	165
КТЗ 001-100-02	100	фланец-фланец	165
КТЗ 001-150-02	150	фланец-фланец	185
КТЗ 001-200-02	200	фланец-фланец	240

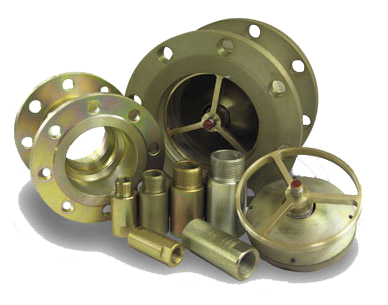

Рис.2. Клапан термозапорный КТЗ 001
