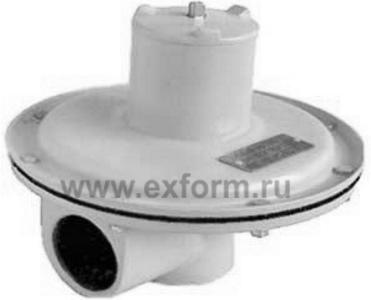

  КПС
Клапаны КПС предназначены для ограничения давления неагрессивных газов до установленной величины при повышении давления в сети сверх допустимого предела путем сброса газа в атмосферу.

Клапаны КПС выпускаются в нескольких исполнениях:

- Клапан КПС-С давление низкое, с максимальным пределом срабатывания  7-400,0 кПа;
- Клапан КПС-Н давление высокое, с максимальным пределом срабатывания 2,5-6,5 кПа

Устройство и принцип работы клапанов КПС:

    КПС-схемаКлапан предохранительный сбросной КПС-25 состоит из корпуса (1), крышки (2), клапана (3) с резиновым уплотнителем, пружины (4) и регулировочного винта (5), мембраны (6) и тарелки (7).

   Корпус выполнен в виде усеченного конуса, с фланцем, седлом и двумя резьбовыми отверстиями труб. Седло перекрывается клапаном с резиновым уплотнением. Клапан собран с мембраной, которая жестко закреплена между фланцем корпуса и крышкой.

   Пружина зажата между тарелками мембраны и регулировочного винта. Путем вращения регулировочного винта перемещается нижняя тарелка, изменяя, таким образом, усилия пружины, которая определяет настройку клапана на давление в заданных пределах. Жесткий сброс производится путем вращения до упора (предварительно расконтренным) рычага на винте.

Сбросные клапаны КПС. Технические характеристики
Технические характеристикиКПС-СКПС-Н
Условный проход, DN, мм1212
Максимальное входное давление, кПа6,5400
Пределы настройки контролируемого давления Рср, кПа7 - 4002,5 - 6,5
Точность срабатывания, %± 10± 10
Расход газа через клапан при перепаде давлений на нем P = 1,05Рср, м30,50,5
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

90
70
80

95
81
128


КУПИТЬ КЛАПАНЫ КПС



   Для того, чтобы купить клапаны электромагнитные КПС производства компании "Экс-Форма" Вам нужно просто позвонить нам по номеру +7(8452) 52-21-31 или написать нам на почту exform@exform.ru.
