Предохранительные запорные клапаны ПКК


   клапан пккПредохранительные запорные клапаны ПКК поставляемые ООО ПКФ "Экс-Форма", предназначены для автоматического прекращения подачи неагрессивных углеводородных газов к потребителям при повышении или понижении контролируемого давления газа сверх заданных пределов.

Клапан ПКК выпускают низкого и среднего давления:
- с пружиной низкого давления — ПКК-40 МН;
- с пружиной среднего давления — ПКК-40 МС.

   Клапаны ПКК устанавливаются перед регуляторами давления газа и сохраняют свою работоспособность при температурах от −40°С до +65°С, что соответствует УХЛ2 ГОСТ 15150-69.




Устройство и принцип работы клапанов ПКК

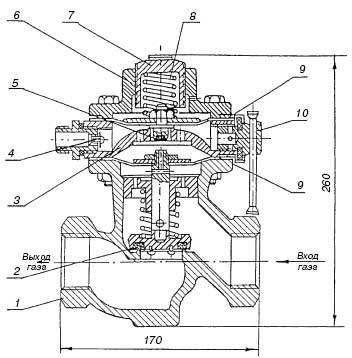

    схема пккПри медленном открытии крана перед ПКК, не допуская подскока основного клапана 2, газ заполняет подмембранную полость и через два взаимно перпендикулярных отверстия в штоке основного клапана 2 заполняет пространство между мембранами.

   Для открытия основного клапана 2 необходимо отвернуть пусковую пробку 10. При этом газ, находящийся между мембранами, через отверстия в пробке 10 быстро выйдет в атмосферу.

   Входное давление газа, преодолевая усилие пружины основного клапана, поднимает нижнюю мембрану вверх до упора, а отверстие в конце штока основного клапана 2 окажется закрытым клапаном 5 верхней мембраны. После этого пусковая пробка 10 завинчивается обратно. Газ через открытый основной клапан 2 поступает в сеть, а из контролируемого участка по импульсной трубке через обратный клапан 4 попадает в полость между мембранами.

   Если контролируемое давление газа превысит установленное верхней пружиной значение, то верхняя мембрана приподнимется, отверстие на штоке основного клапана 2 откроется и по обе стороны нижней мембраны установится одинаковое входное давление газа. Под действием пружины основной клапан опускается на седло, перекрывает подачу газа.

   При уменьшении входного давления ниже величины, определяемой пружиной основного клапана, нижняя мембрана под действием этой пружины опустится, отверстие в штоке основного клапана 2 откроется, что также приведет к закрытию основного клапана.

Технические характеристики клапана ПКК





ПКК - технические характеристики запорного клапана:

Марка клапанаDNРвхМасса
ПКК -40МН40 мм0,6 МПа6,5 кг
ПКК -40МС40 мм1,2 МПа6,5 кг

Запорный клапан ПКК - пределы настройки контролируемого давления:

Марка клапанаНижний пределВерхний предел
ПКК-40МН1,5 кПа5 кПа
ПКК-40МС5 кПа60 кПа

КАК КУПИТЬ КЛАПАНЫ ПКК





   Для того, чтобы купить клапаны предохранительные запорные  ПКК производства компании "Экс-Форма" Вам нужно просто позвонить нам по номеру +7(8452) 52-21-31 или написать нам на почту exform@exform.ru.
