Новый предохранительный клапан КПЗ-50

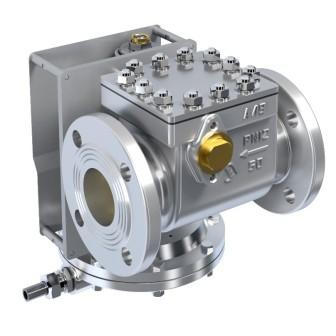

КПЗ новый.jpgМодифицированная модель клапана предохранительного запорного КПЗ-50 позволяет в ручном режиме быстро и легко произвести срабатывание клапана, тем самым совершить аварийную остановку с перекрытием потока газа без необходимости применения запорной арматуры.

Исполнительный механизм клапана было решено изготовить с минимальными изменениями по сравнению с традиционным корпусом КПЗ, т. к. классическая конструкция оптимальна для использования в качестве надежного защитного устройства (см. табл.). Газ в таком корпусе движется по оси, не меняя направления, что обеспечивает минимальное сопротивление и снижение шумовых характеристик.


На протяжении десятка лет конструкция механизма контроля КПЗ остается неизменной у большинства производителей и имеет зависимую настройку механизма срабатывания пружинами на повышение и понижение. Традиционный вариант механизма контроля запорного клапана не имеет возможности принудительного срабатывания, а технологическое решение, применяемое в устаревших моделях КПЗ, не позволяет перевести клапан в исходное положение после подачи контролируемого давления. То есть после того, как при проведении проверки клапан сработал, необходимо рукоятку (рычаг взвода) перевести в первоначальное положение, затем установить рабочее давление (давление контроля) и только после этого отпустить рычаг, чтобы он встал в «зацеп».

Усовершенствованный механизм контроля КПЗ исключает все недостатки традиционного варианта. Новая система подпружиненных рычагов создает минимальное трение в точке «зацепа», обеспечивая высокую точность срабатывания даже на низких пределах контролируемого давления. В конструкции продумана раздельная настройка механизма срабатывания пружинами на повышение и понижение, которая позволяет более точно и тонко настроить клапан на нужные параметры.

При проверке функциональных параметров защитного клапана КПЗ нет необходимости держать рычаг взвода в рабочем положении до установления давления «зацепа». Достаточно установить рабочее давление (давление «зацепа») и затем произвести взвод клапана.

Наименование параметра или размера

Значения для исполнений

КПЗ-50Н

КПЗ-50В

КПЗ-100Н

КПЗ-100В

КПЗ-200Н

КПЗ-200В

 1. Рабочая среда

природный газ по ГОСТ 5542-87

 2. Номинальный диаметр, DN

50

50

100

100

200

200

 3. Максимальное входное давление, МПа

1,2

 4. Диапазон настройки контролируемого давления, МПа

 а) при понижении давления

 б) при повышении давления

0,0004-0,003*

0,002-0,075*

0,003-0,03*

0,03-0,75*

0,0004-0,003*

0,002-0,075*

0,003-0,03*

0,03-0,75*

0,0004-0,003*

0,002-0,075*

0,003-0,03*

0,03-0,75*

 5. Точность срабатывания, %

5**

5

5**

5

5**

5

 6. Строительная длина, мм

230±1,5

230±1,5

350±2

350±2

600±2

600±2

 7. Габаритные размеры, мм, не более

 Длина

 Ширина

 Высота

250

330

320

360

315

585

600

410

840

 8. Тип соединения с газопроводом

Фланцевое исполнения В по ГОСТ 33259-2015

 9. Коэффициент сопротивления, ζ

0,9

 10. Масса, кг, не более

19

19

30

30

141

141
