ПГБ, ГРПБ - пункты газорегуляторные блочные

Завод «ЭКС-ФОРМА» разрабатывает и производит блочные газорегуляторные пункты ПГБ, ГРПБ более двадцати лет, постоянно внедряя самые современные технологии в их производство.

ПГБ предназначены для работы в системах газоснабжения с диапазоном входных давлений от 0.025 до 1.2 МПа, расходами газа до 400.000 м³/ч. и диаметрами труб до 700 мм.

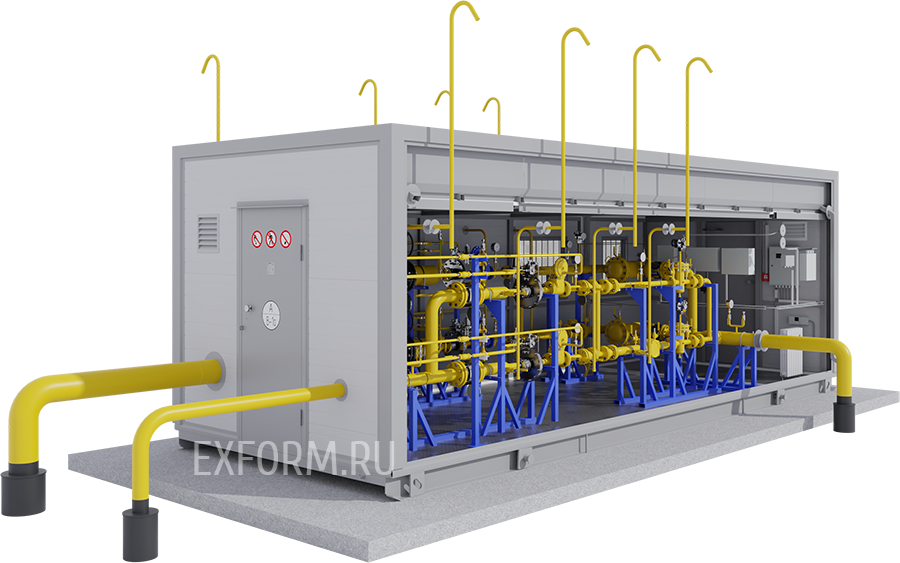

Готовое изделие представляет собой утепленный металлический блок-бокс, внутри которого смонтировано технологическое оборудование.

Каждое изделие проходит многоэтапный контроль качества. Перед отправкой заказчику все узлы испытываются методами неразрушающего контроля.

ПГБ модели ЭКС-ФОРМА изготавливаются по ТУ 4859-020-12213528-06

Доставка во все регионы

Гарантия 36 месяцев

Срок службы 50 лет

Преимущества ПГБ моделей "ЭКС-ФОРМА"

Производство	Эксплуатация
Трехслойное утепление корпуса Корпус ПГБ имеет трехслойное утепление из негорючих материалов. Дополнительно выполнена изоляция мостов холода. Днище ПГБ утеплено также, как стены.	Работа с любыми расходами газа ПГБ модели «ЭКС-ФОРМА» стабильно работают от любых, сколь угодно малых, до максимальных расходов газа.
Сейсмостойкость до 9 баллов Технология изготовления каркаса ПГБ позволяет безопасно эксплуатировать изделия в регионах с высокой сейсмической активностью (до 9 баллов включительно).	Стабильность выходного давления Все модели ПГБ отличаются высокой стабильностью поддержания выходного давления, независимо от изменения расхода или входного давления.
Автономные системы телеметрии Устанавливаемая в ПГБ телеметрия способна работать в автономном режиме без источника электроэнергии до 5 лет.	Варианты «северного» исполнения Для северных районов (-60... +45°С) технологическая обвязка обрабатывается жидкой керамической теплоизоляцией.
Эффективная система пожаротушения Противопожарные капсулы не только устранят возгорание внутри ПГБ, но и предотвратят распространение пламени за его пределы.	Высокая безопасность эксплуатации Автоматика безопасности перекроет подачу газа в случае резких скачков давления газа, загазованности или пожара.
Изготовление многоблочных ПГБ ООО ПКФ «ЭКС-ФОРМА» выпускает многоблочные ПГБ с диаметром труб до 700 мм и расходом газа до 400.000 м³/ч.	Минимальные эксплуатационные затраты Срок службы ПГБ не менее 50 лет, гарантия 3 года, интервал межсервисного обслуживания – 7 лет.

Завод "ЭКС-ФОРМА" производит уникальные ПГБ, изготовленные по индивидуальным требованиям. Для подбора ПГБ необходимо заполнить опросный лист или воспользоваться формой обратной связи. В течении дня наши менеджеры свяжутся с Вами и подробнее расскажут о преимуществах, стоимости и технических характеристиках оборудования.

ГРПБ модели «ЭКС-ФОРМА» гарантируют:

	Стабильное выходное давление
	Безотказную работу в любых условиях
	Низкие эксплуатационные затраты
	Длительный срок службы

Сводные технические характеристики ПГБ

Наименование	Регулятор	Давление на входе	Давление выходное	Расход газа, max	Цена
ПГБ-50Н ПГБ-50Н-2 ПГБ-50Н-2-ЭК	РДП-50Н	0.05-1.2 МПа	1.5-60 кПа	6 067 м³/ч	Запросить цену
ПГБ-50В ПГБ-50В-2 ПГБ-50В-2-ЭК	РДП-50В	0.1-1.2 МПа	60-600 кПа	6 067 м³/ч	Запросить цену
ПГБ(К)-50Н ПГБ(К)-50Н-2 ПГБ(К)-50Н-ЭК	РДК-50Н	0.025-1.2 МПа	2-5 кПа	2 427 м³/ч	Запросить цену
ПГБ(К)-50С ПГБ(К)-50С-2 ПГБ(К)-50С-2-ЭК	РДК-50С	0.05-1.2 МПа	10-300 кПа	2 427 м³/ч	Запросить цену
ПГБ(К)-500 ПГБ(К)-500-2 ПГБ(К)-500-2-ЭК	РДК-500	0.025-0.6 МПа	2-5 кПа	400 м³/ч	Запросить цену
ПГБ-100Н-2 ПГБ-100Н-2-ЭК	РДП-100Н	0.05-1.2 МПа	1.5-60 кПа	24 270 м³/ч	Запросить цену
ПГБ-100В-2 ПГБ-100В-2-ЭК	РДП-100В	0.1-1.2 МПа	60-600 кПа	24 272 м³/ч	Запросить цену
ПГБ-100НВ-2Т-ЭК	РДП-100Н РДП-100В	0.05-1.2 МПа 0.1-1.2 МПа	1.5-60 кПа 60-600 кПа	24 272 м³/ч 24 272 м³/ч	Запросить цену
ПГБ-200Н-2 ПГБ-200Н-2-ЭК	РДП-200Н	0.05-1.2 МПа	1.5-60 кПа	80 906 м³/ч	Запросить цену
ПГБ-200В-2 ПГБ-200В-2-ЭК	РДП-200В	0.1-1.2 МПа	60-600 кПа	80 906 м³/ч	Запросить цену
ПГБ-200В	РДО-1-16	не более 1.2 МПа	0.6 МПа	200.000 м³/ч	Запросить цену

Технология производства ПГБ

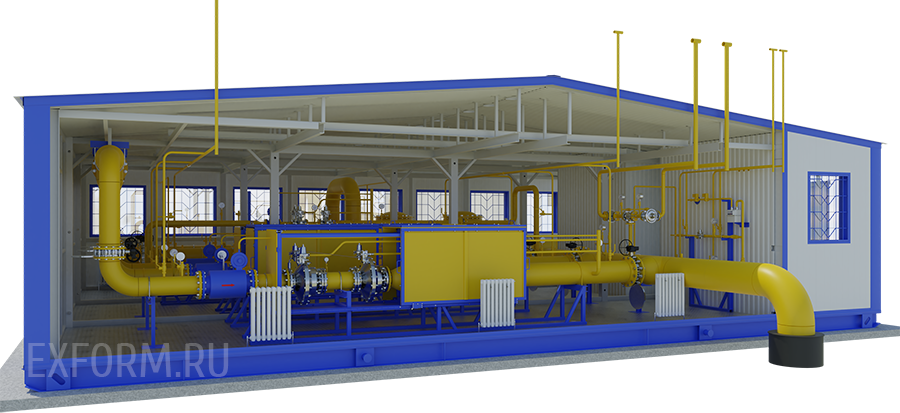

Блок-бокс ПГБ

Блок-бокс ПГБ нашего производства представляет собой утепленное изделие контейнерного типа, состоящий из двух помещений: технологического отсека (категория А) и вспомогательного отсека (категория Г), разделенных газонепроницаемой перегородкой и имеющих отдельные входы с улицы. В технологическом помещении расположено газораспределительное оборудование, установленное на кронштейны или опоры.

Стенки ПГБ утепляются трехслойными сэндвич-панелями, дополнительно проводится изоляция мостов холода. Днище ПГБ также имеет дополнительное утепление. Внутри и снаружи ПГБ обшивается современным материалом - металлосайдингом с долговечным лакокрасочным покрытием, что позволяет сохранить вид изделия на весь период эксплуатации. Новая конструкция взрывных клапанов исключает протекание крыши.

Узел фильтрации

Для фильтрации газа перед процессом редуцирования в ПГБ, мы устанавливаем фильтры газовые с фильтрующими кассетами собственной разработки со степенью фильтрации 80 или 25 мум. В ПГБ с высокими расходами газа устанавливаются фильтры с диаметром условного прохода до 300 мм.

Главная особенность наших узлов фильтрации состоит в применении сменных кассет с гофрированной поверхностью, состоящих из армированной стальной сетки и фильтрующего элемента из синтетического нетканого полотна. В отличие от бумажного, синтетическое полотно не боится влаги, его можно аккуратно помыть, легко продуть воздухом, просушить и доработать до замены.

Фильтроэлемент ФГ изготовлен из иглопробивного полотна и армирован стальной сеткой. Оригинальность конструкции наших фильтров позволила в два раза уменьшить габариты и вес изделия, а также повысить пропускную способность одной линии до 100.000 м³/ч. Возможна поставка фильтров с запасными фильтроэлементами, которые легко заменить в полевых условиях.

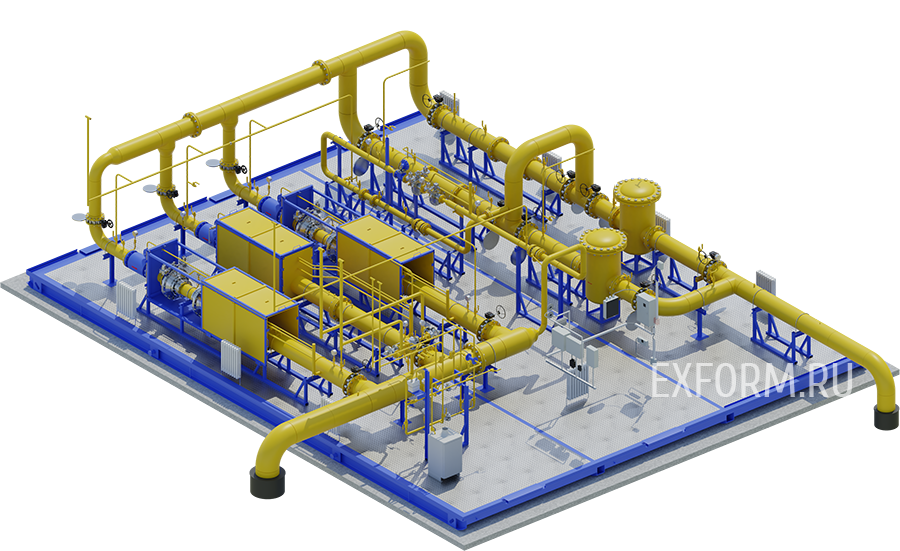

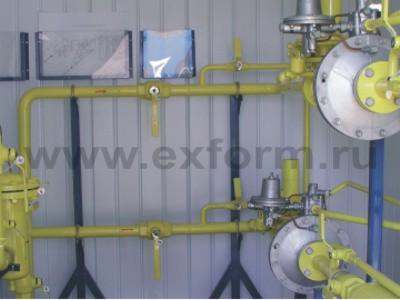

Узел редуцирования

Завод "ЭКС-ФОРМА" производит блочные газорегуляторные пункты на базе регуляторов давления газа собственной разработки РДП и РДК с диаметром условного прохода от 50 до 200 мм. Изделия на базе РДП обладают наиболее высокой пропускной способностью и точностью поддержания заданного выходного давления в пределах 1-2%, комплектуются запорными клапанами ПЗК, принципиально новая конструкция которых обеспечивает высокую точность срабатывания и исключает ложные срабатывания.

Изделия на базе регуляторов комбинированных РДК обладают малыми габаритными размерами, но в тоже время обеспечивают высокую пропускную способность, что особенно актуально при сезонных понижениях давления газа в сетях газораспределения.

На нашем предприятии также по индивидуальному заказу изготавливаются ПГБ с регуляторами других моделей - отечественных и импортных.

Комплексы телеметрии и системы диспетчеризации

Для сбора информации о работе ПГБ, а также последующей ее передачи на единый диспетчерский пункт, используются комплексы автономной телеметрии, применение которых успешно освоено на нашем производстве. Системы телеметрии собирают и обрабатывают такую информацию, как расход газа, входное и выходное давление, уровень загазованности, уровень загрязненности фильтров, температура воздуха внутри ПГБ и за его пределам и т.д.

Для эксплуатации ПГБ с телеметрией в районах, где отсутствует источник электроэнергии, конструкторы отдела КИПиА разработали энергонезависимые модели ПГБ с комплексами телеметрии, способными работать от установок СЭУ - ветряной электростанции и модуля с солнечными батареями.

Информация с газорегуляторных установок снабженных комплексами телеметрии выводится на диспетчерский пункт по каналам беспроводной связи GPRS или CSD.

Система обогрева ПГБ

Завод ЭКС-ФОРМА применяет несколько технологий обогрева ПГБ, которые выбираются исходя из конкретных условий эксплуатации. При наличии электроисточника мы рекомендуем использовать конвекторное электрическое отопление.

Конвекторные обогреватели устанавливаются на стену ПГБ и имеют взрывозащищенное исполнение. Для большей эффективности обогрева возможна установка нескольких конвекторов. Возможен также обогрев с использованием котла АОГВ и водяного контура.

Использование АОГВ сказывается на увеличении габаритов и веса изделия, но является единственным разрешенным к применению типом отопления при отсутствии источника электроэнергии или централизованного источника отопления. Система отопления АОГВ выполнена с расширительным баком закрытого типа и системой безопасности, с подкачкой с помощью электрического насоса. .

Применение блочных газорегуляторных пунктов моделей «ЭКС-ФОРМА»
позволяет заказчику достичь значительной экономической выгоды.

	Отсутствие технологических потерь газа Соединения всех элементов газопроводов ГРПБ абсолютно герметичны и не допускают технологических потерь газа.
	Длительный срок службы Срок службы ГРПБ составляет не менее 50 лет. Такой длительный срок эксплуатации позволяет экономить значительные средства на проведении реконструкции или замены оборудования.
	Заводская гарантия на все узлы Мы уверены в качестве и надежности каждого элемента ГРПБ и даем на все узлы заводскую гарантию 3 года.
	Бесперебойная подача газа Применение технологии бесперебойной подачи газа позволяет избежать значительных финансовых, временных и трудовых затрат вследствие простоя оборудования.

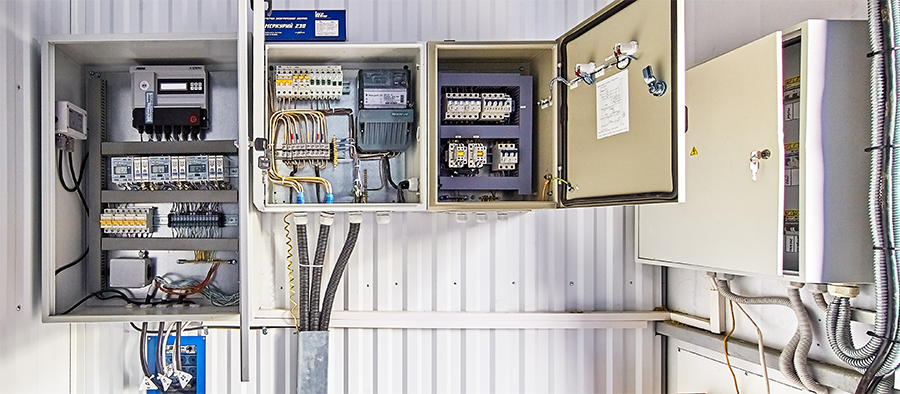

Автоматизация технологических процессов ПГБ

Завод «ЭКС-ФОРМА» обладает уникальным опытом внедрения в работу ГРПБ автоматизированных систем телеметрии и управления технологическими процессами.

Системы телеметрии собирают и обрабатывают такую информацию, как расход газа, входное и выходное давление, уровень загазованности, уровень загрязненности фильтров, температура воздуха внутри ПГБ и за его пределам и т.д.

телеметрия в пгб

Применение систем телеметрии и автоматизации позволяет:

	локализовать контроль территориально удаленных объектов газового хозяйства;
	значительно снизить затраты на обслуживание удаленных объектов;
	автоматизировать объекты без использования электросетей;
	повысить надежность и безопасность эксплуатации газораспределительных сетей;
	предотвратить возникновение нештатных и аварийных ситуаций.

Передача данных с систем телеметрии осуществляется по беспроводным каналам связи со скоростью до 1 Гбит/сек.

Применение телеметрии повышает безопасность эксплуатации оборудования
и позволяет предотвратить возникновение нештатных ситуаций.

Видеоролик о производстве ПГБ на предприятии "ЭКС-ФОРМА"

Цена ПГБ модели "ЭКС-ФОРМА"

Для выставления коммерческого предложения со стоимостью изделия и разработки схем на газорегуляторный пункт блочный ПГБ, необходимо заполнить опросный лист. Для более оперативного ответа предлагаем воспользоваться электронной формой опросного листа.

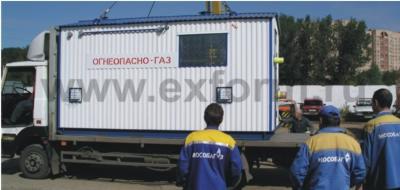

Доставка ПГБ до заказчика осуществляется транспортом предприятия "Экс-Форма", через услуги сторонних грузоперевозчиков, либо путем самовывоза с нашего завода. Доставка осуществляется во все регионы.

Назначенный срок службы изделия до списания не менее 50 лет, гарантия на все узлы - 36 месяцев.

Применение оборудования разрабатываемого и производимого нашей компанией гарантирует существенное улучшение параметров работы сети газораспределения.

Многолетний опыт специалистов конструкторского отдела позволяет нам осуществлять разработку и изготовление газорегуляторного оборудования любой сложности.
