ПГБ-100Н-2 и ПГБ-100В-2 с РДП-100
ПГБ-100Н-2 и ПГБ-100В-2 с РДП-100 ПГБ-100Н-2 и ПГБ-100В-2 с РДП-100

Производитель: ООО ПКФ "Экс-Форма"
Модель: ПГБ-100Н(В)-2
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Завод "ЭКС-ФОРМА" изготавливает ПГБ-100Н-2 и ПГБ-100В-2 на базе двух регуляторов давления газа РДП-100, предназначенные для очистки газа, понижения давления газа, стабильного поддержания заданного выходного давления и подачи газа на потребителю с расходами до 24272 м³/ч. Возможно изготовление ПГБ любой сложности по индивидуальным требованиям заказчика.

заполнить опросный лист
запросить стоимость
задать вопрос
Смотреть в фотогалерее

Наименование параметра

ПГБ-100Н-2

ПГБ-100В-2

Тип регулятора давления газа

РДП-100Н

РДП-100В

Регулируемая среда

Природный газ ГОСТ 5542-2014

Температура окружающего воздуха,оС

У1 (от -40°С до +45°С) и ХЛ1 (от -60°С до +45°С) по ГОСТ 15150

Давление газа на входе, Рвх, МПа

до 1,2

до 1,2

Диапазон настройки давления газа на выходе, Рвых, кПа

1,5-60

60-600

Диапазон настройки давления срабатывания отключающего устройства, кПа

при понижении Рвых

0,3 - 30 кПа

30-300 кПа

при повышении Рвых

2-75 кПа

300-750 кПа

Давления срабатывания сбросного клапана, кПа

1.15 Рвых

Тепловая мощность, кВт, обогревателя при давлении газа на входе:

2,0 кПа

0,5

3,6 кПа

0,7

Соединение

Фланцевое

Условный проход, Ду

на входе

100

100

на выходе

200

200

импульса

50

50

Масса, кг (не более) с АГУ

7500

7500

Масса, кг (не более) с АОГВ

8000

8000

Пропускная способность ст.м³/ч ПГБ-100Н-2, ПГБ-100В-2
Рвых. МПа Рвход. МПа
0,05 0,06 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2
0,0015-0,005 2580 2852 3749 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,006   2839 3746 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,007   2826 3743 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,008   2812 3741 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,009   2797 3737 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,01   2783 3733 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,02   0 3675 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,03     3576 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,04     3435 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,05     3244 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,06     0 5606 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,07       5567 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,08       5502 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,09       5411 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,1       5292 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,2       0 6475 9157 11215 13081 14946 16810 18676 20541 22406 24272
0,3         0 7472 10568 12943 14946 16810 18676 20541 22406 24272
0,4           0 8352 11812 14466 16704 18676 20541 22406 24272
0,5             0 9147 12936 15843 18295 20454 22406 24272
0,6               0 9879 13971 17111 19757 22089 24198

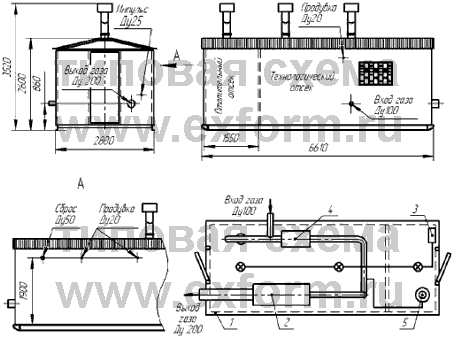

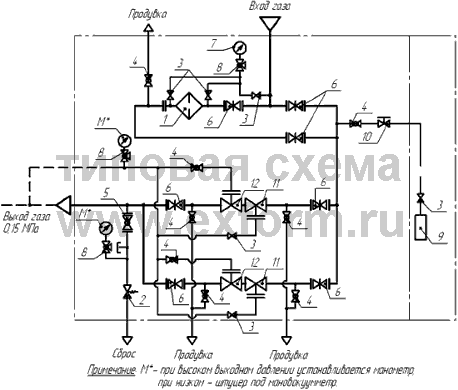

схема габаритная ПГБ-100Н-2, ПГБ-100В-2 с АОГВ газовая схема ПГБ-100Н-2, ПГБ-100В-2 с АОГВ

Пункты газорегуляторные блочные ПГБ-100-2 с двумя линиями редуцирования газа предназначены для:

- редуцирования высокого или среднего давления газа на требуемое и автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления;

- автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений;

- очистки газа от механических примесей;

- учета расхода газа (если требуется по тех. заданию).

Конструктивно ПГБ на базе регуляторов давления газа РДП-100 выполнены в виде утепленного блок-бокса с двумя входами, запираемыми на металлическую дверь. Один вход предназначен для доступа к оборудованию, второй - вспомогательный, для доступа к системе отопления или телеметрии.

Оборудование, предназначенное для редуцирования газа, включает в себя краны шаровые ГШК, фильтры газа ФГ-150, клапаны предохранительные запорные ПКН-100, регуляторы давления газа РДП, клапаны сбросные ПСК-50, а также узел учета расхода газа, систему отопления и пожаротушения, и прочее оборудование, необходимость монтажа которого указана в технических требованиях на изделие. Установка дополнительного оборудования может влиять на конечную цену изделия.

Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ПГБ. Схемы, представленные на сайте носят исключительно ознакомительный характер. Просьба не использовать схемы на сайте в Ваших проектах.
