ПГБ-200Н-2-ЭК, ПГБ-200В-2-ЭК с РДП-200 и узлом учета газа


ПГБ-200Н-2-ЭК и ПГБ-200В-2-ЭК с РДП-200
ПГБ-200Н-2-ЭК и ПГБ-200В-2-ЭК с РДП-200 ПГБ-200Н-2-ЭК и ПГБ-200В-2-ЭК с РДП-200

Производитель: ООО ПКФ "Экс-Форма"
Модель: ПГБ-200Н(В)-2-ЭК
Наличие: Под заказ, срок изготовления 60 дней
Цена: По запросу

Завод "ЭКС-ФОРМА" изготавливает ПГБ-200Н-2-ЭК и ПГБ-200В-2-ЭК на базе двух регуляторов давления газа РДП-200 для работы в системах газоснабжения с рабочим давлением до 1.2 МПа и максимальными расходами газа до 100.000 м3/ч. Пункт оснащен  коммерческим узлом учета расхода газа.

заполнить опросный лист
запросить стоимость
задать вопрос
Смотреть в фотогалерее

Наименование параметра

ПГБ-200Н-2-ЭК

ПГБ-200В-2-ЭК

Тип регулятора давления газа

РДП-200Н

РДП-200В

Регулируемая среда

Природный газ ГОСТ 5542-87

Природный газ ГОСТ 5542-87

Температура окружающего воздуха,оС

-40…+45

-40…+45

Давление газа на входе, Рвх, МПа

до 1,2

до 1,2

Диапазон настройки давления газа на выходе, Рвых, кПа

1,5-60

60-600

Диапазон настройки давления срабатывания отключающего устройства, кПа





при понижении Рвых

0,3 - 30 кПа

30-300 кПа

при повышении Рвых

2-75 кПа

300-750 кПа

Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м³/ч, не менее:

РДП-200Н

РДП-200В

0,05 МПа

11620

-

0,1 МПа

15480

15480

0,2 МПа

23220

23220

0,3 МПа

30960

30960

0,4 МПа

38700

38700

0,5 МПа

46440

46440

0,6 МПа

54180

54180

0,7 МПа

61920

61920

0,8 МПа

69660

69660

0,9 МПа

77400

77400

1,0 МПа

85140

85140

1,1 МПа

92880

92880

1,2 МПа

100000

100000

Давления срабатывания сбросного клапана, кПа

0,5-70 кПа

60-700

Тепловая мощность, кВт, обогревателя газогорелочного при давлении газа на входе:





2,0 кПа

0,5

0,5

3,6 кПа

0,7

0,7

Соединение

Фланцевое

Фланцевое

Условный проход,Ду





на входе

200

200

на выходе

300

300

импульса

50

50

Масса, кг (не более) с АГУ

14000

14000

Масса, кг (не более) с АОГВ

14500

14500

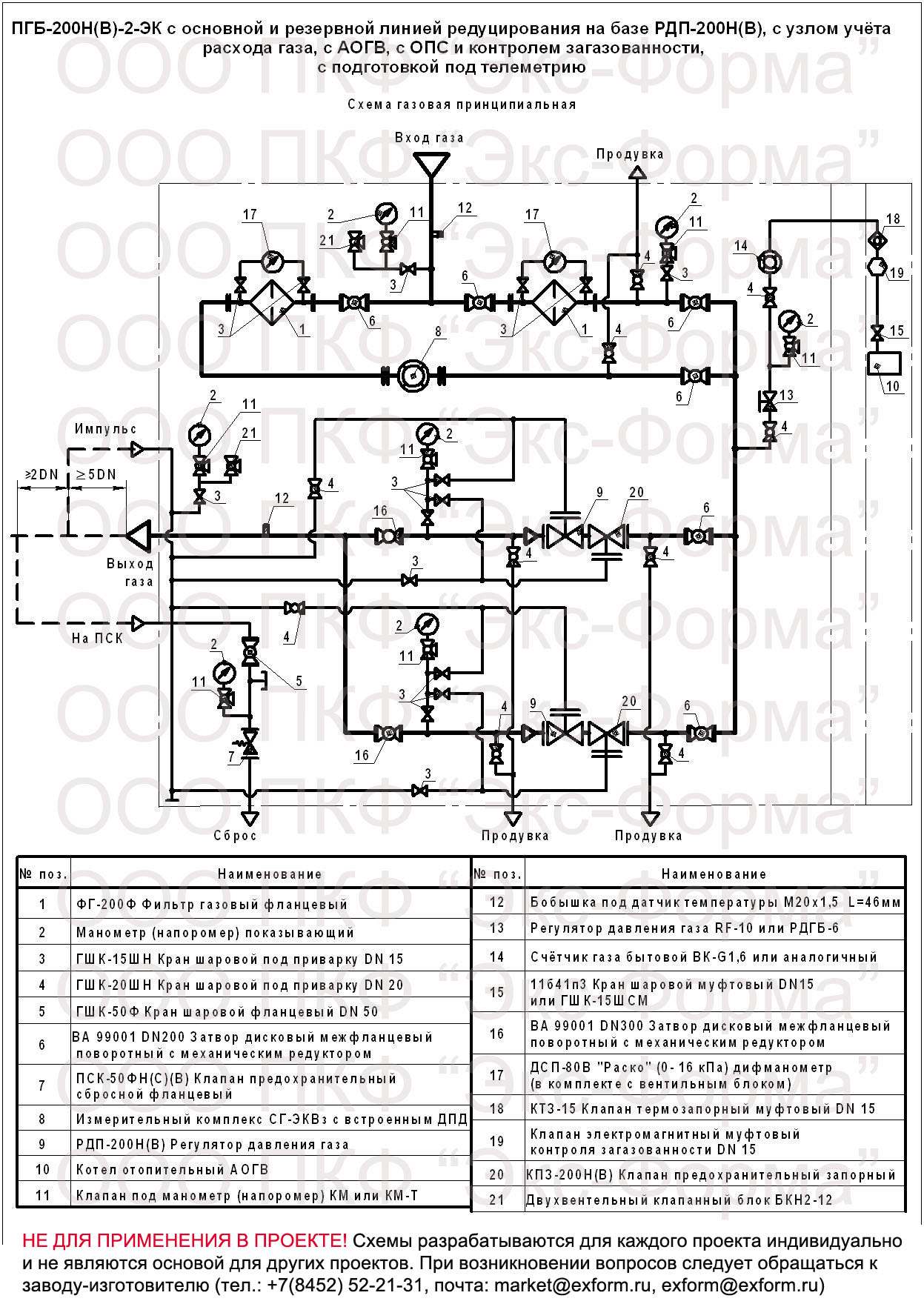

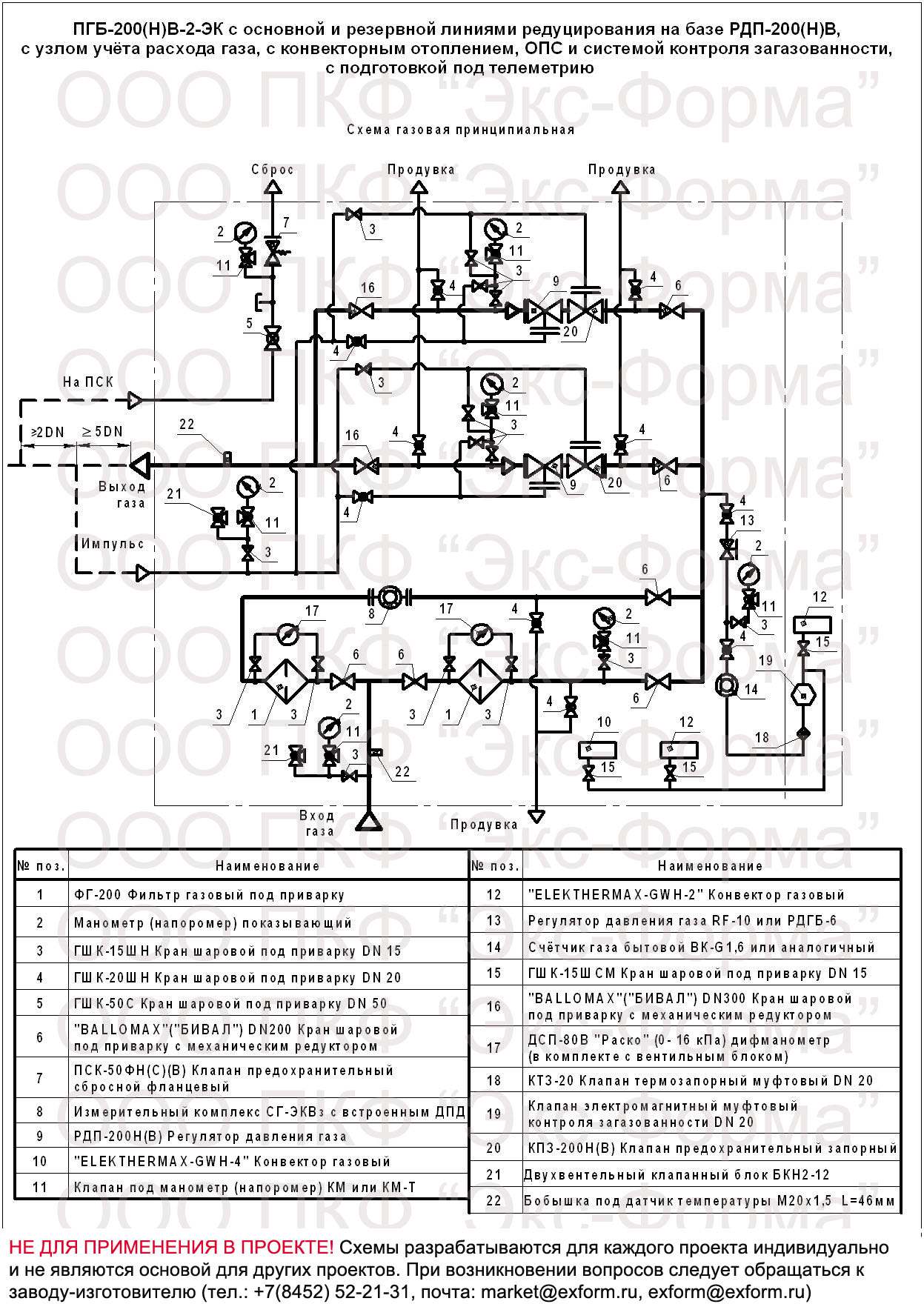

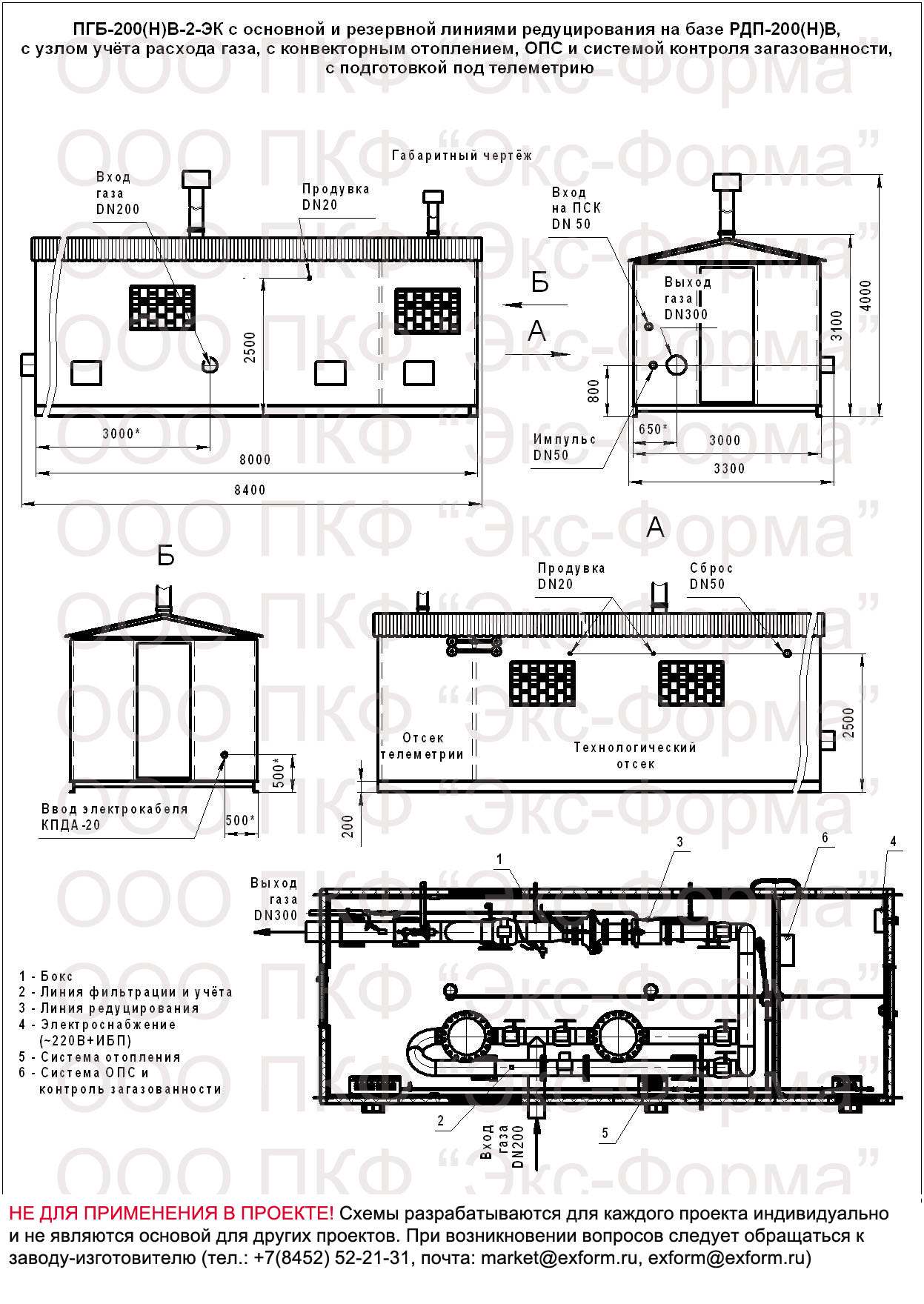

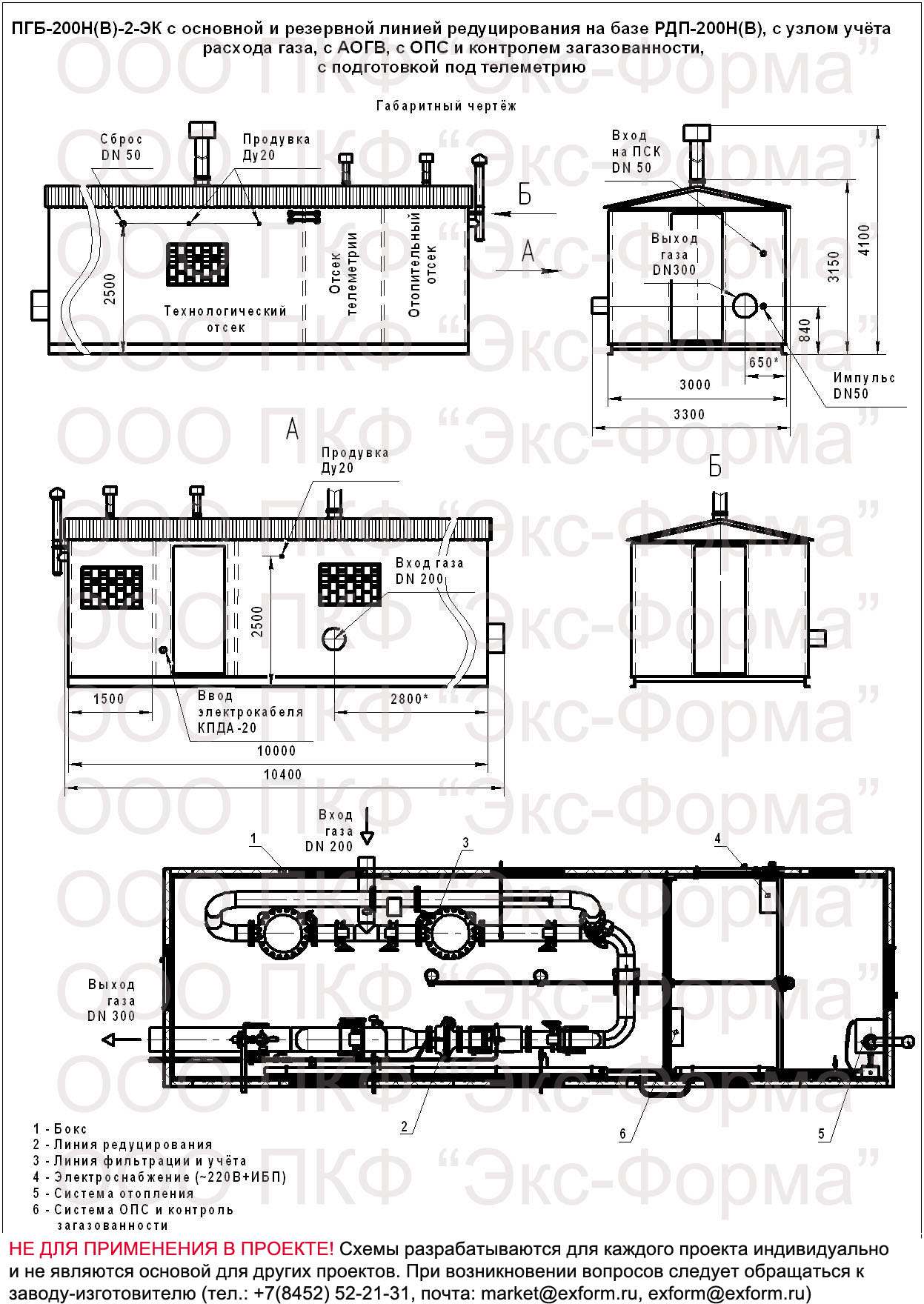

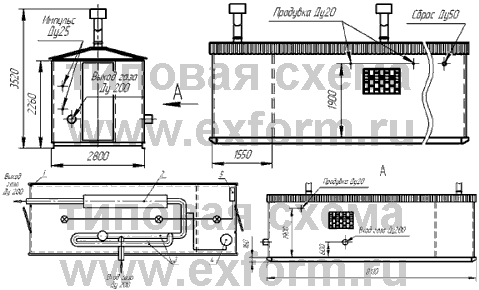

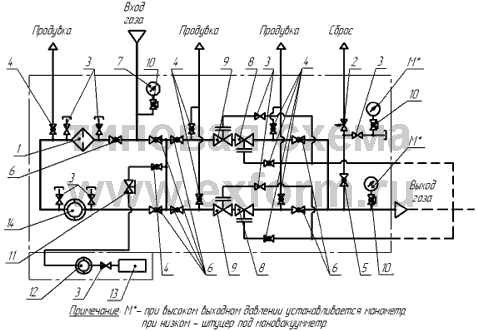

Схемы ПГБ-200Н(В)-2-ЭК



схема ПГБ-200Н(В)-2-ЭК схема ПГБ-200Н(В)-2-ЭК схема ПГБ-200Н(В)-2-ЭК схема ПГБ-200Н(В)-2-ЭК

ПГБ-200Н-2-ЭК и ПГБ-200В-2-ЭК сконструированы на предприятии ЭКС-ФОРМА на базе двух регуляторов РДП-200.

Выпускаются в двух модификациях по выходному давлению - на низкое с РДП-200Н и на высокое с РДП-200В.

По типу отопления делятся на отопление с использованием АОГВ и конвекторным отоплением.

Пункты газорегуляторные блочные ПГБ-200Н(В)-2-ЭК с двумя линиями редуцирования газа предназначены для:

  • - редуцирования высокого или среднего давления газа на требуемое и автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления;
  • - автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений;
  • - очистки газа от механических примесей;
  • - учета расхода газа.

Конструктивно ПГБ на базе регуляторов давления газа РДП-200 выполнен в виде утепленного блок-бокса с двумя входами, запираемыми на металлическую дверь. Один вход предназначен для доступа к оборудованию, второй - вспомогательный, для доступа к системе отопления или телеметрии. Входы разделяет газонепроницаемая перегородка.

Стандартная комплектация ПГБ-200 включает в себя:

  • Два фильтра газовых ФГ-200 под приварку или фланцевых;
  • Краны шаровые DN-200 с механическим редуктором в качестве запорных устройств на входе и DN-300 на выходе;
  • Сбросной предохранительный клапан ПСК-50Ф
  • Два регулятора давления газа РДП-200Н или РДП-200В
  • Два запорных предохранительных клапана ПЗК-200Н или ПЗК-200В
  • Клапан электромагнитный муфтовый контроля загазованности;
  • Три конвектора газовых ELEKTHERMAX-GWH-4;
  • Регулятор давления газа RF-10;
  • Счетчик газа BK-G1,6;
  • Термозапорный клапан КТЗ;
  • Запорную арматуру марки ГШК различных диаметров и типов присоединения;
  • Запорную арматуру марки Bival ДУ-300.

В зависимости от каждого проекта комплектация может меняться. Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ПГБ. Схемы, представленные на сайте носят исключительно ознакомительный характер. Просьба не использовать схемы с нашего сайта в Ваших проектах.
