ПГБ-200НВ-2  на базе четырех РДП-200
ПГБ-200НВ-2  на базе четырех РДП-200 ПГБ-200НВ-2  на базе четырех РДП-200

Производитель: ООО ПКФ "Экс-Форма"
Модель: ПГБ-200НВ-2
Наличие: Под заказ, срок изготовления 60 дней
Цена: По запросу

Завод "ЭКС-ФОРМА" изготавливает ПГБ-200НВ-2 в двух утепленных отапливаемых блок-боксах, объединяемых в один при монтаже. Сконструирован пункт на базе четырех регуляторов давления газа РДП-200 для работы в системах газоснабжения с рабочим давлением до 1.2 МПа и максимальными расходами газа до 200.000 м³/ч.  Поставляется во все регионы в полной заводской готовности.

заполнить опросный лист
запросить стоимость
задать вопрос
Смотреть в фотогалерее

Наименование параметра

Линия с РДП-200Н

Линия с РДП-200В

Тип регулятора давления газа

РДП-200Н

РДП-200В

Регулируемая среда

Природный газ ГОСТ 5542-87

Природный газ ГОСТ 5542-87

Температура окружающего воздуха,оС

-40…+45

-40…+45

Давление газа на входе, Рвх, МПа

до 1,2

до 1,2

Диапазон настройки давления газа на выходе, Рвых, кПа

1,5-60

60-600

Диапазон настройки давления срабатывания отключающего устройства, кПа





при понижении Рвых

0,3 - 30 кПа

30-300 кПа

при повышении Рвых

2-75 кПа

300-750 кПа

Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м3/ч, не менее:

РДП-200Н

РДП-200В

0,05 МПа

11620

-

0,1 МПа

15480

15480

0,2 МПа

23220

23220

0,3 МПа

30960

30960

0,4 МПа

38700

38700

0,5 МПа

46440

46440

0,6 МПа

54180

54180

0,7 МПа

61920

61920

0,8 МПа

69660

69660

0,9 МПа

77400

77400

1,0 МПа

85140

85140

1,1 МПа

92880

92880

1,2 МПа

100000

100000

Давления срабатывания сбросного клапана, кПа

0,5-70 кПа

60-700

Тепловая мощность, кВт, обогревателя газогорелочного при давлении газа на входе:





2,0 кПа

0,5

0,5

3,6 кПа

0,7

0,7

Соединение

Фланцевое

Фланцевое

Условный проход,Ду





на входе

200

200

на выходе

300

300

импульса

50

50

Масса, кг (не более) с АГУ

15000

15000

Масса, кг (не более) с АОГВ

15500

15500

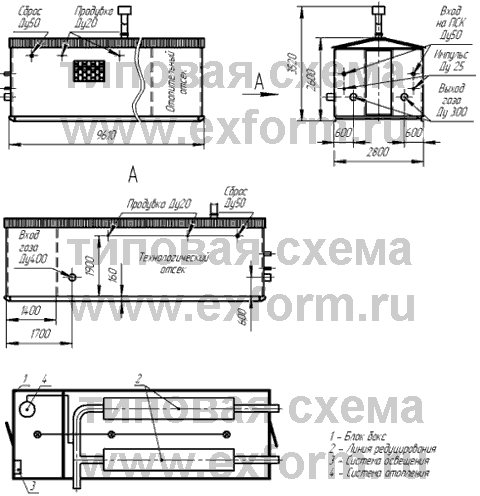

Рис.1. Пункт газорегуляторный блочный ПГБ-200Н(В)-2 на базе РДП-200Н(В) (типовая габаритная схема)

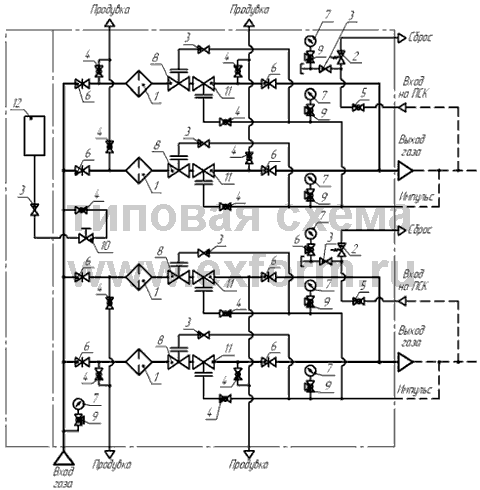

Рис.2. Пункт газорегуляторный блочный ПГБ-200Н(В)-2 на базе РДП-200Н(В) (типовая газовая схема)


ПГБ-200НВ-2 сконструирован на предприятии ЭКС-ФОРМА на базе четырех регуляторов РДП-200. Имеет один вход газа и два выхода с возможность настройки на разное давление.

Выпускаются в трех модификациях по выходному давлению - низкое/низкое, низкое/высокое, высокое/высокое.

По типу отопления делятся на отопление с использованием АОГВ и конвекторным отоплением.

Пункты газорегуляторные блочные ПГБ-200НВ-2 с двумя выходами газа предназначены для:

  • - редуцирования высокого или среднего давления газа на требуемое и автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления на каждом из выходов;

  • - автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений;

  • - очистки газа от механических примесей;

  • - учета расхода газа (по желанию заказчика).

Конструктивно ПГБ на базе регуляторов давления газа РДП-200 выполнен в виде двух утепленных блок-боксов, которые при монтаже объединяются в единую конструкцию.

Стандартная комплектация ПГБ-200 включает в себя:

  • Четыре фильтра газовых ФГ-200 под приварку или фланцевых;
  • Краны шаровые DN-200 с механическим редуктором в качестве запорных устройств на входе и DN-300 на выходе;
  • Сбросные клапаны ПСК-50Ф
  • Четыре регулятора давления газа РДП-200Н или РДП-200В
  • Четыре запорных клапана ПЗК-200Н или ПЗК-200В
  • Клапан электромагнитный муфтовый контроля загазованности;
  • Шесть конвекторов газовых ELEKTHERMAX;
  • Регулятор давления газа RF-10;
  • Счетчик газа BK-G1,6;
  • Запорную арматуру марки ГШК различных диаметров


В зависимости от каждого проекта комплектация может меняться. Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ПГБ. Схемы, представленные на сайте носят исключительно ознакомительный характер. Просьба не использовать схемы с нашего сайта в Ваших проектах.
