ПГБ-50 с РДП-50
ПГБ-50 с РДП-50 ПГБ-50 с РДП-50

Производитель: ООО ПКФ "Экс-Форма"
Модель: ПГБ-50Н(В)
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Завод "ЭКС-ФОРМА" изготавливает ПГБ-50Н и ПГБ-50В на базе регуляторов давления газа РДП-50 серийно или по индивидуальным требованиям заказчика. Пункт оснащается конвекторным отоплением или АОГВ.

Газорегуляторные пункты ПГБ-50 используются в системах газоснабжения жилых зданий, объектов промышленного и сельскохозяйственного назначения с максимальными расходами газа не более 6067 м³/ч.


заполнить опросный лист
запросить стоимость
задать вопрос



Наименование параметра

ПГБ-50Н

ПГБ-50В

Тип регулятора давления газа

РДП-50Н

РДП-50В

Регулируемая среда

Природный газ ГОСТ 5542-2014

Температура окружающего воздуха, °С

У1 (от -40°С до +45°С) и ХЛ1 (от -60°С до +45°С) по ГОСТ 15150

Давление газа на входе, Рвх, МПа

до 1,2

до 1,2

Диапазон настройки давления газа на выходе, Рвых, кПа

1,5-60

60-600

Диапазон настройки давления срабатывания отключающего устройства, кПа

при понижении Рвых

0,3 - 30 кПа

30-300 кПа

при повышении Рвых

2-75 кПа

300-750 кПа

Давления срабатывания сбросного клапана, кПа

0,5-70 кПа

60-700 кПа

Тепловая мощность, кВт, обогревателя газогорелочного при давлении газа на входе:

2,0 кПа

0,5

0,5

3,6 кПа

0,7

0,7

Соединение

Фланцевое

Фланцевое

Условный проход, ДУ

на входе

50

50

на выходе

65

65

импульса

25

25

Масса, кг (не более) с АГУ

2300

2300

Масса, кг (не более) с АОГВ

2500

2500

Пропускная способность ст.м³/ч блочных газорегуляторных пунктов ПГБ-50Н, ПГБ-50В

Рвых. МПа Рвход. МПа
0,05 0,06 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2
0,0015-0,005 644 712 937 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,006   710 936 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,007   706 936 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,008   703 935 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,009   699 934 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,01   695 933 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,02   0 918 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,03     893 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,04     859 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,05     811 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,06     0 1401 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,07       1391 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,08       1375 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,09       1352 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,1       1323 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,2       0 1618 2289 2803 3270 3736 4202 4669 5135 5602 6067
0,3         0 1867 2642 3235 3736 4202 4669 5135 5602 6067
0,4           0 2088 2953 3616 4176 4669 5135 5602 6067
0,5             0 2287 3233 3960 4573 5113 5602 6067
0,6               0 2469 3493 4277 4939 5522 6049
*Пропускная способность дана с учетом запаса в 15% от максимального.

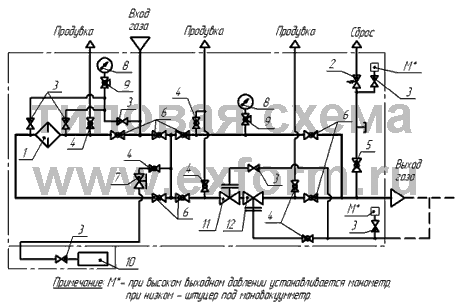

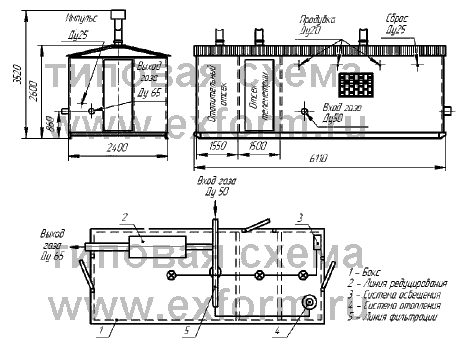

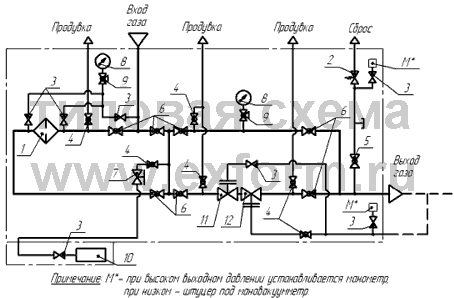

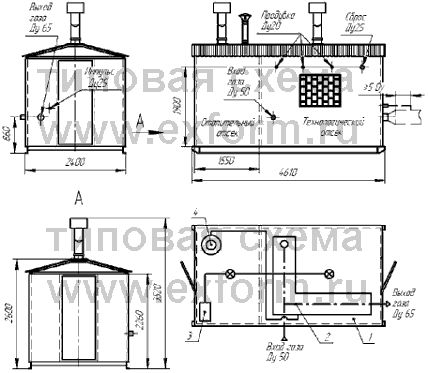

схема газовая ПГБ-50 габаритная

Пункты газорегуляторные блочные ПГБ-50 предназначены для:

- редуцирования высокого или среднего давления газа на требуемое и автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления;

- автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений;

- очистки газа от механических примесей;

- учета расхода газа (если требуется по тех. Заданию).

Варианты исполнения ПГБ-50:

С одной линией редуцирования и байпасом;
С основной и резервной линиями редуцирования;
С двумя линиями редуцирования настроенными на разное выходное давление и байпасами;
С двумя линиями редуцирования настроенными на разное выходное давление и резервными линиями редуцирования;
С узлом или без узла учета расхода газа;
С АОГВ, с конвекторным или электрическим отоплением;
С дополнительной секцией под телеметрию;
Возможность оснащения ПГБ автоматизированными системами дистанционного управления технологическим процессом распределения газа и коммерческого учета потребления газа (АСУ ТП РГ).

Газорегуляторные пункты блочного исполнения, в которых газовое оборудование располагается в специальном освещаемом и отапливаемом помещении (блоке), изготовленном во взрывопожарозащищенном исполнении, предназначены для эксплуатации в жестких климатических условиях и обеспечивающие при этом температуру внутри блока не ниже +5 градусов. Таким образом, создаются комфортные условия для работы обслуживающего персонала, при любой погоде и в любое время суток.

Блок ПГБ обычно разделен на три изолированных отсека, каждый из которых имеет отдельный вход. Это технологический отсек, включающий непосредственно газовую аппаратуру и трубопроводы, выполняющие технологический процесс, затем отсек телеметрии, в котором располагается оборудование для обработки, регистрации и передачи на диспетчерский пункт или АСУТП информации о состоянии технологического оборудования, значениях параметров процесса регулирования и учета расхода газа, работе систем контроля загазованности пожарной и охранной сигнализации.

В третьем отсеке располагается газовый котел водяного отопления помещения ПГБ. В случаях, когда отопление осуществляется газовыми конвекторами или электрообогревателями, расположенными непосредственно в отсеках, отопительный отсек отсутствует. Главным преимуществом ПГБ на базе РДП-50 перед шкафными газорегуляторными пунктами является возможность выполнить блок разборным, из нескольких отсеков, удобных для раздельного транспортирования, также в этом блоке можно разместить аппаратуру большей мощности и больших габаритов.
